《市政排水管道原位固化修复数字化技术规程》.docx

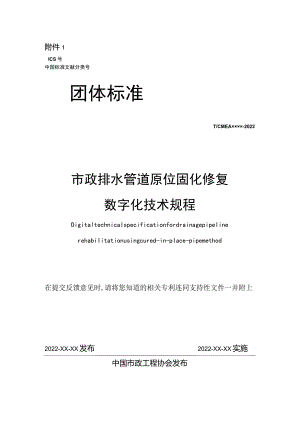

附件1ICS号中国标准文献分类号团体标准T/CMEA××××-2022市政排水管道原位固化修复数字化技术规程DigitaltechnicaIspecificationfordrainagepipeIinerehabiIitationusingcured-in-pIace-pipemethod在提交反馈意见时,请将您知道的相关专利连同支持性文件一并附上2022-XX-XX发布2022-XX-XX实施中国市政工程协会发布.o.为科学、规范地开展市政排水管道原位固化修复工程数字化，提高市政排水管道原位固化修复水平与质量，做到安全适用、技术先进、经济合理，制定本规程。1.0.2本规程规定了市政排水管道原位固化修复工程数字化的术语与符号、基本规定、数字化信息管理系统、在线监测布点要求、监测设备选型、数据采集、数据管理。1.0.3本规程适用于市政排水管道原位固化修复工程数字化，提高施工过程的可追溯性和安全性，便于工程管理和验收。本标准也可以用于其他管道非开挖技术实施过程。1.0.4市政排水管道原位固化修复工程数字化，除应符合本规程的规定外，尚应符合国家现行有关标准的规定。2术语与符号下列术语和定义适用于本文件。2.1 信息采集informationcollecting监督员在责任网格内巡查，将原位固化修复工程中的数字化信息拍照、填表并定位，或执行数字化信息管理系统发送的信息核实、案件核实、专项普查等指令，按要求对监管信息进行收集、整理、核对并上传的过程，以及从传感器和其他监测设备中，按程序设定对原位固化修复工程中的数字化信息进行自动采集。2.2 数字化信息管理系统digitalmanagementinformationsystem利用计算机、通信、网络等技术，通过统计方式量化管理对象与管理行为，实现原位固化修复从材料的采购、运输、施工及竣工验收的一体化信息管理系统，包含数据存储、数据分析与应用、数字移交。2.3 监测点位monitoringsite通过综合技术分析，确定需要安装在线监测设备的位置。2.4 人工采集manualcollection通过人工录入、离线导入等方式进行数据采集，如由离线文件、调查问卷、实地调研报告、资料等产生的数据。2.5 自动采集automaticcollection通过WebSerVice、REST、HTTP/HTTPS、消息订阅/发布等方式自动获取数据，如由数字化信息管理系统产生的结构化数据、半结构化数据。3基本规定3.0.1排水管道原位固化法（CIPP）工程应根据管道检测评估报告进行设计和施工，并进行数字化管理。3.0.2排水管道原位固化法（CIPP）工程施工时，应按现行国家行业标准城镇排水管道维护安全技术规程CJJ6的有关规定制定和采取相应安全措施，并进行数字化管理。3.0.3排水管道原位固化修复工程的施工过程管理应优先选用数字化技术。3.0.4排水管道原位固化修复工程所用的管材、管件、构（配）件等材料应符合国家现行标准，并具有质量合格证书、性能检测报告和使用说明书，并进行数字化管理。3.0.5排水管道原位固化修复工程所产生的污物、噪声及振动应符合国家环境保护的有关规定，并进行在线监控。3.0.6排水管道原位固化修复工程应在验收合格后投入使用，并进行数字化管理。3.0.7原有数字化信息和新设数字化信息均应纳入数字化信息管理系统。3.0.8自动采集数据和人工采集数据应存储至数字化信息管理系统，并向用户动态呈现。3.0.9传感器的布设应经济实用、准确合理。4数字化信息管理系统4.0.1数字化信息管理系统宜包括数据收集系统、数据传输系统、数据分析系统、数据移交系统和报警系统，应统一流程、统一平台、统一管理。4.0.2数字化信息管理系统应建立在云平台之下。4.0.3应将物联网、云计算、大数据、人工智能等新技术应用到市政排水管道原位固化修复工程中，提高发现施工潜在问题及应急处置的能力。4.0.4数字化信息管理系统应具备远程访问功能，以满足系统二次开发或系统配置的要求。4.0.5数字化信息管理系统应包含碳排放评价模块。4.0.6数字化信息管理系统应同时接受人工采集数据。4.0.7数字化信息管理系统应包含远程监控模块，宜采用大屏幕显示设备展现数字化信息管理系统的总体布局和各系统参数。5在线监测布点要求1.1.1 一般规定5.1.1 在线监测布点应根据监测区域的现状和实际需求，遵循针对性、持续性和有效性等原则，监测点位的布设应遵循全面性、多样性、均匀性、经济性和可行性等基本原则。5.1.2 监测点位的布设应形成监测点位分布图，采用不同颜色的图标对不同类型的监测设备进行点位标记，并注明监测点位的具体位置。1.1.3 各类监测指标的数据采集时间间隔应符合下列规定：1视频监测设备和水量监测设备的采集数据间隔宜设定为1-5分钟；2气体监测设备的采集数据间隔宜设定为5-10分钟；3在降雨期，在线监测设备的采集时间间隔应适当缩短，应不低于通讯时间间隔；4在非降雨期，在线监测设备的采集时间间隔可适当延长。1.1.4 最大通讯时间间隔不宜超过60分钟。1.1.5 传感器应统一编码格式。5.2 监测对象5.2.1 监测对象应包括视频监测、气体监测、流量监测、温湿度监测和位置监测。5.2.2 视频监测的对象应包括下列内容：1原管道中渗漏点位、位移点位和障碍物点位等缺陷的图片和视频；2原管道中支管的图片和视频；5.2.3 气体监测的对象应包括下列内容：1管道内及检查井的氧气、甲烷、一氧化碳、硫化氢、二氧化碳和氨气等气体浓度；5.2.4 流量监测的对象应包括下列内容：1导流、引流流量数据；2机械通风流量数据。5.2.5 温湿度监测的对象应包括下列内容：1树脂储存温湿度、冷藏温度和固化温度；2施工过程的环境温度；3湿软管表面温度。526位置监测的对象应包括下列内容:1原管道埋深位置信息；2原管道支管位置信息；3内衬软管进入位置信息。5.3 传感器布设要求5.3.1 热固化法施工时，应符合下列规定：1应在修复段起点和终点，距离端口大于30Omm处的湿软管与原有管道之间安装管壁温度监测传感器。5.3.2 紫外光固化法施工时，应符合下列规定：1应在紫外灯链上布设温度传感器，并能持续记录管内温度。2应在管内提前放置压力传感器，并能持续记录充气过程中管内压力。5.3.3 当施工人员下井时，必须随身携带有害气体浓度检测仪器，保证施工人员的人身安全。5.3.4 应在检查井入口和出口处放置位置监测设备。6监测设备选型6.1 一般规定6.1.1 在线监测设备应包括视频监测、温湿度监测、流量监测、气体监测、位置监测等设备。6.1.2 在线监测设备应适用于材料储运和现场施工，应满足易安装维护、稳定性强、可靠性高、智能报警等要求，并具备远传功能。6.1.3 在线监测设备的防护等级应符合现行国家标准外壳防护等级（IP代码）GB/T4208的有关规定，涉水设备防护等级应为IP68,室外安装设备的防护等级应不低于IP65。6.1.4 在管道内等密闭空间应安装防爆型在线监测设备，防爆等级宜为本质安全型。6.1.5 在线监测设备供电系统应安全可靠，当无法采用外部电源供电时，密闭空间内安装的在线监测设备应采用防爆型电池供电。6.1.6 在线监测设备应具备掉电保护功能，在外部电源突然中断时，应能保证已有监测数据不丢失。6.1.7 在线监测设备应保证传输通信的稳定性和可靠性，宜采用无线网络通讯方式，在易于接入有线网络的区域，可采用有线网络方式。6.1.8 在线监测设备的采集时间间隔和通讯时间间隔应满足本规程5.1.4的要求。6.1.9 在线监测设备应具备自动时间校对功能和低电量报警功能。6.2 视频监测设备6.2.1 视频监测设备应能够远程采集高清图像，宜增加声音信息采集功能。6.2.2 视频监测设备应具有可自动控制的红外摄像功能。6.2.3 视频监测设备所配的摄像机视角应能够全方位覆盖观察区域。6.2.4 视频图像信息的本地存储期限不应少于30天。6.2.5 视频监测应采用网络摄像机，并应采用全数字视频传输方式。6.2.6 视频监测设备应结合区域条件和设备性能，采用可靠的供电方式。6.3 气体监测设备6.3.1 气体监测设备监测指标应包括排水管网中的硫化氢、甲烷、一氧化碳、二氧化碳和氨气等气体浓度。6.3.2 气体监测设备应具备根据分析结果和危害程度做出预警和报警的功能；应及时推送预警和报警的目标、位置、时间等信息。6.3.3 气体监测设备应符合下列规定：6.3.4 多种气体的浓度监测；2应具备本质安全防爆等级；3应适用排水系统防潮防腐工况的要求。6.3.5 气体监测设备的技术指标应符合下列规定：1主机量程可根据现场具体要求调整；2测量误差不大于全量程的5%；3应具备整分钟整点进行间隔采样监测的能力，可根据需求调整监测的间隔时间。6.4 水量、通风量监测设备6.4.1 水量监测设备应包括液位计、流量计等，应适合浅流、非满流、满流、管道过载、低流速、逆流等工况的测量。6.4.2 排水管网液位监测应根据现场工况选择合适的传感器，可通过组合传感器避免测量盲区。6.4.3 水量、通风量监测设备的测量误差，应符合下列要求：1液位测量误差不大于全量程的1%,测量分辨率应为1mm；2流量测量误差不大于全量程的5%o6.4.4 水量、通风量监测设备应具备间隔采样的能力，最小采集时间间隔应为1分钟，宜支持整分钟整点监测；根据要求，可支持远程调整采集时间间隔。6.4.5 水量、通风量监测设备应支持远程设置预警值与报警值，应支持数据预警或报警的及时通知，宜通过通信网络进行数值设置和推送通知。6.5 温湿度监测设备6.5.1 温湿度监测设备应能在温度-15C+50°C,相对湿度30%100%环境下正常工作。6.5.2 温湿度监测设备的测量误差，应符合下列要求：1正常工作时，温度测量误差不得超过±LOC；2当相对湿度由30%上升至100%,或由100%下降至30%时，湿度示值的变量与实际变量之差不应超过实际变量的±5%。6.5.3 在线温度计量程应在-20C+200C环境下正常工作。6.6 位置监测设备6.6.1 位置监测设备的定位功能应包括以下内容：1应能提供实时的时间、经度、纬度、速度、高程和方向等定位状态信息，可储存在内部，同时通过无线通信方式上传至数字化信息管理系统；2应能在信号中断时以先进先出方式存储不少于IoOOO条定位信息，在恢复通信后将存储的定位信息补报上传；3应支持时间间隔、距离间隔或外部事件触发方式上传定位信息；4在收到监控中心下发的实时定位请求时，应答时间应不大于IOso6.6.2 安装区域应远离碰撞、过热和涉水等环境，尽量隐蔽安装，不影响正常的施工操作。6.6.3 安装就绪，应由专门的技术人员进行检查。完成安装工作后应按照该产品的使用说明书进行远程测试，保证各项功能正常。7数据采集7.1 一般规定7.1.1 数据采集应遵循“一源多用、同步更新”的原则。7.1.2 数据自动采集过程应包括：获取、审核、传输、处理和存储；人工采集过程应包括：收集、整理、审核、录入和存储。7.1.3 应按照规定，收集原有管道区域内的相关资料，包括：管道检测历史资料、原有管道水文地质资料等。7.1.4 应将原有管道设计图纸和修复设计图纸上传至数字化信息管理系统。7.1.5 应将原有管
