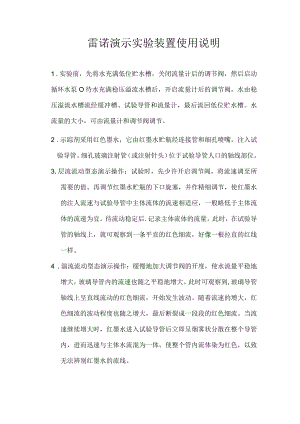

雷诺演示实验装置使用说明.docx

雷诺演示实验装置使用说明1 .实验前，先将水充满低位贮水槽，关闭流量计后的调节阀，然后启动循环水泵O待水充满稳压溢流水槽后，开启流量计后的调节阀。水由稳压溢流水槽流经缓冲槽、试验导管和流量计，最后流回低位贮水槽。水流量的大小，可由流量计和调节阀调节。2 .示踪剂采用红色墨水，它由红墨水贮瓶经连接管和细孔喷嘴，注入试验导管。细孔玻璃注射管（或注射针头）位于试验导管人口的轴线部位。3,层流流动型态演示操作：试验时，先少许开启调节阀，将流速调至所需要的值。再调节红墨水贮瓶的下口旋塞，并作精细调节，使红墨水的注人流速与试验导管中主体流体的流速相适应，一般略低于主体流体的流速为宜。待流动稳定后.记录主体流体的流量。此时，在试验导管的轴线上，就可观察到一条平直的红色细流，好像一根拉直的红线一样。4 .湍流流动型态演示操作：缓慢地加大调节阀的开度，使水流量平稳地增大，玻璃导管内的流速也随之平稳地增大。此时可观察到,玻璃导管轴线上呈直线流动的红色细流，开始发生波动。随着流速的增大，红色细流的波动程度也随之增大，最后断裂成一段段的红色细流。当流速继续增大时，红墨水进入试验导管后立即呈烟雾状分散在整个导管内，进而迅速与主体水流混为一体，使整个管内流体染为红色，以致无法辨别红墨水的流线。注意事项：实验用的水应清洁，红墨水的密度应与水相当，装置要放置平稳，避免震动。
