TCECS1333-2023排水检查井非开挖修复工程技术规程.docx

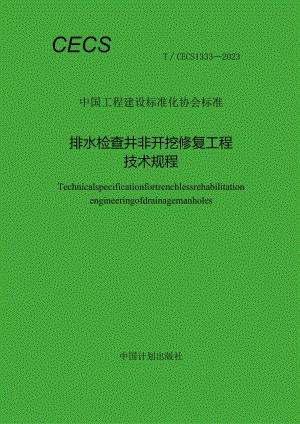

CECSTCECS13332023中国工程建设标准化协会标准排水检查井非开挖修复工程技术规程Technicalspecificationfortrenchlessrehabilitationengineeringofdrainagemanholes中国计划出版社中国工程建设标准化协会标准排水检查井非开挖修复工程技术规程TechnicalspecificationfortrenchlessrehabilitationengineeringofdrainagemanholesT/CECS13332023主编单位：上海市城市建设设计研究总院（集团）有限公司中建中环生态环保科技有限公司批准单位：中国工程建设标准化协会施行日期：2023年9月1日中国计划出版社2023北京-XX-刖百排水检查井非开挖修复工程技术规程（以下简称规程）是根据中国工程建设标准化协会关于印发2020年第二批协会标准制订、修订计划的通知（建标协字（2020）023号）的要求进行编制。编制组经广泛调查研究，总结工程实践经验，参考有关国内外相关标准和资料，并在广泛征求意见的基础上，制定本规程。本规程共分为9章和2个附录，主要内容包括：总则、术语、检测与评估、设计、材料、预处理、施工、验收等。本规程的某些内容可能直接或间接涉及专利，本规程的发布机构不承担识别这些专利的责任。本规程由中国工程建设标准化协会建筑与市政工程产品应用分会归口管理，由上海市城市建设设计研究总院（集团）有限公司负责具体技术内容的解释。本规程在执行过程中如有意见或建议，请反馈给上海市城市建设设计研究总院（集团）有限公司（地址:上海市浦东新区东方路3447号；邮编：200125;邮箱：23733819）o主编单位：上海市城市建设设计研究总院（集团）有限公司中建中环生态环保科技有限公司参编单位：亚太建设科技信息研究院有限公司上海管丽建设工程有限公司江苏长三角智慧水务研究院有限公司堡森（上海）新材料科技有限公司常州市排水管理处武汉中地大非开挖研究院有限公司上海予通管道工程技术有限公司贝耐德（江苏）管道新材料有限公司凯诺斯（中国）铝酸盐技术有限公司长江生态环保集团有限公司英普瑞格管道修复技术（苏州）有限公司中国地质工程集团有限公司中国水利水电第九工程局有限公司天津市艺智汇科技发展有限公司三淼（天津）水务服务有限公司广州易探科技有限公司新疆鼎立非开挖工程有限公司瑞好环境科技（太仓）有限公司上海远鸿建设科技（集团）有限公司上海潜业市政工程有限公司湖南大麓科技有限公司天津倚通特种工程有限公司秦皇岛城更科技有限公司杰瑞高科（广东）有限公司武汉中仪物联技术股份有限公司主要起草人：郁片红刘敏许光明曹依雯李文平杨曦李响杜建勇崔昱陈星张彬孙跃平董家晏徐增辉侯培强蒋明孔耀祖仝志强王成全包松慰王诗烽谢广勇谢武杜晓明周小国朱继东欧阳青黄姜瑞郭葵香宋世明范国华杨后军张洪昌朱 川龙健于雷邹亚男刘一白粒盟王宏彦安关峰胡群芳宋奇叵雷丽英鞠春芳主要审查人：马孝春陆学兴1 总、贝IJ(1)2 术语(2)3 检测与评估(5)3.1 检测(5)3.2 评估(6)4 设计(8)4.1 一般规定(8)4.2 修复方法选择(8)4.3 修复设计(12)5 材料(14)5.1 一般规定(14)5.2 喷涂法(14)5.3 喷筑法(15)5.4 原位固化法(17)5.5 模筑法(20)5.6 预制井法(26)6 预处理(27)6.1 一般规定(27)6.2 封堵或导流(27)6.3 检查井清洗(28)6.4 土体注浆(28)6.5 裂缝嵌补(29)6.6 内壁处理(30)6.7 踏步与流槽处理(31)7 施工(32)7.1 一般规定(32)7.2 喷涂法(33)7.3 喷筑法(34)7.4 原位固化法(35)7.5 模筑法(39)7.6 预制井法(43)8 验收(45)8.1 一般规定(45)8.2 预处理(45)8.3 喷涂法(47)8.4 喷筑法(48)8.5 原位固化法(49)8.6 模筑法(51)8.7 预制井法(53)附录A检查井预处理检查表(55)附录B检查井修复验收归档资料表(56)用词说明(57)引用标准名录(58)附：条文说明(61)Contents1 Generalprovisions(1)2 Terms(2)3 Inspectionandassessment(5)3.1 Inspection(5)3.2 Assessment(6)4 Design(8)4.1 Generalrequirements(8)4.2 Selectionofrehabilitationmethod(8)4.3 Designofrehabilitation(12)5 Material(14)5.1 Generalrequirements(14)5.2 Spraying(14)5.3 Mortarjetting(15)5.4 In-placecuring(17)5.5 Moulding(20)5.6 Prefabricating(26)6 Pretreatment(27)6.1 Generalrequirements(27)6.2 Plugginganddiversion(27)6.3 Manholecleaning(28)6.4 Soilgrouting(28)6.5 Crackpatching(29)6.6 Disposingofinsideshaftwall(30)6.7 Disposingofstepandlaunder(31)7 Construction(32)7.1 Generalrequirements(32)7.2 Spraying(33)7.3 Mortarjetting(34)7.4 In-placecuring(35)7.5 Moulding(39)7.6 Prefabricating(43)8 Acceptance(45)8.1 Generalrequirements(45)8.2 Pretreatment(45)8.3 Spraying(47)8.4 Mortarjetting(48)8.5 In-placecuring(49)8.6 Moulding(51)8.7 Prefabricating(53)Appendix A Checklistforpretreatmentofmanhole(55)Appendix B Archivedatasheetformanholerehabilitationacceptance(56)Explanationofwording(57)1.istofquotedstandards(58)Addition:Explanationofprovisions(61).o.为规范排水检查井非开挖修复工程，推进城市管网修复更新工作，促进城镇排水系统提质增效，保障城市排水系统安全，延长检查井使用寿命，做到技术先进、经济合理、安全适用，制定本规程。1. 0.2本规程适用于排水检查井非开挖修复工程的检测与评估、设计、材料、预处理、施工及验收。1.0.3排水检查井非开挖修复工程的设计、施工及验收除应符合本规程规定外，尚应符合国家现行有关标准和现行中国工程建设标准化协会有关标准的规定。2. 0.1排水检查井drainagemanhole排水管中连接上下游管道并供养护工人检查、维护或进入管内的构筑物，主要组件包括井盖、井座、井室，部分也包括井筒、踏步与流槽，简称检查井。2. 0.2井盖manholecover检查井顶部遮挡人孔的部件，放置于井座上。2. 0.3井座manholeseat固定于检查井井口的部分，用于安装井盖。2. 0.4井室manholechamber检查井井筒下方用于连接排水管道的空间，包括井壁和井底。2. 0.5井筒shaft检查井口下部至井室上部的一段圆柱形构件。2. 0.6检查井非开挖修复manholetrenchlessrehabilitation采用不开挖或微开挖方式恢复或升级原有检查井系统性能的更新、维修和更换技术与方法。2. 0.7井内衬manholeliner在检查井修复过程中，整体覆盖在原检查井内壁上的修复层。2. 0.8预处理pretreatment为了满足非开挖修复实施要求而提前对管道内部进行的处理工艺。2. 0.9聚合物基材料喷涂法liningwithsprayedpolymer通过压力喷射方式将聚合物基材料均匀覆盖在待修复表面形成内衬的修复方法。2. O.IO水泥基材料喷筑法Iiningwithsprayedcementitiousmaterial通过离心或压力喷射方式将水泥基材料均匀覆盖在待修复表面形成有一定厚度内衬的修复方法。2. 0.11无机防腐砂浆喷涂法liningwithsprayedinorganicanticorrosivemortar通过离心或压力喷射方式将无机防腐砂浆均匀覆盖在待修复表面形成有一定厚度内衬的修复方法。2. 0.12热水原位固化法IiningWhhhotwatercured-in-placepipe将浸渍有热固性树脂的内衬材料置入检查井内并与井壁紧密贴合后，通过热水循环加热使其固化形成内衬的修复方法。2. 0.13紫外光贴片内衬法IiningwithUVcured-in-placepipe将浸渍光固性树脂的玻璃纤维贴片粘贴在预处理后的检查井内壁，然后通过紫外光照射使其固化形成内衬的修复方法。2. 0.14模块拼装内衬法Iiningwithsplicesegments将模块型材在检查井内拼接安装形成内衬，并对内衬与原检查井壁之间的间隙注浆填充的修复方法。2. 0.15垫衬法liningwithgroutinganchoredplasticsheet将带锚固件的塑料垫衬通过热熔焊接形成井内衬，安装在原有检查井内，并对内衬与原检查井壁之间的间隙注浆填充的修复方法。2. 0.16聚合物改性水泥基模筑法Iiningwithgroutedpolymermodifiedcementitiousmaterialrehabilitate在原有检查井内支模板，并在模板与原井壁之间的间隙中浇筑聚合物改性水泥基流态防腐材料，待材料凝固后将模板拆除形成井内衬的修复方法。2. 0.17预制内衬井法prefabricatedchamber-in-chamberrenovationmethod依据原检查井尺寸预制塑料检查井内衬并将其置入原检查井内，并对内衬与原检查井壁之间的间隙注浆填充的修复方法。2. 0.18干软筒drycylinder与树脂有良好相容性的一层或多层聚酯纤维毡等增强纤维织物或同等性能材料制作而成的柔性套筒。2. 0.19湿软筒Wetcyli
