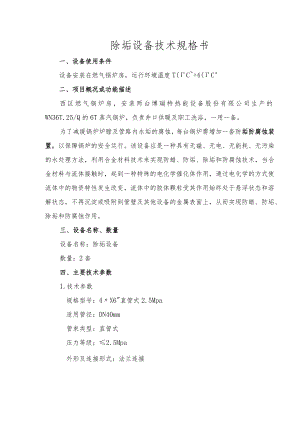

除垢设备技术规格书.docx

除垢设备技术规格书一、设备使用条件设备安装在燃气锅炉房，运行环境温度T(C+4(C°二、项目概况或功能描述西区燃气锅炉房，安装两台博瑞特热能设备股份有限公司生产的WN36T.25/Q的6T蒸汽锅炉，负责井口供暖及职工洗浴，一用一备。为了减缓锅炉炉膛及管路内水垢的腐蚀，每台锅炉需增加一套防垢防腐蚀装置，以保障锅炉的安全运行。该设备应是一种具有无磁、无电、无能耗、无污染的水处理方法，利用合金材料技术来实现防蜡、防垢、除垢和防腐蚀技术，当合金材料与流体接触时，起到一种特殊的电化学催化体作用，通过电化学的方式使流体中的物资特性发生改变，流体中的胶体颗粒受其作用始终处于悬浮状态和溶解状态，不再沉淀或吸附到管壁及其他设备的金属表面上，从而实现防蜡、防垢、除垢和防腐蚀作用。三、设备名称、数量设备名称：除垢设备数量：2套四、主要技术参数1.技术参数规格型号：4X6"直管式2.5Mpa适用管径：DN40mm管束类型：直管式压力等级：2.5Mpa外形及连接形式：法兰连接2,设计参数有效作用距离5km流体温度可达700管壁温度可达500处理流量按管径使用期5-10年PH值3-10氯离子15000mg1.系统压力损失5%（采用变径式则W2%或=0）耐压等级符合在用工作压力的要求固态杂质直径7mm处理垢型钙镁领锯硅五、技术要求（1）设备需满足燃气锅炉的正常生产工作要求，保障设备安全稳定运行。（2）设备需无磁，无电，无需药剂。（3）设备采用外壳管道和合金芯片组合，为可拆式，便于更换。（4）设备投入运行后，不能对人体产生损伤、不会对周围仪器、仪表、电缆等设备设施产生任何影响，不得有磁辐射。（5）设备应采用金属合金催化防垢技术，防垢装置的核心部件为多种金属组成的具有特殊晶相结构的合金芯片，安装时不改变循环水进水流量、压力，运行时不使用任何辅助能源，具有防垢、除垢功能。（6）设备安装投入使用后能有效阻止管路结垢且出水不能对现有循环水管路及机组造成腐蚀、不能降低管路现有流量。(7)设备使用年限不得低于5年。(8)设备为国际或国内一线品牌产品；品牌优先权为：国际一线品牌国内一线品牌其它品牌；采用进口芯片(需提供进口海关证明材料)。(9)应提供产品专利证书。(10)应提供企业的产品授权证书。(I1.)需提供产品生产企业质量管理体系认证，环境管理体系认证，职业健康安全管理体系认证。(12)需提供使用业绩证明。(13)需提供省市级国家质量技术监督检验机构出具的产品检测报告。(14)供货方保证提供设备的技术经济性能，应符合技术规范的要求。(15)供货方应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。供方提供整套设备运行和施工所需的部件。(17)供货方应提供所有安装和检修所需专用工具，并提供详细供货清单。(18)设备安装过程中，供货方应安排专业技术人员全程现场安装，直至设备顺利安装、调试完成、并通过72小时试运行后方可离开。六、设计、制造标准和检验标准1. GB/T10148-2019中文标准名称：管道元件、公称压力的定义和选用。2. GB/T17116.2-2018中文标准名称：管道支吊架第2部分：管道连接部件。3. GB/T21447-2018中文标准名称：钢质管道外腐蚀控制规范。七、供货范围和供货周期1 .除垢设备2套。含安装需要的所有螺栓、螺母、法兰盘、密封垫。2 .提供现场使用维护所必须的图纸；提供所必须的质量证明文件；提供3套及以上完整的书面和1套电子版安装维护使用说明书。3 .合同签订生效之后90日内到货，并将设备按照合同和技术协议验收所需的全部资料提供给矿方。4 .国家明确规定强制认证设备要提供相关证件。八、质保质保期为设备到货验收合格后不低于18个月或设备安装调试验收合格后不低于12个月。在质量保证期内，对于非买方原因造成的故障，供应商负责免费提供维修或更换服务。编制：机电技术负责人：机电负责人:机电信息管理部:
