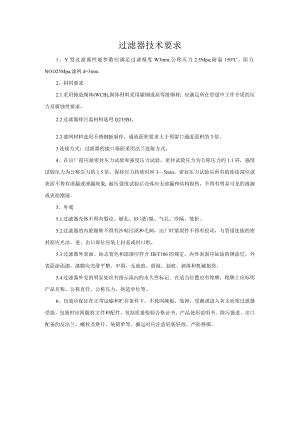

过滤器技术要求.docx

过滤器技术要求1、Y型过滤器性能参数应满足过滤精度W3mm,公称压力2.5Mpa;耐温150。阻力NO.025Mpa,滤网d=3m.2、材料要求2.1采用铸造阀体(WCB),阀体材料采用碳钢或高等级钢材；应满足所在管道中工作介质的压力及腐蚀性要求。2.2过滤器排污盖材料选用Q235B112.3滤网材料选用不锈钢板制作，通流面积要求大于预留口通流面积的3倍。3连接方式：过滤器的接口端面采用法兰连接方式。4、在出厂前应做密封压力试验和强度压力试验，密封试验压力为公称压力的1.1倍，强度试验压力为公称压力的1.5倍，保持压力持续时间35min。密封压力试验后所有的连接部位或表面不得有渗漏或泄漏现象；耐压强度试验后壳体应无渗漏和结构损伤，不得有明显可见的液滴或表面潮湿。5、外观5.1过滤器壳体不得有裂纹、缩孔、砂(渣)眼、气孔、冷隔、皱折。5.2过滤器的内腔腹壁不得有沙粘污渍和毛刺，出厂时紧固件不得有松动，与管道连接的密封面应光洁，进、出口部位应装上封盖或封口纸。5.3过滤器外表面、标志着色和涂漆应符合JB/T106的规定。内外表面应加涂防锈涂层，外表面涂面漆，漆膜应光滑平整、牢固，无流痕、鼓泡、划痕、剥落和机械损伤。5.4过滤器外壳的明显处应有指示流向的永久性标记。在适当位置应有铭牌，铭牌上应标明产品名称、公称直径、公称压力、制造单位等。6、包装应保证在正常运输和贮存条件下，不致因颠振、装卸、受潮或进入灰尘而使过滤器受损。包装时应附随机文件和配件，包括质量检验合格证书、产品使用说明书、除污器进、出口配备的反法兰、螺栓及垫片、装箱单等。搬运时应注意轻装轻放，严防摔掷。
