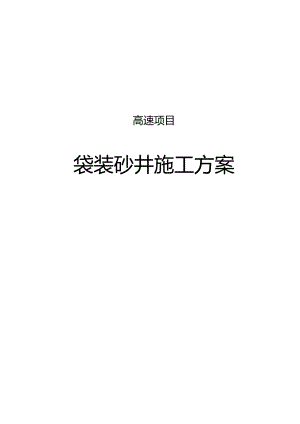

高速项目袋装砂井软基处理方案.docx

高速项目袋装砂井施工方案目录一、项目概况1二、施工人员、机械、材料及施工安排1(一)项目管理人员分工及质量控制职责分工11的规划安排(iii)计划在现场使用的主要机械设备1、施工进度表23.施工技术2施工准备2(二)施工方法二(iii)质量检验6(四)袋装砂井施工注意事项64、等荷预压、沉降及稳定性观察6(一)、等载荷预紧6(一)稳定性和沉降观察7五、施工安全措施7(一)加强安全生产教育7(二)加强安全生产技术管理B6.质量保证措施8质量管理机构8(一)质量保证措施10袋装砂井施工方案一、项目概况本标段ZK73+680-ZK73+770和YK73+610-YK73+720段位于山间沟壑中。地势略平坦，起伏不大，以稻田为主。表层软土层厚度为5.2m。土层用袋装沙井处理。K75+550-YK75+557.1段表层耕作土厚度为0.41.0m,下淤泥层厚度为1.10m"1.90m,平均厚度1.50m,底部为壤土或残壤土。该路基段的软土层也采用袋装砂井进行处理。其中ZK73+680-ZK73+770.YK73+610-YK73+720段袋装砂井间距1.3m,单段长4.7-5.5m,总长17570m,有砂垫层厚度0.5m;K75÷550-YK75+557.1段内袋装砂井间距1.5m,单井长5.6m,总长1178m,砂垫层厚度0.5m。2、施工人员、机械、材料及施工进度（一）项目管理人员分工及质量控制职费分工一、分工根据本次软基工程的特点，主要有1名副项目经理、1名技术干部、5名测量员、3名测试人员对本项目进行现场管理，项目部物资部、安全部与质量部等相关部门合作完成项目。项目建设。2、品管职责分工在本节软地基工程施工中，项目部拟指派以下人员负责相应的质量控制职责。项目副经理：张锐负责现场的整体建设和生产。项目总工程师：张金龙负责整体技术指导，解决施工过程中的技术问题。技术岗：张洪涛负责软土地基工程质量检测，指导现场施工；电工：陈世科负责施工、生产用电安全。物料员岗位：冯凡兵负责进出库及物料验收。机械工作岗位：傅景芳负责软土地基施工机械的使用和维护。（二）施工队伍的规划和安排根据项目建设的实际情况、项目数量和工期要求，将投入20人的专业施工队伍进行施工，主要负责袋装砂井的施工任务。本招标部分（iii）计划在现场使用的主要机械设备主要机械设备数量序列号机械名称规格额定功率（KW）或容量（m3）或码头位置（t）数量）1挖掘机CAT320B10312垃圾车东风14016T23发电机STC-1515千瓦24袋砂井打桩机1（四）、工期安排自标进入现场后，我部积极开展各项施工前的准备工作。2007年5月16日开工建设，工期计划为2007.5.16-2007.8.30。三、施工技术在软土层较厚的地段，可以采用袋装砂井结合砂垫(厚度50cm)的排水固结方法，利用袋装砂井良好的三维透水性来缩短排水距离，加速地基固结。(1)施工准备1、材料和设备的选择(1)沙袋：选择强度足够的聚丙烯纺织袋，抗拉强度不低于15KNm,填充后的沙袋渗透系数不低于沙子。(2)砂：中粗砂中大于0.6mm的颗粒含量应占总重量的50%以上，应选用透水率高的中粗砂，含泥量不得超过3%,渗透系数不小于5义10-2cm/so(3)选用龙门式振动打桩机。2、排水坡度和砂垫的设置(1)首先将加固区内地面的草皮和杂物清除，使其大致平整。(2)道路拱或横坡填土，土质相同，坡度不小于3%,碾压压实(形成排水坡)。总则密度不小于90%(或按设计的地基密度)。(二)施工方法1 .铺沙垫在路拱或横坡上，均匀、等厚铺设一层透气性好的粗砂层。砂垫表面应平整，与土路拱形或横坡成同一坡度，使袋装砂井排出的水能迅速流出砂层。砂垫应为渗透性好、洁净度好、级配好的中粗砂，含泥量不大于3%,渗透系数不小于5×10-2cmso并清除植物和杂物。砂垫铺装厚度50cm。垫子的两端用透水土工布包裹。2 .机器定位(1)根据袋装砂井的布置范围和间距，用小木桩在现场确定各砂井的位置，下套管时将其拔出。(2)定位机器时，确保锤头中心与地面定位在同一点，并用锤头球或经纬仪观察控制导向架的垂直度，偏差不得较大大于1.5%。3 .安装套管和桩尖(1)根据砂井直径选择套管，在套管上画刻度线控制标高。(2)阀桩尖整体固定在套管上，由打桩机上的起吊设备将套管吊起，上端送入桩帽，下端由人支撑准确将其安装在定位点上。4、套管成均匀振动沉管，判断管道是否穿过软土层：与设计深度比较；下沉过程中管速变化不明显(减慢)且超过设计深度时，应暂停施工并立即报告。监督确认地质是否与设计不符；当导管难以下沉至设计深度时，可在开工前采用静渗透法确定软土埋深和厚度。导管沉入设计标高后，将水冲入管内，保证拔管时能顺利打开关地阀。同时减少沙袋与管壁的摩擦力，保证拔管时不会被带回。5、沙袋的填充、运输、装载(1)采用龙门式机械振动装砂袋。装填后需吊装两次，吊装振动后的空袋采用人工装填，保证装砂率95%以上。当天填装的沙袋应当天完成，不得留宿。(2)沙袋运输应使用专用运输工具，严禁在地面拖戋。(3)放置沙袋时，在套管口处设置滚轮或溜槽，将沙袋缓慢、笔直地放入套管内，防止与管口发生扭曲、摩擦、撕裂等现象。丢包的。6.拉出外壳沙袋就位后，即可将套管拉出。拉起时应连续缓慢进行，中间不得松动吊索，以防套管掉落损坏沙袋。如果在拔出套管时将沙袋带起，则应重新施工。7、包头加工套管拔出后，砂袋露出井口30Crn以上，保证砂袋顶部伸入砂垫层30cm,埋入30cm,垂直埋入砂垫层。8、土工格栅：土工格栅采用单向土工格栅，抗拉强度60KNm,伸长率10%。土工格栅铺设的施工顺序为：平整地面铺50cm厚砂垫在砂垫上铺设土工格栅。铺设土工格栅时，应沿路基横向铺设(主要受力方向为路基横向)。铺设时应拉直、平整、拉紧，不得有任何松弛，并用销钉横向搭接，搭接长度不应小于IOCm每根隔板一次的搭接长度10cm士工格栅铺设完毕后，应及时填充和滚动。先在土工格栅两侧填土，固定土工格栅，然后推到中间。滚的顺序是先两边再中间。，严禁车辆直接接触土工格栅。土工格栅铺设后应及时填平，避免阳光直射长时间。阳光直射的时间不应超过24小时。否则，应拆除铺设的土工格栅，重新铺设新的土工格栅。袋装砂井施工详见施工工艺流程图（图2）和袋装砂井设计（图透水土工布ImJ袋装砂井XJ土工格栅反折2m土工格栅3H留送矛S边沟dr-加固宽型S边沟图1袋装砂井设计图Do袋装砂井设计说明：a、除非另有说明，否则图中的尺寸以厘米计算；b、图中HC表的处理深度，D为加固区砂井间距，WS为加固宽度，Wh为加固长度。、袋装砂井的顶部伸入砂垫30Cm并被掩埋30cm。图2装砂井施工工艺流程(iii)质量检验袋装砂井的质量控制和检验一、检验项目砂质；沙袋质量；套管检查；桩身垂直度检查；2.质量控制(1)砂井可采用振动法施工，导轨应垂直，钢套管不得弯曲。(2)将沙袋放入井中，用桩架将竖井吊起，防止沙袋扭结、颈缩、折断、磨损。(3)拉钢套管时要注意垂直起吊，防止沙袋被带出或损坏。(4)沙袋应与沙垫连接。(5)施工内容偏差应符合下列要求：袋装砂井施工质量检验标准项目单元标准内容偏差检查方法和频率井距厘米符合设计规范±15抽查2%好酋长厘米符合设计规范不亚于设计检查施工记录井径毫米符合设计规范±10挖掘测试2%垂直度%1.5检查施工记录填砂率%>95%±5检查施工记录(4)袋装砂井施工注意事项：1、沙袋露天堆放时，应加盖，不可长时间暴晒。2、沙袋应垂直向下，不得扭结、颈缩、折断或磨损。3、拉钢套管时，如果沙袋被取出或损坏，应在原空位边缘重新敲击。连续两次取出沙袋时，应停止施工，查明原因后继续施工。4、孔口外的沙袋长度至少应能直入沙垫250mm。4、等荷预压、沉降及稳定性观察在软土地基段进行等荷预压及沉降稳定性观测。观测设施位置分别为ZK73+680,YK73+610和K75+550o(一)、等载荷预紧96区软基段将进入预压期。本标段采用等荷预压，充填预压等荷土方填平土,压实度290%。预压期间，未经监理工程师批准，不得在预压路堤上施工。填土预压完成后，若实际路基顶面标高低于设计标高IOCnl以内，调整路面底基层滚压至底基层设计标高。如果实际路基顶面标高比实际标高低IoCm以上，填土分层滚压至路基顶面设计标高。（二）沉降稳定观测软地基施工应加强路提填筑过程的观测和填筑后地基变形的动态观测，道路基础施工应进行软地基沉降和稳定性观测。1、软地基沉降稳定观测主要设施由边桩、地面沉降板、测斜管等设施组成。布置位置见图3:沉降稳定观测示意图。沉降稳定观测示意图：沉降板由Q30-40mm钢管和600×600×9mm沉降钢板组成。侧桩采用钢筋C25混凝土预制。杆由废弃的旧钢管制成。图3沉降及稳定观测2 .沉降观测频率填堤期观测：填堤期观测精度为2-3mmo施工期：每层填料观察一次。如果两次充填间隔时间较长，至少每三天观察一次，观察时间不超过15天。侧移桩观测工作在路堤填筑到一定高度后开始，其频率与沉降板基本相同，直至路堤达到设计施工标高。当填筑量大、沉降发展较快时，可根据情况适当增加边桩试验密度，以保证路基填筑加载过程中路堤强度(整体滑动)的稳定。预压期观察：一三天一次,二月至三月七日一次,四月半月一次，直至路基稳定，直至预压期结束。3 .稳定观察每天观察一次，直到路堤预压期结束。4 .不稳定状态的判断标准在路基填筑过程中，如果路基中心线基础日沉降达到ICm/d,或坡脚水平位移20.5cmdO也就是说，这表明路基整体滑动稳定性可能会变得不稳定，应立即停止加载，并及时反馈给业主和监理单位。停止加载后，仍需每天观察，连续三天观察的沉降和位移均在控制值范围内，方可继续加载。5、路面摊铺时间的确定路面施工必须在沉降稳定后进行，采用双标准控制：即要求施工后计算的沉降小于设计内容值，而连续两个月观测沉降不超过3mm-5mm.五、施工安全措施(一)加强安全生产教育1、认真贯彻落实国家、省、市安全政策法规，对员工进行安全教育培训，牢固树立“安全第一，预防为主”的思想。2、根据本次监测项目特点，编制详细的安全操作规程、规程和安全技术，并送至工作班，逐一组织学习实施，做好“三级安全”工作教育二3、根据本项目特点，定期开展安全生产教育，强化员工安全意识，使员工掌握安全生产所需的基本知识和技能。4、未经安全教育的管理人员和监控施工人员不得上岗。未经三级安全教育的新员工不得上岗。未经培训取得转业资格的，不得上岗。5、通过安全教育，增强员工的安全意识，树立“安全生产人人有责”的理念，提高员工遵守施工安全规程的意识，认真执行安全操作规程，做到：不违反规章制度，不违反规章制度，保护自己，保护他人，提高员工的整体安全防护意识和自主保护能力。(一)加强安全生产技术管理5 .严格落实安全技术分级公开制度。施工前，项目总工程师将组织相关人员进行详细的安全技术交底，并履行备案待检签字手续。安全人员将向监控施工队和具体操作人员进行安全技
