高压开关柜的钥匙联锁方案.docx

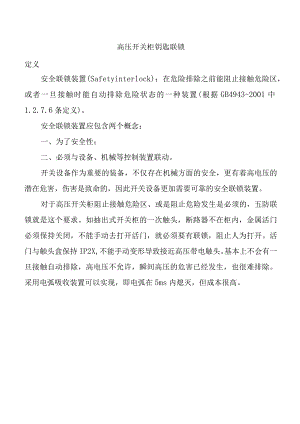

高压开关柜钥匙联锁定义安全联锁装置(Safetyinterlock)：在危险排除之前能阻止接触危险区，或者一旦接触时能自动排除危险状态的一种装置(根据GB4943-2001中1.2.7.6条定义)。安全联锁装置应包含两个概念：一、为了安全性；二、必须与设备、机械等控制装置联动。开关设备作为重要的装备，不仅存在机械方面的安全，更有着高电压的潜在危害，伤害是致命的，因此开关设备更加需要可靠的安全联锁装置。对于高压开关柜阻止接触危险区、或是阻止危险发生是必须的，五防联锁就是这个要求。如抽出式开关柜的一次触头，断路器不在柜内，金属活门必须保持关闭，不能手动去打开活门，就必须要有联锁，阻止人为打开。活门与触头盒保持IP2X,不能手动变形导致接近高压带电触头。基本上不会有一旦接触自动排除，高电压不允许，瞬间高压的危害已经发生，也很难排除。采用电弧吸收装置可以实现，即电弧在5ms内熄灭，但成本很高。机械钥匙锁是安全有效的措施，通过逻辑程序控制，避免误操作，如断路器在工作位置，隔离手车就被锁定在工作位置不能操作，只有断路器推出到试验位置，隔离手车才能够操作。通过钥匙锁就可以可靠的实现，这里面通过位置来控制锁钥匙是否可以拔出，进而实现操作控制，如下图，断路器在试验位置和工作位置各有一把钥匙锁，此时隔离手车在工作位置，108是手车试验位置锁，此时工作位置钥匙不能拔出，但110是工作位置锁可以伸出，此时，钥匙可以拔出，拔出后前面挡板阻挡手车摇手柄插入，即隔离车不能摇出，拔出的钥匙可以去操作断路器手车，相同的，断路器此时应该被锁在试验位置，挡板挡住摇进孔，只有插入钥匙，断路器摇手柄孔露出，才能摇进断路器，断路器到工作位置，钥匙不能拔出，隔离车一直在工作位置。接地开关同样需要联锁，相同的是接地开关在合、分各有一把锁，接地开关合的锁用来去开变压器隔室的门；接地开关分的锁去操作断路器等等。主动机械联锁，意味着采用主动的方式，禁止或限制操作，如操作手柄无法插入，没有钥匙无法解锁等等，是操作人员可以主动看得到的。而被动联锁，是在操作人员不知情的情况下，通过内部的锁杆、挡板等部件阻止操作继续行进，如接地开关合闸后，断路器底盘车丝杆凸台被划板的阻止，操作人员不知道是否有联锁，会盲目的使劲的摇进，自认为产品就是需要很大的力操作，力矩过大就会使划板磨掉，从而可以将断路器摇进到工作位置，既在接地开关合闸状态下，摇进断路器到工作位置，从而可以合闸造成带接地线合闸，从而引发接地故障。机械钥匙联锁就是主动联锁，所有操作都是有盖板需要钥匙打开，没有钥匙就不能操作，主动限制操作，主动按操作程序一步一步操作，简单明了。根据系统联锁需要，有时一个位置要装多把锁，或者多把锁钥匙去置换一把钥匙，即只要满足多个条件才能去解锁一个关键的闭锁。钥匙盒一般安装在隔室门上，如上图钥匙盒安装在母线提升柜断路器室门上，提升柜没有断路器手车或隔离手车，前柜是空的。
