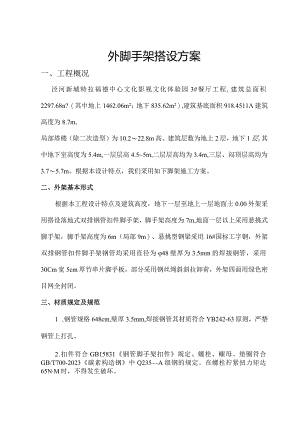

外脚手架搭设方案一、工程概况泾河新城特拉福德中心文化影视文化体验园3#餐厅工程,建筑总面积2297.68n?（其中地上1462.06m2；地下835.62m2）,建筑基底面积918.4511建筑高度为8.7m,局部塔楼（除二次造型）为10.222.8m高、建筑层数为地上2层，地下1层,其中地下室高度为5.4m,一层层高4.55m,二层层高均为3.4m,三层、闷顶层高均为3.75.7m。根据本设计特点，我们采用如下脚架施工方案。二、外架基本形式根据本工程设计特点及建筑高度，地下一层至地上一层地面土0.00外架采用搭设落地式双排钢管扣件脚手架，脚手架高度为7m,地面一层以上采用悬挑式脚手架，脚手架高度为6m（局部9m）、悬挑型钢梁采用16#国标工字钢，外架双排钢管扣件脚手架钢管均采用直径为48壁厚为3.5mm的焊接钢管，采用30Cm宽5cm厚竹串片脚手板，部分采用钢丝绳斜斜拉卸荷，外架四面用绿色密目网全封闭。三、材质规定及规范1 .钢管规格648cm,壁厚3.5mm,焊接钢管其材质符合YB242-63原则，严禁钢管上打孔。2 .扣件符合GB15831钢管脚手架扣件规定。螺栓、螺母、垫圈符合GB/T700-2023碳素构造钢中Q235A级钢的规定。在螺栓拧紧扭力矩达65NM时，不得发生破坏。3 .脚手板采用厚度不不不小于50mm的竹脚手板。4 .对接扣件开口应朝上或朝内，各杆件端头伸出扣件盖边缘的长度不应不不小于100mmo5 .栏杆和挡脚板均应搭设在外立杆的内侧，上栏杆上皮高度应为1.2m,挡脚板高度不应不不小于18OnIm,中栏杆应居于立杆内侧设置。6 .脚手板应铺满、铺稳，离开墙面100mm,每楼层满铺一层脚手板，脚手板用铁丝捆扎在小横杆上。四、架子搭设1、脚手架的构造与搭式规定1.1 基本规定用扣件式钢管搭设日勺脚手架是施工临时构造，它要承受施工过程中多种垂直和不利荷载。因此脚手架必须有足够的承载能力、刚度和稳定性。在施工过程中，在多种荷载作用下不发生失稳、倒塌。并不超过容许的强度、变形、倾斜、摇摆或扭曲现象，以保证安全。1.2受荷状况采用48壁厚3.5mm钢管、扣件、工字钢、钢丝绳和竹串片等构成的悬挑脚手架，悬挑梁、斜杆、立杆、大横杆和小横杆是重要受力杆件。剪力撑和连墙杆是保护脚手架整体刚度和稳定性日勺杆件，并具有加强脚手架抵御垂直和水平力作用的能力，其中连墙杆还承受风荷载。扣件是脚手架构成整体的连接件和传力件。1.3 脚手架的构造与搭设规定脚手架立杆采用对接扣件连接，相邻两立杆接头应错开不不不小于50cm,且不在同一步距内。纵向水平杆接长用对接扣件连接。上下相邻两根纵向水平接头错开不不不小于50cm,同一步内外两根纵向水平杆接头也应错开，并不在同一跨内。大横杆置于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧；其长度不小于3跨、不不不小于6M,同一步大横杆四面要交圈。每一立杆与大横杆交接处都必须设置一根小横杆，根据作业层脚板搭设需要，可在两立柱之间在等间距增设12根小横杆。小横杆伸出外立杆连接点外不不不小于10cm,离外墙面IOCm。上下层小横杆应在立杆处错开布置，同层相邻小横杆在立柱处相向布置。悬挑式沿架体外立面整个长度和高度持续设置，每道剪刀撑的宽度不不不小于4跨，斜杆用长钢管和脚手架底部成45度至60度夹角，斜杆用旋转扣件与立杆和横向水平杆扣牢。剪刀撑的杆件连接采用搭接，其搭接长度2100CM,并用不少于3个旋转扣件固定，端部扣件盖板的边缘至杆端的距离IOCM。外立杆里侧两大横杆之间加设拦腰杆，并在每层楼面处外立杆外侧增设一道20Cm宽的斑马板。脚手架与主体框架柱必须采用双管箍刚性连接，不容许采用一顶一拉的柔性连接，连接杆应于墙面垂直，连墙杆与框架梁、柱中预埋件连接时，碎强度不适宜低于15Nm?才能使用。脚手板采用竹串片脚手板，在作业层下部架设一道水平兜网，随作业层上升，每楼层铺设一层脚手板，脚手板应平铺、满铺、铺稳靠墙一侧的脚手板离墙距离10cm。拐角处的脚手板应重叠放置，防止出现探头及空挡现象，将脚手板与小横杆用铁丝可靠连接起来防止出现挑头。密目网采用1.8*6.0mB¾规格，用网绳绑扎在大横杆、外立杆里侧。作业层网应高于平台1.2m,并在作业层下部增设一道水平兜网。挑架底悬挑采用工字钢与楼板上预埋2l6钢筋环套牢,预埋钢筋环锚固长度27d,并安放在楼板筋下面，同楼板筋用铁丝绑牢。1.4 搭设参数立杆纵距L=1.5m,横距b=1.0m,步距高H=1.8m,内立杆离墙0.35m,外立杆两大横杆之间增设拦腰杆间距0.9m,铺设竹串片脚手板4层，施工荷载Q=2KNn并三层同步施工，脚手架与主体构造连接点竖向间距Hl=5.4m,水平距离Ll=4.5m,立杆底部铺设50厚木板。五、安全措施：1）搭设脚手架必须由经安全教育持上岗位证的架子工承担，凡患有高血压、心脏病者不得上脚手架操作。2）搭拆脚手架时，工人必须戴好安全帽，佩好安全带，工具及零配件要放在工具袋内，穿防滑鞋工作，袖口、裤口要扎紧。3）在靠近架空输电线路搭设脚手架时，应按供电局规定确切一定日勺安全距离，必要时切断电源或迁移电线。4）施工现场带电线路如无可靠的安全措施，一律不准通过脚手架，非电工不准私自拉接电线或电器装置。5）严禁在有脚手架上堆放钢模板、木材等施工多出的材料等，以保证脚手架畅通及防止超载。6）脚手架四角应有接电保护及避雷装置。六、架子的验收使用及管理1、把好验收关，搭设过程中的架子，每搭设一种施工层高度必须由项目安全员与搭设班组，工长进行检查，符合规定后方可使用。2、架子上不准堆放成批材料3、外架第一步开始设兜网和立网，施工层临边亦必须交于立网。4、架子搭好后要派专人管理，未经安全科同意不得改动，不得任意解掉架子与柱连接的拉件和扣件。5、外架实行外挂网全封闭。6、作业层的施工荷载应符合设计规定。七、架子拆除及安全注意事项1 .架子作业时必须遵照建安操作规程，根据本方案施工。2 .架子拆除程序应由上而下，逐层逐渐拆除。3 .拆除工艺流程拆护栏一拆脚手板一拆小横杆一拆大横杆一拆剪力撑一拆立杆一逐层拆除拉墙件一清除扣件一按规格堆码。4 .拆除脚手架前，应将脚手架上的留存材料、杂物等清除洁净。5.拆脚手架，应设置警戒区，并有专人负责警戒，严禁行人在其危险区域通过。6、严禁架子工夜间进行架子搭拆工作。脚手架的拆除。7、拆下的杆件和零配件，应按类分堆（零配件装入容器），用吊车吊下，严禁高空抛掷。八、附：悬挑式脚手架设计书悬挑式外脚手架设计计算书一、计算的范围，按架体最不利荷载的构造形式取值。按有关规定仅计算:纵向、横向水平受弯构件的强度和连接扣件日勺抗滑承载力；立杆的稳定性；连墙杆的强度、稳定性和连接强度；悬挑钢梁的强度和变形；预埋件的强度。设计根据建筑施工扣件式钢管脚手架安全技术JGJ1302023建筑构造荷载规范GB5009建筑构造施工图二、荷载原则值计算架体按步高1.8m,纵距1.5m,里外立杆间距O.9m,外立面大横杆之间设置拦腰杆间距09m,架体离建筑物墙面0.4m,从主体工程二层开始设置，架体覆盖工程高度(按最不利荷载考虑)9.7m。取架体上的所有荷载影响到每个立杆做为一种计算单元。恒载原则值GK架体重要材料选用小48义3.5扣件式钢管架，木脚手板，钢管木踢脚板，外侧满挂密目网。各构件自重：5外立杆:20m×3.84×9.8=752.64N卬内立杆:20m×3.84×9.8=752.64Nqa夕卜纵杆：1.5m×23×3.84×9.8=1298.304Nqa内纵杆：1.5m×11X3.84×9.8=620.928N依小横杆：1.3m×11X3.84×9.8=538.137Nqk外扣件:224Nqp架板(三层)：3×0.9m×1.5m×0.35×103=1417.5NGK外二q=qi外+qa外+qk外+1/2(qp+qb)=752.65+1298.304+224.4+1/2×(1417.5+538.137)=3253.1725NGK内=Eq=qi内+qa内+q内+1/2(qp+qQ=620.928+1298.304+224.4+1/2×(1417.5+538.137)=3121.288N施工荷载：架体在主体施工阶段,重要用做安全围护,使用架体的重要工作量(活荷载)在装饰阶段。因此，施工荷载取值为2.OKN/m；垂直方向可按不超过三层同步施工。则每层的施工荷载原则值Qk=LaLb×2XlO3=1.5×0.9×2×10700(N)传递给立杆的所有施工荷载为：Nl2Ql2×3×2700=4050(N)风荷载原则值WkWk=KszW0=0.7×l×l.11X0.35XlO3=271.95(Nm2)K一风压折减系数，按有关规定取0.7;上一风荷载体型系数，按迎、挡风面积相似，架外侧采用密目网近似为彩条布时，取1;也一风压高度变化系数，按C类3Om高，取L11;w。一基本风压值，当地区为O.35KNm2o荷载组合按承重构件在使用过程中也许出现的最不利荷载组合进行计算，则其荷载效应组合如下：荷载效应组合计算项目荷载效应组合纵、横向水平杆强度与变形恒载+活荷载脚手架立杆稳定恒载+0.85（活载+风荷载）连墙杆承载力风荷载+5.OKN悬挑梁强度与变形恒荷载+活荷载三.构件承载力计算纵、横向水平杆强度、挠度横向水平杆承受脚手板传递的施工荷载，按均布荷载简支梁计算，则最大弯矩Mb=ql28=1/8(1.2P+1.4×QLb)I2=1/8(1.2×525+l.4×3000)X0.92=489(Nm)支座反力R=½(l.2X472.5+1.4X2700)=2173.5(N)<8000N扣件抗滑承载力设计值挠度：Vb=5qI4384EI=5(1.2×525+1.4×3000)×0.9,×l7.9X348×2.06×12.19×109=1.64(mm)<I150=900150=6(mm)纵向水平杆在脚手板搭接处承受由水平横杆传递的施工荷载,按最不利状况为横向水平杆置于纵向水平杆的中部，且相邻纵距水平杆处没有脚手板接头。故按集中荷载简支梁计算。则最大弯矩Ma=ql28+pl4=18×1.2×38.4×1.52+141.4×2700÷l.2(472.5+49.92)X1/2X1.5=839.25Nm)支座反力Ra=l2(Q+P)=l2(1.4×2700+l.2X(472.5+49.2)+57.6X1.2=839.25(N)<8000N扣件抗滑承载力设计值挠度：V=5ql7384EI+pl348EI=5×38.4×1.5,×107384×2.06×12.19×IO9+1.2X(24.96+237)+1.4×1350X1.53×107384×2.06X12.19X109=0.1+6.17=6.27(mm)<L/150=1500/150=10(mm)VMa>Mb，水平杆强度。=MW=839.25×1075.08XlO3=165.2(Nmm2)<f=205Nmm2设计值，纵向、横向水平杆均满足设计规定。脚手架立杆稳定性组合风荷载时架体底层立杆段的轴力NN=1.2(Ngik+Ngzk)+0.85X1.4NqkNgik=Qi外+q11外+qk外+l
