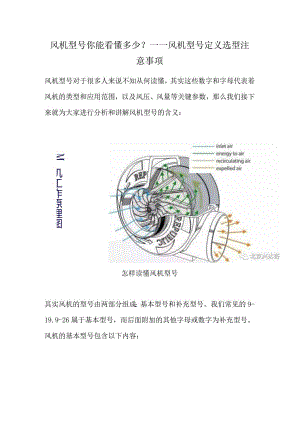

风机型号你能看懂多少？——风机型号定义选型注意事项.docx

风机型号你能看懂多少？一一风机型号定义选型注意事项风机型号对于很多人来说不知从何读懂，其实这些数字和字母代表着风机的类型和应用范围，以及风压、风量等关键参数，那么我们接下来就为大家进行分析和讲解风机型号的含义：M机工作原理图怎样读懂风机型号其实风机的型号由两部分组成：基本型号和补充型号。我们常见的9-19.9-26属于基本型号，而后面附加的其他字母或数字为补充型号。风机的基本型号包含以下内容：风机的用途代号、压力系数、风机的比转数。而风机的补充型号包含内容有：风机进口形式、机号、传动方式、旋转方向、出口位置等。下面我们举例说明：以G4-73-IINQlOD右90°为例第一个位置字母（G）代表风机的用途：归高温F二防腐B=防爆G二锅炉通风L二冷却Y二引风C二排尘。T=一般通用风机，一般省略不写。防腐风机北比兴达奇第二个位置数字（4）代表风机的压力系数：等于风机全压p乘以10并取整数后的数字，根据不同压力一般由4、5、6、9等。第三个位置（一）是连接符第四个位置数字（73）代表风机的比转数：比转数较全面地反映了风机的特性，综合了风机的流量、全压、转速三者之间的关系。比转数大，说明风机在同流量下，风压低;比转数小，说明风机在同流量下，风压高。北京兴迂哥第五个位置（1）代表风机进口吸入形式：O二双侧吸入1二单侧吸入2二二级串联吸入第六个位置（1）代表风机的设计顺序。第七个位置（No.lO）为风机机号，也是风机叶轮直径的分米数值前冠以“No.”：16二叶轮直径1.6米12二叶轮直径L2米10二叶轮直径1.0米第八个位置是字母（D）代表电动机与风机的传动方式：分别是ABCDEF六种方式。皮带传动风机A=电机直接传动B=间接联接，皮带轮在两个轴承之间C=也是间接联接，采用三角皮带，皮带轮为悬臂状D二弹性联轴器联接，风机处于悬臂状E=皮带轮联接，但风机处在两个轴承之间，比较稳定F二联轴器联接，风机在两轴承之间，用于大号风机第九个位置（右）代表从原电动机端正视叶轮旋转方向：右二叶轮向右旋转（顺时针旋转）左二叶轮向左旋转（逆时针旋转）第十个位置（90°）代表风机出风口位置：基本出风口位置有八个：0°,45°,90°,135°,180°,225°,270o，3150O风机旋向示意图了解了每个位置的定义，我们就基本了解上面这个风机的各项参数了。基本型号G4-73,锅炉通（鼓）风机，全压系数0.4,比转数11。单侧吸入，叶轮直径1m,悬臂支撑联轴器传动，右旋90。秒变风机专家有没有？弄清楚了型号定义，下面我们讨论下风机选型注意事项：风机选型注意事项在工程设计或实际应用中，合理地选择风机是一项非常重要的工作。风机一旦选定，它将在生产和生活中运行若干年，选型合理会给用户的使用带来方便和效益。离心式风机轴流式风洗凉兴这奇通风机的选用原则如下。1、在选择通风机前，应了解国内通风机的生产和产品质量情况，如生产的通风机品种、规格和各种产品的特殊用途，还应充分考虑环保的要求，以便择优选用风机。2、根据通风机输送气体的物理、化学性质的不同，选择不同用途的通风机。如输送有爆炸和易燃气体的应选防爆通风机；排尘或输送煤粉的应选择排尘或煤粉通风机；输送有腐蚀性气体的应选择防腐通风机；在高温场合下工作或输送高温气体的应选择高温通风机等。高温风机北京兴i奇3、在通风机选择性能图标上查得有二种以上的通风机可供选择时，应优先选择效率较高、机号较小、调节范围较大的一种，当然还应加以比较，权衡利弊而决定。4、如果选定的风机叶轮直径较原有风机的叶轮偏大很多时，为了利用原有电动机轴、轴承及支座等，必须对电动机启动时间、风机原有部件的强度及轴的临界转速等进行核算。5、选择离心风机时，当其配用的电机功率小于或等于75kw时，可不装设仅为启动用的阀门°当排送高温烟气或空气而选择离心锅炉引风机时，应设启动用的阀门，以防冷态运转时造成过载。、，二北京兴达奇风机人口阀6、对有消声要求的通风系统，应首先选择效率高、叶轮圆周速度低的通风机，且使其在最高效率点工作；还应根据通风系统产生的噪声和振动的传播方式，采取相应的消声和减震措施。通风机和电动机的减震措施，一般可采用减震基础，如弹簧减震器或橡胶减震器等。7、在选择通风机时，应尽量避免采用通风机并联或串联工作。当不可避免时，应选择同型号、同性能的通风机联合工作。当采用串联时，第一级通风机到第二级通风机之间应有一定的管路连接。
