风控箱技术规范.docx

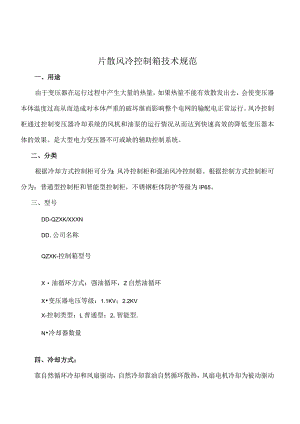

片散风冷控制箱技术规范一、用途由于变压器在运行过程中产生大量的热量，如果热量不能有效散发出去，会使变压器本体温度过高从而造成对本体严重的破坏继而影响整个电网的输配电正常运行。风冷控制柜通过控制变压器冷却系统的风机和油泵的运行情况从而达到快速高效的降低变压器本体的效果。是大型电力变压器不可或缺的辅助控制系统。二、分类根据冷却方式控制柜可分为：风冷控制柜和强油风冷控制箱。根据控制方式控制柜可分为：普通型控制柜和智能型控制柜，不锈钢柜体防护等级为IP65。三、型号DD-QZXK/XXXNDD.公司名称QZXK-控制箱型号X油循环方式：强油循环，Z自然油循环X变压器电压等级：1.1KV；2.2KVX-控制类型：L普通型：2,智能型.N冷却器数量四、冷却方式：靠自然循环冷却和风扇驱动，自然冷却靠油自然循环散热，风扇电机冷却为被动驱动冷却。五、工作原理:1、当自然环境温度略高时，需要加风扇电机驱热，这样散热就需要加装控制箱控制，通常选用自动和手动，比如九组散热器，135,7,9一组；2,4,6,8,两组；奇数组为自动组，二组手动组。2、两组投入选择可根据温度高低选择组数投入方式，当变压器顶层油温（或绕组温度）达到规定值时，自动投入奇数组风扇电机热器，偶数组为辅助组，换然之可自然冷却。六、选择方式：1、风扇电机电源是由电源转换开关选择，电源转换开关有两个选择；一个选择投入，二个选择停止。2、当选择投入后，风扇电机进入两个选择，一个自动，一个手动。3、风扇电机启动，每台电机都有转换开关选择，停止，运行，无论那台风机都随本组风扇投入或者停运.4、转换开关手柄位置决定本风扇电机方式，运行和停止，这样便于维修。5、电源正常绿色灯亮，否则红色灯亮，同时发出事故障信号。6、当每组风扇电机故障，同时发出是故障信号。
