附件1：110kV线路保护过流功能优化技术方案（征求意见稿）.docx

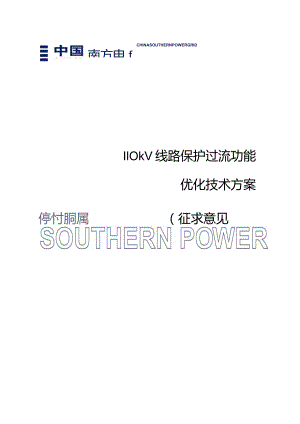

南方电f停忖胴属（征求意见稿）CHINASOUTHERNPOWERGRIDIlOkV线路保护过流功能优化技术方案一、背景在新型电力系统国家战略引领下，分布式电源大规模接入，多电源特性新特点对地区电网保护配置提出了更高要求，提升IlOkV线路保护配置光纤差动的配置率，能满足电网快速灵活运行的需要。相较于以往无光差的IlOkV线路保护，差动保护的启动投运需校验CT极性，目前南网常规站及智能站IlokV线路保护未配置过流保护，新设备启动时无可靠保护切除故障，需在上级设备（母联或主变）设置过流保护，并增加腾空母线操作，启动过程复杂。为解决上述问题，本方案对HOkV线路保护的现状进行分析，并提出优化措施。二、适用范围本方案优化对象为2018版IlOkv非安全可控电缆跳闸线路保护、2018版IIokV非安全可控光缆跳闸线路保护、2018版IlOkV安全可控电缆跳闸线路保护、2018版IlOkV安全可控光缆跳闸线路保护。后续执行要求：相关版本发布后，新投产的IIokV线路保护按要求执行；存量的IlOkV线路保护在大修、技改后，根据新设备的启动需求参照执行。三、优化原则参考22OkV线路保护逻辑，增加两段式过流保护。四、IlOkV线路保护过流保护优化技术方案1 .IlOkV线路保护功能配置现状依据Q/CSG1204079-20201OkVIlokV线路保护技术规范,现有IlOkV线路保护功能配置如表1所示。表1现有IIOkV线路保护功能配置表类别功能名称备注纵联电流差动保护主要功能纵联电流差动保护相间和接地距离保护3段零序过流保护4段PT断线过电流保护2段三相一次重合闸过负荷告警距离零序保护主要功能相间和接地距离保护3段零序过流保护4段PT断线过电流保护2段三相一次重合闸过负荷告警结合上表可知，现有IlOkV线路保护自身的主后备保护在带负荷及极性测试前均无法用作本线路的充电保护，仅能依靠远后备保护(母联过流、上级线路后备保护等)切除线路充电过程中的各类故障。2 .过流保护技术要求(1)设置带延时的两段相电流过流保护。各段相电流过流定值及延时可分别整定。当过流定值及延时条件均满足时，过流保护应可靠动作，其动作逻辑如图1所示。过流I段动作过流II段动作图1过流保护动作逻辑示意图(2)过流保护功能经过流保护投入压板和控制字投退。电缆跳闸装置和光缆跳闸装置的过流保护功能投入逻辑分别如图2和图3所不。图2电缆跳闸装置过流保护功能投入逻辑示意图图3光缆跳闸装置过流保护功能投入逻辑示意图各段过流保护不经方向元件控制。各段过流保护不经CT断线闭锁。（5）各段过流保护不经电压闭锁。（6）过流保护动作三跳并闭锁重合闸。对于电缆跳闸装置，其闭锁重合闸（或永跳）输出接点应闭合；对于光缆跳闸装置，其闭锁重合闸GOOSE（或永跳GOOSE）输出应置Io3 .压板、定值、数据集、中间节点信息修改情况（1）硬压板改动：仅电缆跳闸装置新增“过流保护硬压板”。表1电缆跳闸装置彳呆护硬压板（优化后）类别序号压板名称压板方式压板状态硬压板1纵联差动保护硬压板0.12距离保护硬压板0,13零序过流保护硬压板0,14过流保护硬压板0,15远方操作硬压板O1I6检修状态硬压板0.1软压板改动：电缆跳闸装置和光缆跳闸装置均新增“过流保护软压板”。表2保护装置软压板（优化后）类别序号压板名称压板方式压板状态软压板1纵联差动保护软压板0.12距离保护软压板0,1类别序号压板名称压板方式压板状态3零序过流保护软压板0,14过流保护软压板0,15停用重合闸软压板0,16远方投退压板软压板0,17远方切换定值区软压板O118远方修改定值软压板0.I定值改动：电缆跳闸装置和光缆跳闸装置均新增过流保护相关定值。表3新增过流保护相关定值类别序号定值名称定值范围(In为IA或5A)单位保护定值1过流I段定值(0.0520)InA2过流I段时间0.0110S3过流Il段定值(0.0520)InA4过流Il段时间0.0110S5过流保护I段0,1/7X,J-f-6过流保护Il段0,1/数据集改动：电缆跳闸装置和光缆跳闸装置均新增过流保护相关数据集信号。表4新增过流保护相关数据集信号序数据集信息名称是否强制(MZO)说明信息级别是否记入日志(Y/N)是否产生报告(Y/N)IdsTripInfo过流I段动作M1YY2过流II段动作M1YY3JsRelayEna过流保护软压板M5YY4dsRelayDin过流保护硬压板M仅电缆跳闸装置新增5YY5dsRelayState过流I段有效M对应保护功能闭锁数据集ClsRelayBlk:闭锁过流保护5YY6过流U段有效M5YY7dsRelayFunEn过流保护投入M5YY(5)中间节点信息改动：电缆跳闸装置和光缆跳闸装置均新增过流保护相关中间节点信息。表5新增过流保护相关中间节点信息序号信息名称是否强制（M/0）说明1过流I段启动M过流保护部分2过流I段动作M3过流Il段启动M4过流II段动作M附件技术标准相关要求修订情况（标黄为修改地方）6IIOkV线路保护及辅助装置技术要求6.1 线路保护配置原则6.1.1 每回110kV线路应配置一套含重合闸功能的主后一体的光纤纵联电流差动保护C6.1.2对多端T接等不具备差动保护技术条件的线路，可不配置电流差动保护功能。6.1.3 单侧电源线路且为线变串单元接线时，负荷端可不配置线路保护。6.1.4 纵联电流差动保护基础型号代码为A,无选配功能。6.1.5 距离零序保护基础型号代码为A,无选配功能。6.2线路保护技术原则6.2.1纵联电流差动保护a）差动保护只有在两侧差动功能都处于投入状态时才能动作，两侧功能投退状态不一致时应发告警信号；b）纵联电流差动保护启动元件和本侧差动元件同时动作才允许差动保护出口。应考虑线路一侧断路器处于跳闸位置时，差动保护应能可靠动作。线路两侧的纵联电流差动保护装置均应设置本侧独立的电流启动元件，必要时可用交流电压量等作为辅助启动元件，但应考虑在PT断线时对辅助启动元件的影响。差动电流不能作为装置的启动元件；c）CT断线时，应退出零差及断线相差动功能，同时断线相自动投入CT断线差动保护，CT断线差流定值可整定。未断线相的相电流差动功能正常投入；d）应允许线路两侧采用变比不同的电流互感器；e）线路两侧纵联电流差动保护装置应互相传输可供用户整定的地址码，并对地址码进行校验，校验出错时告警并闭锁差动保护；f）具有通道监视和误码检测功能，通道故障时，应能发出告警信号，必要时闭锁差动保护；g）远方跳闸可经控制字选择是否经本侧启动判据闭锁；h）差动保护应能适应过渡电阻缓慢变化的高阻接地故障。6.2.2相间及接地距离保护a）设置三段相间距离和三段接地距离保护，各段可分别投退，各段定值和时间可独立整定；b）远后备段保护，应采取措施解决中长线路躲负荷阻抗和灵敏度要求之间的矛盾；c）距离保护I、11段是否经振荡闭锁受“振荡闭锁元件"控制字控制；距离11I段固定不经振荡闭锁；d）重合闸后加速距离保护固定加速距离11段，是否经振荡闭锁受“振荡闭锁元件”控制字控制；e）手动合闸固定加速相间距离和接地距离保护Ill段，应考虑措施防止手合于空载变压器时保护误动；f）相间及接地距离III段动作固定闭锁重合闸；相间及接地距离II段动作可经控制字选择是否闭锁重合闸。6.2.3零序过流保护a）设置四段定时限零序过流保护。各段是否带方向经控制字选择，PT断线时带方向的段自动退出方向；b）零序功率方向元件，应采用自产零序电压和自产零序电流。在零序电压二次值3U0不小于IV的情况下，应保证零序方向元件的正确性；c）设置不小于IOomS短延时的零序后加速段保护，在手动合闸或自动重合时投入使用；d）零序III、IV段动作经控制字选择是否闭锁重合闸。6.2.4过流保护a）设置带延时的两段相电流过流保护。各段相电流过流定值及延时可分别整定。b）过流保护功能经过流保护投入压板和控制字投退。c）各段过流保护不经方向元件控制。d）过流保护动作三跳并闭锁重合闸。对于电缆跳闸装置，其闭锁重合闸（或永跳）输出接点应闭合；对于光缆跳闸装置，其闭锁重合闸GooSE（或永跳GOOSE）输出应置U6.2.5CT断线处理原则表2IlOkV线路保护电流互感器二次回路断线的处理原则序号保护元件处理方式1零序保护零序I段不闭锁零序I段零序II段不闭锁零序11段零序In段CT断线时应采取措施避免不正确动作零序IV段2后备距离距离I段不闭锁距离I段距离II段不闭锁距离H段距离In段不闭锁距离In段3过流保护过流I段不闭锁过流I段过流H段不闭锁过流II段4纵联差动保护闭锁零差，断线相差动门槛抬高至“CT断线后分相差动定值“5非断线侧告警长期有差流、对侧CT断线6差流越限告警后CT断线导致的差流越限，处理同CT断线7CT断线逻辑自动复归8CT断线后分相差定值固定定值（非自定义定值）6.2.6PT断线过电流保护a）PT断线自动退出距离保护，自动投入PT断线过电流保护；b）当距离保护和零序过流保护投入压板均退出时，PT断线过电流保护退出；c）PT断线过电流保护设两段，每段一时限；d）系统电压恢复过程中，正序电压大于0.5Un时，PT断线元件延时500ms返回，恢复正常逻辑。6.2.7自动重合闸技术要求a）当重合闸采用检母无压方式（表3注1）或非同期方式（表3注3）时，UX断线不应报警，不闭锁重合闸。采用其它重合闸方式时，UX断线应告警并闭锁重合闸；b）当重合闸采用检线无压方式（表3注2）或非检同期方式（表3注3）时，母线PT断线不闭锁重合闸。采用其它重合闸方式时，母线PT断线固定闭锁重合闸；c）检同期重合闸所采用的线路电压应该是自适应的，装置可接入任意相间或相电压；d）设置"停用重合闸”功能压板；e）应具有检母线无压线路有压方式、检母线有压线路无压方式、检母线无压线路无压方式和检同期方式，四种方式可组合使用，检无压方式在有压后自动转为检同期方式。重合闸启动后，应能满足最长等待时间IOmin的要求；f）具有保护启动以及断路器位置不对应启动重合闸功能，分别设立"保护启动重合闸”和,TWJ启动重合闸"控制字来投退对应功能，“保护启动重合闸”控制字退出时，保护动作应闭锁重合闸；g）后加速保护、远跳保护闺动作出口的同时
