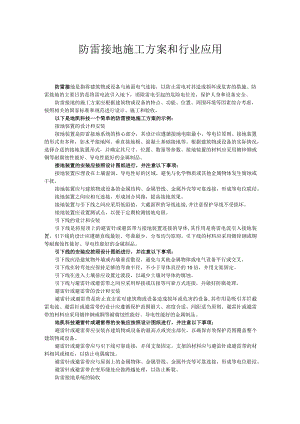

防雷接地施工方案和行业应用.docx

防雷接地施工方案和行业应用防雷接地是指将建筑物或设备与地面电气连接，以防止雷电对其造成损坏或危害的措施。防雷接地的主要目的是将雷电流引入地下，消除雷电引起的危险电位差，保护人身和设备安全。防雷接地的施工方案应根据建筑物或设备的特点、功能、位置、周围环境等因素综合考虑，按照相关的国家标准和规范进行设计、施工和验收。以下是地凯科技一个简单的防雷接地施工方案的示例：接地装置的设计和安装接地装置是防雷接地系统的核心部分，其设计应遵循接地电阻最小、等电位原则。接地装置的形式有多种，如水平接地网、垂直接地极、混凝土基础接地等。根据建筑物或设备的实际情况，选择合适的接地装置形式，并确定其尺寸、位置、数量等参数。接地装置的材料应采用镀锌钢或铜等耐腐蚀性能好、导电性能好的金属制品。接地装置的安装应按照设计图纸进行，并注意以下事项：接地装置应埋设在土壤湿润、导电性好的区域，避免与化学物质或其他金属物体发生腐蚀或干扰。接地装置应与建筑物或设备的金属结构、金属管线、金属外壳等可靠连接，形成等电位联结。接地装置之间应相互连接，形成闭合同路，提高接地效果。接地装置与引下线之间应采用低阻值、大截面积的导线连接,并注意保护导线不受损坏。接地装置应设置测试点，以便于定期检测接地电阻。引下线的设计和安装引下线是将屋顶上的避雷针或避雷带与接地装置连接的导体,其作用是将雷电流引入接地装置。引下线的设计应遵循直线最短、弯曲最少、分布均匀原则。引下线的材料应采用镀锌钢或铜等耐腐蚀性能好、导电性能好的金属制品。引下线的安装应按照设计图纸进行，并注意以下事项：引下线应沿建筑物外墙或内墙垂直敷设，避免与其他金属物体或电气设备平行或交叉。引下线在转弯处应保持足够的弯曲半径，不小于导体直径的10倍，并用支架固定。引下线在进入土壤前应设置过渡段，以减少土壤对导体的腐蚀。引下线与避雷针或避雷带之间应采用焊接或压接等可靠方式连接，并做好防腐处理。避雷针或避雷带的设计和安装避雷针或避雷带是防止直击雷对建筑物或设备造成损坏或危害的设备,其作用是吸引并拦截雷电流。避雷针或避雷带的设计应遵循保护范围最大、高度合适、间距适当原则。避雷针或避雷带的材料应采用镀锌钢或铜等耐腐蚀性能好、导电性能好的金属制品。地凯科技避雷针或避雷带的安装应按照设计图纸进行，并注意以下事项：避雷针或避雷带应安装在建筑物或设备的最高点或突出部位，以确保有效保护范围覆盖整个建筑物或设备。避雷针或避雷带应与引下线可靠连接，并用支架固定，支架的材料应与避雷针或避雷带的材料相同或相近，以防止电偶腐蚀。避雷针或避雷带应与屋面上的金属物体、金属管线、金属外壳等可靠连接，形成等电位联结。避雷针或避雷带在变形缝处应做跨越处理，以防止断裂。防雷接地系统的验收防雷接地系统施工完成后，应进行验收，以检验其是否符合设计要求和国家标准。验收的内容包括：接地装置的接地电阻值，应不大于国家标准建筑物防雷设计规范GB50057-2010规定的数值。引下线、避雷针或避雷带的敷设情况，应符合设计图纸和国家标准建筑物防雷装置检测技术规范GB/T21431-2015规定的要求。防雷接地系统的完整性、可靠性和安全性，应符合国家标准电气装置安装工程接地装置施工及验收规范GB50169-2016规定的要求。地凯科技防雷接地的行业应用防雷接地是一种广泛应用于各个行业和领域的技术措施，其主要作用是保护人身和设备安全，防止雷电造成火灾、爆炸、电击、电磁干扰等危害。以下是一些防雷接地的行业应用的示例：通信行业：通信设备是容易受到雷电影响的设备之一，因为它们通常安装在高处或开阔处，且具有复杂的电气连接。为了保护通信设备免受直击雷和感应雷的干扰和损坏，通信行业需要采用专业的防雷接地系统，包括接地网、引下线、浪涌保护器等设备。例如，载波通信机房二次设备防雷工程施工方案4就是一个具体的案例。石油化工行业：石油化工设施是容易受到雷电引发火灾和爆炸危险的设施之一，因为它们通常存储和处理易燃易爆物质，且具有复杂的管道网络。为了保护石油化工设施免受直击雷和感应雷的危害，石油化工行业需要采用专业的防雷接地系统，包括接地网、引下线、避雷针或避雷带、防爆接地箱等设备。例如，石油化工企业防雷接地系统设计与施工就是一个具体的案例。风力发电行业：风力发电机组是容易受到雷电影响的设备之一，因为它们通常安装在高处或开阔处，且具有复杂的电气连接。为了保护风力发电机组免受直击雷和感应雷的干扰和损坏，风力发电行业需要采用专业的防雷接地系统，包括接地网、引下线、避雷针或避雷带、浪涌保护器等设备
