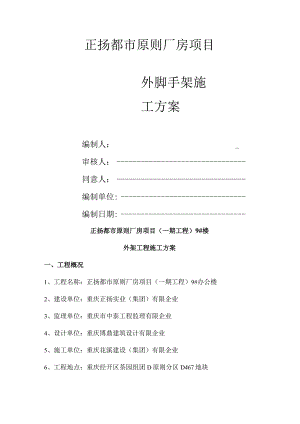

正扬都市原则厂房项目外脚手架施工方案编制人：_审核人：同意人：编制单位:编制日期:正扬都市原则厂房项目（一期工程）9#楼外架工程施工方案一、工程概况1、工程名称：正扬都市原则厂房项目（一期工程）9#办公楼2、建设单位：重庆正扬实业（集团）有限企业3、监理单位：重庆市中泰工程监理有限企业4、设计单位：重庆博鼎建筑设计有限企业5、施工单位：重庆花溪建设（集团）有限企业6、工程地点：重庆经开区茶园组团D原则分区D467地块7、工程规模：建筑面积合计：12507.16o8、建筑功能：建筑（配套设施），二类高层9、构造形式：钢筋胫框架剪力墙构造10、本工程抗震设防裂度为6度，安全等级为二级。二、设计根据1、本工程有关施工设计图纸；2、本企业程序文献及其他支持文献；3、施工组织设计与施工管理程序；4、建筑施工扣件式钢管脚手架安全技术规范JGJ1302023;5、建筑施工安全检查原则JGJ59-996、建筑施工高处作业安全技术规范JGJ80-917、施工手册第三版第一册脚手架工程分部8、建筑构造荷载规范GB50009-20239、钢构造设计规范GB50017-2023三、脚手架的搭设为了保证在整个工程中的安全，实现项目部确定的安全生产目的，根据工程所处地理位置和我司企业形象的规定，我们决定采用双排脚手架与构造同步搭设的措施来保证临边安全。外墙钢管脚手架的搭设：（1）1-6层采用双排钢管脚手架搭设。根据施工规定，其脚手架外立杆距墙1.35m,内立杆距墙0.15m,立杆横距1.20m,纵距1.8m,步距1.8m,连墙方式采用单杆穿墙连接，二步二跨设置一道连墙杆件，剪刀撑、斜撑等整体拉接杆应随墙搭升时架子一起及时设置。（2）6层以上采用悬挑槽钢外脚手架。立杆离墙面距离：内立杆：0.15横距Lb=0.8外立杆：0.95m立杆纵向间距：La=I.8m步距：1.8m小横杆间距：1.5m连墙件竖向间距：Y=3.0m（二步），水平间距Z1=3.0m（二跨）槽钢选用16,W=108.3cw3=25NZinm2悬挑槽钢外架每次搭设高度为6层共18m,搭设楼层为712层,1318层（即每次悬挑槽钢挑6层）。所有外架只考虑为安全防护。（3）水平安全防护设置：考虑到本工程是高层建筑施工，我们决定在27m施工完后，随即在9层搭设一道水平安全防护架。为了不影响27m如下的施工和整个水平防护架的美观，决定该水平安全防护架采用悬挑架形式，向外悬挑45m,需增设斜拉钢索，及吊架方式。四、常用数据：1、钢管采用48X3.5,其截面特性：A=489mm2,I=12.19cm,截面模量W=5.08cm3,回转半径i=l.58cm；2、地面粗糙度C类；3、,基本风压30=0.4kNnf;4、1.8×6.Om绿色密目安全网网目尺寸为5.0×5.0mm,绳径3.2mm,自重0.01kNl112,安全网全封闭；5、脚手板自重原则值：采用竹串片脚手板：0.35kN/m2；6、拦板与挡板脚手板自重原则值:0.01kN/m2；7、每米立杆承受的构造自重原则值：0.1394kN/m；8、装饰脚手架作业层上施工均布活荷载：2kN/m2；9、风荷载传给立柱的竖向原则值：k=0.7.s=0.7×0.095×0.84×0.4=0.022kN/m2;10、扣件日勺每个自重0.0132kN;计算单元如下图所示:五、构造模板及支撑杆件验算：5.1 一至二层外脚手架的验算载计算：5.1.1 水平风荷载原则值：H=6时，4=0.84查施工手册得：4=1.0e=1.00.7=0.7cok=O.7.z5fVo=0.7×0.84×0.7×0.4=065kNItn25.L2立杆稳定性验算：查建筑施工手册(第二版)表5-7、表5-14、表5-15,表5-16得：构架基本构造杆件自重计算基数g,=01089kNm;作业层面材料自重计算基数gk2=04112kNm；整体拉结和防护材料辎重计算基数ga=00768kNm;作业层施工荷载计算基数或=L2&N/m(1)恒载的原则值GkGk=Hi(gkl+gk3)+n(g*2=18×(0.1089+0.0768)+2×1.5×0.4112=4.581ZN施工荷载原则值QkQk=nxlaqk=2×1.5×1.2=3.6kN脚手架以相等的步距、柱距、排距、连墙间距搭设，底层的立柱段所受压力最大，为脚手架日勺验算部位。(3)计算立柱段的轴心压力设计值N'=2NGk÷0.85X1.4NQik=12×4.58+0.85×1.4×(3.6÷0.022)=9.8IZN/=I(4)立柱稳定性验算立柱截面面积A=4.89×IO2W回转半径i=15.8三?钢材抗压强度设计值fc=205NZmm2立柱计算长度系数=1.50立柱长细比：2=z=1.155×L5×150015.80=164用插入法查表得轴心受压杆件的稳定系数夕=0.262风荷载在立杆段产生的最大弯矩计算；首先确定外装饰脚手架日勺挡风系数0,本工程的外装饰脚手架外立面采用密目式安全网全封闭，因此取挡风系数夕=0.7。作用于立柱的风线荷载原则值：=kla=0.165X0.262×1.5=().0653NImMW=O.12小2=0.12×0.053×1.52=14.314ZN博组合风荷载计算时，立柱稳定满足下式：-+f=2O5Nmm2AW=76.6N / nvn?MtV O.85x1.4gJ,2ioW 5.08x10 3N_9,81×1030.262×4.89×IO2=3N / mm20.85×1.4×0.165×10'3×1500×150025.08×103因止匕-+=7.66+13=89.6Vw?2/=2057Va三2满足规定。5.L3扣件连接抗滑移计算：连墙件所受水平力设计值为N1=.4kAw+Ns=A×0.(J22×3×3+5=5.3kN<SkN因此一颗扣件可以满足规定。5.L4小横杆计算：5小横杆所受荷载简化为均布荷载：458q=-=3.S2kNm1.25小横杆所受日勺最大弯矩：M=0.125/2=0.125×3.82×1.22=UskNln5强度计算：=M/W=0.69×IO6÷(5.08×103)=35.SNmm2<f=205Nn2满足规定5挠度计算：W=5ql4/(384EZ)=5×3.82×12004÷(384×2.06×105×12.19×IO4)=4.b三<150=1200/150=Snvn满足规定。5.1.5大横杆受弯承载力计算:5大横杆所受荷载简化为集中荷载：P=-=-=2.29kNm225大横杆所受日勺最大弯矩：M=0.25/2=025×2.29×1.5=0.86kNm5强度计算=MW=0.86×106÷(5.08×103)=1697V2<f=2O5Nmm2满足规定5挠度计算：W=Pl3/(48E/)=2.29×IO3×15003÷(48×2.06XIO5×12.19×IO4)=6.4三</150=1500/150=IOnVn满足规定。5.L6立杆地基承载力计算：N="手=6.87AM根据公式=W<=心£次4Ass查建筑施工手册(第二版)表12-9地基承载力原则值=430火&,查建筑施工扣件式钢管脚手架安全技术规范L=05经计算得每根立杆下所垫木防面积不不不不大于350cm2.5.2悬挑槽钢外架中槽钢的搭设与验算：16号槽第P-叫2端环N5.2.1锚环、悬挑槽钢安装槽钢在梁板碎浇筑前预埋锚环。待碎抵达设计强度后，将槽钢穿入锚环，并伸出边梁外L05m,槽钢与锚环之间的空隙用木楔填充密实。用十字扣件将槽钢的两个端头与钢管锁牢，该钢管应连通。在距槽钢悬挑端头50mm处焊接长为IoOmm的25钢筋。焊接前，应将槽钢翼缘上钢筋焊接中心点50mm范围的铁锈、灰垢彻底清理洁净，焊接时，焊缝宽度应不不大于钢筋边缘5m,并应沿钢筋四面加焊侧面焊缝23层，焊缝应饱满，表面应平整。52.2双排外架时搭设：5立杆：待所有槽钢翼缘上的钢筋焊接好后，将立杆套入钢筋。立杆必须与水平横杆及连墙件一起搭设。立杆接头必须采用对接扣件连接，接头交错布置，相邻立杆接头不能设置在同步或同跨内，且相邻两个接头位置错开必须不不大于500mm,接头中点至主节点不合适步距的l3o5.2.3槽钢承载力计算：NGik=18×0.1394+(0.35X().8×1.5+1.5×0.14)+1.5×18×0.01=3.4MNNCk=2x0.8X1.5=2.4KV因此N外=1.2×(3.4l+0.0132×7)+1.4×2.4=7.56%NN内=(18×0.1394÷0.35×0.8×1.5)+0.0132×7×1.2+2×0.8×1.5×1.4=6.99kNMinax=PZ=6.99×0.15÷7.56×0.95=8.23RNm=MrW=S.23×IO6/1.05×108.3×IO3=IlAN/nn1<f=Nlnvn1满足规定。ymax=P33E=(6.99×103×1503+7.56×103×7503)3×2.06×104×866.2x105=1.22mn</400=2.3Snn5.2.4锚环验算：采用12钢筋锚环，A=3nn2=25Nnn2计算简图如下：Pfi，tNNh.120015。800,P×1.2=6.99×0.15+7.56×0.95P=6.86上N<113×215=24.3满足规定。通过验算，12锚环满足规定，为防止对板的局部破坏，可采用对锚环处加设14150时钢筋进行局部加强处理。六、安全防护设施施工6. 水平悬挑安全防护架搭设7. 1.l由于本工程是高层施工，为防止物体坠落，搭设水平防护极为重要。结合现场实际状况，在14层即39m,在外防护架拆除后即沿建筑外轮廓一圈设置一道水平悬挑安全防护架。7.1. 2在施工39m层梁板时，应在梁板上预留锚拉环，拉环采用12,间距2m,立杆跨距为1.5m,排距2m,同步在42m层边梁上按间距2m预留拉钢丝绳用中25锚筋。6.1.3水平防护架的搭设及技术措施6水平防护架的搭设措施待楼层施工至27m层以上时，用钢丝绳将上一层构造边梁上的锚筋与水平悬挑钢管端头和水平横杆的节点进行牢固连接，并用双钢卡卡紧。再搭设悬挑斜杆，所有悬挑斜杆外结点都必须采用双扣件连接。安全防护架搭设完毕后应立即铺设一层安全防护棚，先满铺竹跳板，竹跳板与钢管应用铁丝牢固连接，再满铺竹篱笆，竹篱笆与竹跳板也应用铁丝牢固连接，最终铺设一层密眼安全网。6防护架材料规定水平防护架：选用符合规范规定日勺d)48X3.5钢管和扣件，锚环12的钢筋选用优质I级钢，钢丝绳选用直径为13mm、公称抗拉强度为1550Nmm2B¾6X37的优质钢丝绳，楠竹跳板，选用加厚型、牢固的楠竹跳板、竹篱笆，选用编织紧密的竹篱笆，严禁使用虫蛀的楠竹跳板及竹篱笆。6水平防护架的验算：水平悬挑钢管悬挑长度4m,间距2m,采用小48X3.5钢管，选用直径为13mm.公称抗拉
