锚杆(索)原材料.docx

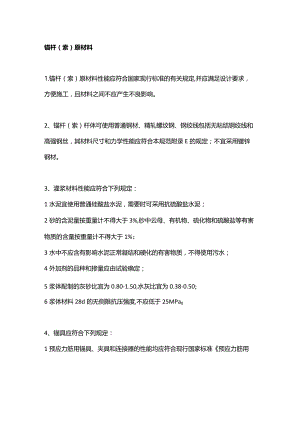

锚杆（索）原材料1.锚杆（索）原材料性能应符合国家现行标准的有关规定,并应满足设计要求，方便施工，且材料之间不应产生不良影响。2、锚杆（索）杆体可使用普通钢材、精轧螺纹钢、钢绞线包括无粘结钢绞线和高强钢丝，其材料尺寸和力学性能应符合本规范附录E的规定；不宜采用镀锌钢材。3、灌浆材料性能应符合下列规定：1水泥宜使用普通硅酸盐水泥，需要时可采用抗硫酸盐水泥；2砂的含泥量按重量计不得大于3%,砂中云母、有机物、硫化物和硫酸盐等有害物质的含量按重量计不得大于1%；3水中不应含有影响水泥正常凝结和硬化的有害物质，不得使用污水；4外加剂的品种和掺量应由试验确定；5浆体配制的灰砂比宜为0.80-1.50,水灰比宜为0.38-0.50;6浆体材料28d的无侧限抗压强度,不应低于25MPa04、锚具应符合下列规定：1预应力筋用锚具、夹具和连接器的性能均应符合现行国家标准预应力筋用锚具、夹具和连接器GB/T14370的规定；2预应力锚具的锚固效率应至少发挥预应力杆体极限抗拉力的95%以上，达到实测极限拉力时的总应变应小于2%;3锚具应具有补偿张拉和松弛的功能，需要时可采用可以调节拉力的锚头；4锚具罩应采用钢材或塑料材料制作加工，需完全罩住锚杆头和预应力筋的尾端，与支承面的接缝应为水密性接缝。5、套管材料和波纹管应符合下列规定：1具有足够的强度，保证其在加工和安装过程中不损坏；2具有抗水性和化学稳定性；3与水泥浆、水泥砂浆或防腐油脂接触无不良反应。6、防腐材料应符合下列规定：1在锚杆设计使用年限内，保持其防腐性能和耐久性；2在规定的工作温度内或张拉过程中不得开裂、变脆或成为流体；3应具有化学稳定性和防水性,不得与相邻材料发生不良反应；不得对锚杆自由段的变形产生限制和不良影响。7、导向帽、隔离架应由钢、塑料或其他对杆体无害的材料组成，不得使用木质隔离架。
