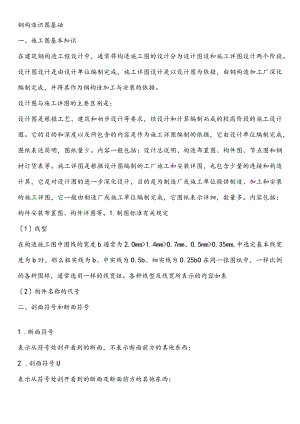

钢构造识图基础一、施工图基本知识在建筑钢构造工程设计中，通常将构造施工图的设计分为设计图设和施工详图设计两个阶段。设计图设计是由设计单位编制完成，施工详图设计是以设计图为依据，由钢构造加工厂深化编制完成，并将其作为钢构造加工与安装的依据。设计图与施工详图的主要区别是：设计图是根据工艺、建筑和初步设计等要求，经设计和计算编制而成的较高阶段的施工设计图。它的目的和深度以及所包含的内容是作为施工详图编制的依据，它由设计单位编制完成，图纸表达简明，图纸量少。内容一般包括：设计总说明、构造布置图、构件图、节点图和钢材订货表等。施工详图是根据设计图编制的工厂施工和安装详图，也包含少量的连接和构造计算，它是对设计图的进一步深化设计，目的是为制造厂或施工单位提供制造、加工和安装的施工详图，它一般由制造厂或施工单位编制完成，它图纸表示详细，数量多。内容包括：构件安装布置图、构件详图等。1.制图标准有关规定1线型在构造施工图中图线的宽度b通常为2.Omm>1.4mm>O.7mm、O.5mm>O.35mm,中选定基本线宽度为b时，那么粗实线为b、中实线为O.5b、细实线为O.25bO在同一张图纸中，一样比例的各种图样，通常选用一样的线宽组。各种线型及线宽所表示的内容如表2构件名称的代号二、剖面符号和断面符号1 .断面符号表示从符号处剖开看到的断面，不表示断面前方的其他东西；2 .剖面符号U表示从符号处剖开看到的断面及断面前方的其他东西；3 .在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。看物的方向是从粗线朝文字的方向看。粗线表示人的眼睛，文字表示看的期向。三、索引符号及节点符号1.不带剖视方向的索引左边为索引，右边为对应的节点，表示将圈画中的局部放大绘制细节。=中的字母a表示参看节点，底下的“一”表示”在本图中，如果节点详图不在本图中，就写对应的图纸编号，比方“详图-09或“09等。有时也直接索引出来后直接放大，不用到节点符号，如以以下图：二、钢构造节点详图。刚连接和较连接较连接：被连接的构件在连接处不能相对移动，但可以相对转动，具体有松螺栓，松钾等，如折受伞伞骨间的连接，门与门框的连接。刚连接：被连接的构件在连接处既不能相对移动又不能相对转动，具体有样接，胶接,焊接，钾接等，如固定铁床间的连接，不可移动的桌腿与桌面之间的连接等钢构造节点有刚接和较接的区分，比较直观的区分方法就是看节点能否传递弯矩。一般教材中选取的模型认为，型钢的弯矩主要由翼缘承受，剪力由翼缘和腹板共同承受。较接节点的通常做法是只连接腹板，翼缘自由。一般说的刚接或钱接，都是理论假定的。按照实际采用的构造，节点都是半刚性半较接的，但是要抓主要的矛盾。一般翼缘焊接腹板栓接，那么可以按照刚接进展。其他情况，节点虽然也有传递一些弯矩，但是传递的弯矩很小图27为柱拼接连接详图。在此详图中，可知此钢柱为等截面拼接，HW452X417表示立柱构件为热轧宽翼缘H型钢，高为452mm,宽为417mm,截面特性可查型钢表GB/T112637998;采用螺栓连接，18M20表示腹板上排列18个直径为20mm的螺栓，24M20表示每块翼板上排列24个直径为20mm的螺栓，由螺栓的图例，可知为高强度螺栓，从立面图可知腹板上螺栓的排列，从立面图和平面图可知翼缘上螺栓的排列，栓距为80mm,边距为50mm;拼接板均采用双盖板连接，腹板上盖板长为540mm,宽为260mm,厚为6mm,翼缘上外盖板长为540mm,宽与柱翼宽一样，为417mm,厚为10mm,内盖板宽为180mm。作为钢柱构件，在节点连接处要能传递弯矩、扭矩、剪力和轴力，柱的连接必须为刚性连接。3.梁拼接连接详图梁的拼接形式与柱类同。
