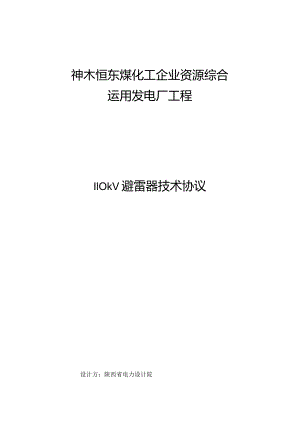

神木恒东煤化工企业资源综合运用发电厂工程IlOkV避雷器技术协议设计方：陕西省电力设计院需方：神木恒东煤化工企业资源综合运用发电厂供方：衡阳华瑞电气有限企业二OO八年H一月供货需求一览表1（需方填写）项目名称设备名称型号规格和重要参数单位数量1IlokV氧化锌避雷器Y10W5-108/281W台62漏电流监测器配套只6需求一览表2：备品备件（需方填写）序号名称规格单位数量1漏电流监测器配套只1供货范围1：避雷器（供方填写）项目名称设备名称型号规格和重要参数单位数量1UokV氧化锌避雷器Y10W5-108/281W台62放电计数器台6供货范围2：备品备件（供方填写）序号项目名称规格单位数量1必备在线监测仪JCQ-I台62推荐1总则1.1 一般规定本设备技术协议是用于神木恒东煤化工企业资源综合运用发电厂工程的HOkV避雷器，它提出了该避雷器本体及附属设备的功能设计、构造、性能、安装和试验等方面的技术规定。供方提供0设备应满足本技术协议的规定，供方也可以推荐满足本技术协议规定0类似定型产品，但必须提出详细0协议偏差。本协议提出了对避雷器本体及其附属件的技术参数、性能、构造、试验等方面0¾技术规定。本协议提出日勺是最低程度日勺技术规定，也未对一切技术细节做出规定，也未充足引述有关原则和协议的条文，供方应提供符合有关最新版本原则和本协议0¾优质产品O假如供方没有以书面形式对本协议B¾条文提出异议，则意味着供方提供的设备完全符合本协议B¾规定。本协议书所使用0¾原则如与供方所执行B¾原则不一致时，按较高原则执行。协议书经需方及供方双方确认后，作为协议时不可分割0¾一部分。协议书中波及有关商务方面B内容，如与招标文献日勺第一卷商务部分有矛盾时，以商务部分为准。本协议书未尽事宜，由需方和供方双方在协议技术谈判时协商确定。1.2 供方应提供0资格文献供方在投标文献中应提供下列有关资格文献。供方提供LLI款规定B近来5年内IIOkV电压等级设备0¾销售记录及对应0最终顾客的使用状况证明。使用状况证明必须有投运0最终一次0¾现场测试或防止性测试数据。供方或制造商拥有日勺有权威机关颁发0ISO-9000系列B认证书或等同0¾质量保证体系认证证书。供方或制造商具有履行协议所需的生产技术和生产能力的文献资料。供方有能力履行协议设备维护保养、修理及其他服务义务B¾文献。供方或制造商提供B¾HOkV电压等级设备的有效型式试验汇报、近来一次的定期试验汇报、其他证明产品尤其性能B¾有效试验汇报和产品鉴定证书。按照本协议书规定的环境条件和产品使用阐明书正常运行，提供设备寿命不少于30年B¾质量承诺书。其他需要B¾资料。1.3 工作范围本协议书的使用范围仅限于本工程所订的12也金属氧化物避雷器（如下简称避雷器）。其中包括避雷器本体及其辅助设备的功能设计、构造、性能、安装和试验等方面的技术规定，以及供货和现场技术服务。1. 3.2本技术协议的目的不是列出设备的所有细节，不过供货商应提供高质量的完整的避雷器及其附件，以满足本技术协议书的规定，以及工程设计和制造工艺原则的规定。（见表1）1.4 对设计图纸、试验汇报和阐明书0规定图纸及图纸0承认和交付(1)技术文献日勺发送供货商在协议签订后须提供下列份数的技术文献，并直接寄送有关各方。(a)寄送文献、份数、单位及地址见表1。(b)规定0技术文献及寄送时间见表2(c)供方方应提供详细的装箱清单。表1：序号文件名份数发送单位1承认图2陕西省电力设计院发电企业电控室西安市雁塔区雁翔路99号，7100542最终图*5陕西省电力设计院发电企业电控室西安市雁塔区雁翔路99号，7100543阐明书4试验汇报注：除表中提供的技术文献外，制造商应提供加盖工厂公章或签字的正式图纸及AutoCAD2023版本下B¾所有最终图B¾CAD磁盘(.DWG格式文献)。表2：一序号文献内容寄送时间1图纸类：总装图(b)安装图(C)铭牌图(d)构造图(e)配套件图技术协议签订后2周内供货商应提供承认图纸。工程师在收到承认图纸后2周内，应将经确认的1份图纸由业主寄送供货商。供货商收到经确认的图纸1周内，应提出最终图。序号文献内容寄送时间2阐明书应包括下列内容：(a)安装、运行、维护的完整阐明和数据；(b)所有附件的所有部件序号的完整资料；(C)例行试验数据；(d)其他合用的资料和阐明。设备装运前4周3试验汇报：(a)型式试验汇报(b)例行试验汇报(0标书规定日勺其他试验汇报和重要部件试验汇报投标时随标书提供；设备装运前投标时随标书提供注：1)每台避雷器应提供一份阐明书,随设备一起发运。2)重要部件试验汇报包括瓷套、电阻片，绝缘件，均压电容，一次接线端子板等。(2)所有技术文献均应用中文书写,并采用SI公制国际单位制。供方免费提供应需方所有最终版的图纸、资料及阐明书。其中图纸应包括总装配图及安装时设备位置的精确布置图，并且应保证需方可按最终版的图纸资料对所供设备进行维护，并在运行中进行更换零部件等工作。(3)需方工程师(如下简称工程师)有权对供货商的供货设备图纸的不妥之处提出修改意见,对此业主不承担附加费用。供货商应对业主方的修改意见,在图纸上进行修改,供货的设备必须符合最终审定承认后的正式图纸。(4)在收到需方对图纸的J最终承认之前,供货商提前采购材料或加工制造而发生的任何风险和损失由供货商自行承担。(5)图纸经业需方可后，并不能排除供货商对其图纸的完整性及对卧J性应负的责任。图纸资料应包括如下内容:a）总装图：应表达设备总0¾装配状况，包括外形尺寸、设备的重心位置与总质量；瓷外套0爬电距离、干弧距离、伞裙尺寸；受风面积，固有频率；接线端子形状、位置、尺寸、材料及容许B作用力；均压环（如有）的尺寸；运送尺寸和质量等；并附电气和机械特性数据。b）安装图：应标明设备的安装方式（座式、箍夹式、悬挂式等）、安装尺寸、绝缘底座外形、安装孔（或安装用螺栓）的位置和尺寸及连接线截面图等。c）铭牌图：应包括持续运行电压、额定电压、直流ImA参照电压、额定频率、标称放电电流、压力释放试验电流、制造厂名或商标、避雷器型号和标志、元件装配位置标志、制造年月及编号等。d）构造图：避雷器构造的剖视图。e）配套件图：均压环、带漏电流监测功能的动作记数器等配套的图纸及安装图。f）安装协议。对试验汇报B规定a）完整B¾型式试验汇报，近来的定期试验汇报。b）近来的整套避雷器出厂试验汇报。c）重要部件汇报：包括瓷套、非线性电阻片、绝缘件，均压电容，监测装置等的试验汇报。d）证明产品尤其性能的试验汇报。对阐明书的规定阐明书应包括安装、运行、维护和所有附件的完整阐明和数据。a）避雷器型号的含义阐明。b）产品性能指标（含配套件）C）避雷器元件装置位置、序号、互换性的阐明及完整资料。d）重要零、部件0阐明；e）保管、维护、储运及包装的阐明。其他资料a）整只避雷器0抗地震强度0试验或计算汇报。b）大电流冲击耐受试验汇报（供方可提供大电流下B¾残压值）。c）避雷器电位分布曲线。d）非线性电阻片老化试验曲线。e）非线性电阻片B¾V-A特形曲线，电流区域至少涵盖10A40kA.f）运行中B¾避雷器B¾劣化判断阐明资料。1.5 原则和协议所有投标设备，除本技术协议中规定日勺技术参数、性能规定和原则外，其他均应遵照最新版本的中国国标（GB）及国际单位制（SI）,这是对设备的最低规定。假如供方有自己的原则或协议，须经需方同意后方可采用，但不能低于中国国标B¾有关规定；特殊状况由供需双方另行约定。本技术协议是参照如下原则制定的，投标设备应符合本技术协议的规定，本技术协议未作规定的规定按照下列原则执行。GBl1032交流无间隙金属氧化物避雷器GB311.1高压输变电设备的绝缘配合GB/T16927.1-2高电压试验技术GB7354局部放电测量GB/T5582高压电力设备外绝缘污秽等级GBl1604高压电器设备无线电干扰测试措施所有螺栓、双头螺栓、螺丝、管螺纹、螺栓头及螺帽等均应符合国标(GB)及国际单位制(SI)的原则。1.6必须提交0技术数据和信息1.6.1每个供方应提供附录A中列举日勺技术数据，供方提供B¾技术数据应保证为运行数据，这些数据将作为协议的一部分，任何与这些数据的偏差都应经需方的同意。1. 6.2制造商产品特性参数和其他需要提供日勺信息。1.3.3 制造商业绩记录应包括：设备简要参数、所使用日勺工程名称、安装地点、投运时间、运行状况(需有检测数据)、运行评价、使用单位联络人及等；1.3.4 其他需要B¾资料。1. 7备品备件1.1.1 供方应提供安装时必需B¾备品备件，价款应包括在投标总价中。1.1.2 供方需要时备品备件列在设备需求一览表中，供方应按项目分别报价，备品备件价格应含在投标总价中。1.1.3 供方应推荐也许使用B¾备品备件列入表格中。1.1.4 所有备品备件应为全新产品，与己经安装设备的对应部件可以互换，具有相似的规格材质和制造工艺。1.1.5 所有备品备件应装在箱内，采用防尘、防潮、防止损坏等措施，并应与主设备一并发运，同步标注“备品备件”，以区别于本体。1.8专用工具与仪器仪表1.8.1 供方提供安装时必需的专用工具和仪器仪表，费用应包括在投标总价中。1.8.2供方需要的专用工具和仪器仪表列在设备需求一览表中。1.8.3供方推荐也许使用B专用工具和仪器仪表，并分别列出其单价和总价，供需方选购。1 .8.4所有专用工具与仪器仪表必须是全新的、先进的且须附详细使用阐明资料。2 .8.5专用工具与仪器应装于箱内，注明“专用工具”、“仪器”，并标明“防潮”、“防尘”、“易碎”、“向上”、“勿倒置”等字样，同主设备一并发运。1.9安装、调试、性能试验、试运行和验收协议设备的安装、调试将由业主根据供方提供的技术文献和阐明书的规定在供方技术人员指导下进行。1.9.2 协议设备日勺性能试验、试运行和验收根据本投标书规定日勺原则、规程协议进行。1.9.3 完毕协议设备安装后，业主和供方检查和确认安装工作，并签订安装工作证明书，该证明书共两份，双方各执一份。1.9.4 验收时间为安装、调试、性能试验和试运行完毕后三个月内。在此期间，假如所有的协议设备都已到达各项技术指标，并稳定运行168小时，业主、供方双方应签订协议设备的验收证明书，该证明书共两份，双方各执一份。1.9.5 对于安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满足协议规定期，业主、供方双方共同分析原因，分清责任，如属制造方面的原因，波及索赔部分按商务条款执行。2使用条件2.1正常使用条件周围空气温度最高气温：+41.2最低气温：-29历年平均气温：8.5历年平均最大日降水量：14Llmm2.2.3 最大风速：20.7m/s2.2.4 数年平均相对湿度：55%2
