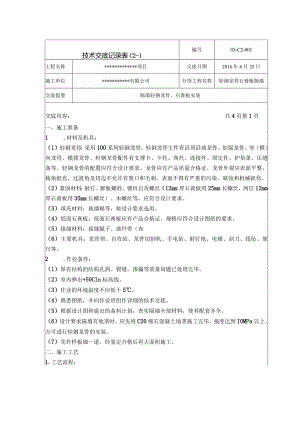

技术交底记录表C2-1编号03-C2-001工程名称*项目交底日期2016年6月25日施工单位*有限公司分项工程名称轻钢龙骨石膏板隔墙交底提要隔墙轻钢龙骨、石膏板安装交底内容：共4页第1页一、施工准备1 .材料及机具：（1）轻钢龙骨：采用100系列轻钢龙骨。轻钢龙骨主件有沿顶沿地龙骨、加强龙骨、竖（横）向龙骨、横撑龙骨。轻钢龙骨配件有支撑卡、卡托、角托、连接件、固定件、护角条、压缝条等。轻钢龙骨的配置应符合设计要求。龙骨应有产品质量合格证。龙骨外观应表面平整，棱角挺直，过渡角及切边不允许有裂口和毛刺，表面不得有严重的污染、腐蚀和机械损伤。（2）紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝（12mm厚石膏板用25mm长螺丝，两层12mm厚石膏板用35mm长螺丝）、木螺丝等，应符合设计要求。（3）填充材料：玻璃棉等，按设计要求选用。（4）纸面石膏板：纸面石膏板应有产品合格证。规格应符合设计图纸的要求。（5）接缝材料：接缝腻子、玻纤带（布（6）主要机具：龙骨剪、自攻钻、龙骨切割机、手电钻、射钉枪、电锤、刮刀、线坠、靠尺等。2 .作业条件：（1）原有结构的结构孔洞、裂缝、渗漏等质量问题已处理完毕。（2）室内弹出+50CIn标高线。（3）作业的环境温度不应低于5。（4）熟悉图纸，并向作业班组作详细的技术交底。（5）根据设计图和提出的备料计划，查实隔墙全部材料，使其配套齐全。（6）设计要求隔墙有地垄时，应先将C20细石混凝土地垄施工完毕，强度达到IOMPa以上，方可进行轻钢龙骨的安装。（7）先作样板墙一道，经鉴定合格后再大面积施工。二、施工工艺1.工艺流程：审核人交底人接受交底人技术交底记录表C2-1编号03-C2-001工程名称*项目交底日期2016年6月25日施工单位*有限公司分项工程名称轻钢龙骨石膏板隔墙交底提要隔墙轻钢龙骨、石膏板安装交底内容：共4页第2页弹线一沿顶、沿地龙骨固定一边框龙骨固定一墙体竖龙骨安装一安装门、窗框一安装附加龙骨一安装支撑龙骨一检查龙骨安装一电气铺管安附墙设备一安装一面罩面板f填充隔声材料f安装另一面罩面板f接缝及护角处理f质量检验2.操作工艺：（1）弹线、分档：在隔墙与上、下及两边基体的相接处，应按龙骨的宽度弹线。弹线清楚，位置准确。根据罩面板的长、宽分档，以确定竖向龙骨；横撑及附加龙骨的位置。（2）固定沿项、沿地龙骨；沿弹线位置固定沿项、沿地龙骨，可用射钉或膨胀螺栓固定，固定点间距应不大于60Omnb龙骨对接应保持平直。（3）固定边框龙骨：沿弹线位置固定边框龙骨，龙骨的边线应与弹线重合。龙骨的端部应固定，固定点间距应不大于Inb固定应牢固。边框龙骨与基体之间，应按设计要求安装密封条。（4）安装竖向龙骨应垂直，龙骨间距为40Ommo（5）门框采用槽钢加固。（6）罩面板横向接缝处，如不在沿顶、沿地龙骨上，应加横撑龙骨固定板缝。（7）电气铺管、安装附墙设备：按图纸要求预埋管道和附墙设备。在另一面石膏板封板前进行，并采取局部加强措施，固定牢固。电气设备专业在墙中铺设管线时，应避免切断横、竖向龙骨，同时避免在沿墙下端设置管线。龙骨检查校正补强：安装罩面板前，应检查隔断骨架的牢固程度，门窗框、各种附墙设备、管道的安装和固定是否符合设计要求。如有不牢固处，应进行加固。龙骨的立面垂直偏差应W3mm,表面不平整应W2三°（8）安装石膏罩面板：纸面石膏板墙接缝采用平缝：石膏板宜竖向铺设，长边（即包封边）接缝应落在竖龙骨上。龙骨两侧的石膏板审核人交底人接受交底人技术交底记录表C2-1编号03-C2-001工程名称*项目交底日期2016年6月25日施工单位*有限公司分项工程名称轻钢龙骨石膏板隔墙交底提要隔墙轻钢龙骨、石膏板安装交底内容：共4页第3页及龙骨一侧的内外两层石膏板应错缝排列，接缝不得落在同一根龙骨上。石膏板用自攻螺钉固定。沿石膏板周边螺钉间距不应大于200mm,中间部分螺钉间距不应大于30Omnb螺钉与板边缘的距离应为1016mm0安装石膏板时，应从板的中部向板的四边固定，钉头略埋入板内，但不得损坏纸面。钉眼应用石膏腻子抹平。石膏板宜使用整板。如需对接时，应紧靠，但不得强压就位。铺放墙体内的超细玻璃丝棉时，应与安装另一侧纸面石膏板同时进行，填充材料应铺满铺平。接缝及护角处理：纸面石膏板安装时，其接缝处应适当留缝（一般36m）,并必须坡口与坡口相接。接缝内浮土清除干净。用小刮刀把接缝腻子嵌入板缝，板缝要嵌满嵌实，与波口刮平。待腻子干透后，检查嵌缝处是否有裂纹产生，如产生裂纹要重新嵌缝。在接缝坡口处刮约Inml厚的腻子，然后粘贴玻纤带，压实刮平。当腻子开始凝固又尚处于潮湿状态时，再刮一道腻子，将玻纤带埋入腻子中，并将板缝填满刮平。阴角的接缝处理方法同平缝。阳角可按以下方法处理：阳角粘贴两层玻纤布条，角两边均拐过lOOnim,粘贴方法同平缝处理，表面亦用腻子刮平。待板缝腻子干燥后，检查板缝是否有裂缝产生，如发现裂纹应重新嵌缝，否则不能进入板面装饰施工。三、质量标准1.主控项目：（1）轻钢龙骨、石膏罩面板必须有产品合格证，其品种、型号、规格应符合设计要求。（2）轻钢龙骨使用的紧固材料，应满足设计要求及构造功能。安装轻钢骨架应保证刚度，不得弯曲变形。骨架与基体结构的连接应牢固，无松动现象。墙体构造及纸面石膏板的纵横向铺设应符合设计要求，安装必须牢固。纸面石膏板不得受潮、翘曲变形、缺棱掉角，无脱层、折裂，厚度应一致。审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。技术交底记录表C2-1编号03-C2-001工程名称*项目交底日期2016年6月25日施工单位*有限公司分项工程名称轻钢龙骨石膏板隔墙交底提要隔墙轻钢龙骨、石膏板安装交底内容：共4页第4页2.一般项目：（1）轻钢骨架沿顶、沿地龙骨应位置正确、相对垂直。竖向龙骨应分档准确、定位正直，无变形，按规定留有伸缩量（一般竖向龙骨长度比净空短30mm）,钉间距应符合要求。（2）罩面板表面平整、洁净，无锤印，钉间距、钉位应符合设计要求。3.罩面板接缝形式应符合设计要求，接缝和压条宽窄一致，平直、整齐、接缝应严密。（3）允许偏差：轻钢龙骨：龙骨垂直：2mm；龙骨间距：2mm；龙骨平整：2mm；罩面板：表面平整：2mm；立面垂直：2mm；接缝平直：2mm；接缝高低：Imm；四、成品保护1 .轻钢骨架隔墙施工中，各工种间应保证已安装项目不受损坏，墙内电线管及附墙设备不得碰动、错位及损伤。2 .轻钢龙骨及纸面石膏板入场，存放使用过程中应妥善保管，保证不变形、不受潮、不污染、无损坏。3 .施工部位已安装的门窗、地面、墙面、窗台等应注意保护，防止损坏。4 .已安装好的墙体不得碰撞，保持墙面不受损坏和污染。审核人交底人接受交底人
