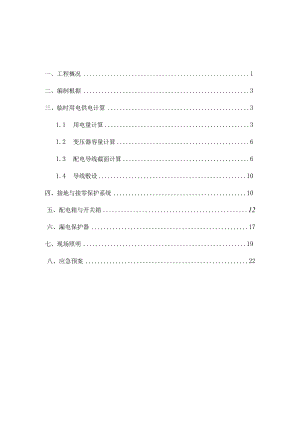

一、工程概况1二、编制根据3三、临时用电供电计算31.1 用电量计算31.2 变压器容量计算61.3 配电导线截面计算61.4 导线敷设10四、接地与接零保护系统10五、配电箱与开关箱12六、漏电保护器17七、现场照明19八、应急预案22重庆轨道交通6号线支线二期02标临时用电专题施工方案一、工程概况重庆轨道交通6号线支线二期清溪河站（不含）刘家院子（含）土建构造工程招标文献所规定工程项目，工程范围包括：清溪河站刘家院子站区间；刘家院子站；草家湾车辆段出入段。重庆轨道交通6号线支线二期清溪河站（不含）刘家院子（含）土建构造工程招标文献所规定工程项目，工程范围包括：清溪河站刘家院子站区间；清溪河站至刘家院子站区间位于规划的悦港中路下方，起点为清溪河站，终点为刘家院子站。区间全场1801.677m,起始里程为右K16+803.546,终止里程为右K18+393.925o区间所在区域均为地下空间，区间根据拱顶埋深采用不一样的措施进行，在满足矿山法规定的状况下，优先采用矿山法施工，在无法满足矿山法的状况下，采用明挖法进行施工，明挖采用坡率法，采用锚喷支护进行护坡，部分区段采用桩加内支撑的支护形式。暗挖段暗挖措施重要为钻爆法施工，局部采用机械开挖及管棚、超前支护施工。区间设一座区间泵房，三处联络通道，其中2号联络通道与区间泵房合建。刘家河站刘家院子站为6号线支线二期中间站，沿拟建和太一支路地下南北走向设置。车站为12米岛式站台，双层（局部三层）矩形框架构造。车站起点里程为YK18+394.137,车站终点里程为YK18+615.137,总长度221米，最大净宽19.95m,最大净高19.36m。本站设2组风亭、4个出入口和1个安全出入口，除I-A出入口下穿太山一路采用暗挖法施工外其他均为明挖矩形框架构造，出入口净宽均为6.5m和8.Om两种。车站周围环境比较简朴，车站东北侧为已建成太山安顿房，南侧为国机项目（工业厂房），场地平整已完毕，北侧为已通车的太山一路，车站东西两侧为拟建云计算公租房，目前为荒地。车站穿越的地层为重要为砂质泥岩，局部段为砂岩，本站拟采用明挖法施工。车站最大基坑深度为30,宽度21.3m,长度22Inb采用爆破开挖。草家湾车辆段出入段草家湾出入段，出草家湾车辆段“八”字状接入正线，其中左线接入清溪河站，出入段左线起点里程为ZCK-0+213501,终点里程为ZCK-0+948.080,全长734.579m。其中右线接入刘家院子站，出入段右线起点里程为YCK-OOOO.00,终点里程为YCK0+957.000,全长957mo该段区间所在区域均为地下空间，区间根据拱顶埋深采用不一样的措施进行，在满足矿山法规定的状况下，优先采用矿山法施工，在无法满足矿山法的状况下，采用明挖法进行施工，明挖法围护护构造采用坡率法，采用锚喷支护进行护坡，部分区段采用桩加内支撑的支护形式。出入段右线里程YCK0+250.OOoYCKo+750.000下穿规划道路云计算二路。草家湾出入段线高架段总长384m,起点里程K0+959.050(左KZ0+948.080),终点里程Kl+252.550o桥梁为单线、双线二种类型简支梁,单、双线简支梁均采用单箱单室截面。单线梁有18.7ni255m、26m、28m、30m、35m六种跨度类型；双线要有20m、31.5m、35m种跨度类型。本段高架桥原则桥墩采用独柱Y形墩，墩截面为矩形。基础为群桩基础，原则墩桩基础选用4根1.2m或4根L5m钻孔灌注桩。承台尺寸考虑受力及构造规定，根据墩高及桩数不一样确定。本项目设钢筋加工场1处,钢筋笼加工工厂IOt龙门吊2台，。针对本协议段日勺施工特点及用电需要，钢筋加工场临时用电电源由重庆电网专用输电线路引入，施工现场施工用电采用三相五线制，并配有原则配电柜，电缆线沿线敷设，电箱采用原则电箱。二、编制根据1 .实行性施工组织设计2 .施工现场构造物分布及生产用施工机械设备3 .施工现场临时用电安全技术规范三、临时用电供电计算1.1 用电量计算施工现场用电设备额定用量:序号设备名称型号额定功率(kW)台数总功率(kW)1泥浆泵红星-222291982正循环钻机7096303潜水泵2.21()22.004直流电焊机AX5-50051050.005交流电焊机BX3-200-215101506振捣棒ZX502.220447照明用电5050合计£P°：1094kW序号设备名称型号额定功率(kW)台数总功率(kW)1钢筋笼滚焊机GLJ1500181182数控弯曲机GWXL2-3L11.6223.23起重机IOt13.8113.84直流电焊机AX5-50031030.005交流电焊机BX3-200-215101506墩粗机52107车丝机52108空调1.52740.59立式空调2.5717.510热水器2525011其他照明及生活用电3030合计EPe：393kW项目驻地、钢筋加工场用电设备额定用量现场临时用电分布图施工总用电量1487KW项目驻地、 钢筋加工场 500变压器施工现场630变压器一S施工现场630变压器二施工现场630变压器三项目部驻地用电138kw钢筋加工场地用电255kw钻机+泥 浆泵+电 焊机+照 明243kw2钻机+泥 浆泵+电 焊机+照 明243kw+ + + 3机泵机24钻浆焊明泥电照kw临时供电包括施工及照明用电两个方面，计算公式如下：P=LI(KIEPc+K2Pa)其中P一计算用电量(kW),即供电设备总需要容量；Pc一一所有施工动力用电设备额定用量之和；Pa一一所有照明设备额定用电量之和；Kl一一所有施工用电设备同步使用系数,总数10台以内取0.75；K2照明设备同步使用系数，取1.0；项目部驻地、钢筋加工场通过计算得到现场施工用电量：P驻地=L1X0.7×138=106.26kWoP钢筋加工场=LlX0.7×255=196.35kWoP变压器一三二LlX0.7×243=187.HkWoP变压器四=LlXO,7X364=280.28kWo1.2 变压器容量计算变压器容量计算公式如下：P0=1.05Pcos其中PO变压器容量(kVA)；1.05功率损失系数；cos用电设备功率原因，一般建筑工地取0.75。通过计算得到PO=1.05×302.61/0.75=423.654kVAPO驻地钢筋加工场二L05X(106.26+196.35)/0.75=423.654kVAoPO变压器一三二L05X187.11/0.75=26L954kVAoPO变压器四二L05×280.28/0.75=392.392kVAo1.3 配电导线截面计算D项目部驻地、钢筋场地导线按导线的容许电流选择:三相五线制低压线路上的电流可以按照下式计算:1 _IooO尸6%cos式中"一一线路工作电流值（八）；U1一一线路工作电压值（V）,三相五线制低压时，=380V;P计算用电量（kW）；CoSo用电设备功率原因，一般建筑工地取0.75。将u；380V、cos°=o.75代入上式可简化得：1 100OP1 1.73x380x0.754=2P经计算得到驻地/=212.52Ao钢筋加工场地,=392.7A根据线路的最大负荷电流，不得不小于导线的运行节流量，经查表知，铜芯塑料线截面积选择为项目部驻地为BV3*70+2*35m2,钢筋加工场地为BV3*150+2*75mm22）现场施工用电导线现场变压器一、二、四各外接三个一级配电箱，变压器三外接二个一级配电箱，外接电箱按该变压器总功率的0.5设置。变压器一三/1IOOO/7 X 0. 71. 73 X 380 × 0.75/4=1. 4P=261.954变压器四乙=1000/7×07/4=1.4P=392.3921.73×380×0.75根据线路的最大负荷电流，不得不小于导线的运行节流量，经查表知，铜芯塑料线截面积选择为变压器一三为BV3*95+2*50mm2,变压器四为BV3*150+2*75mm2每个一级电箱外接外接3个二级电箱，外接二级电箱按一级电箱功率的0.8考虑12=ioqo×07×°-8/4=1.12P=209.561.73×380×0.7512=1000×07×o84=1.12P=313.911.73×380×0.75根据线路的最大负荷电流，不得不小于导线的运行节流量，经查表知，铜芯塑料线截面积选择为变压器一三使用一、二级电箱导线为BV3*70+2*35mm2,变压器四使用一、二级电箱导线为BV3*95+2*50mm2为。常用配电导线持续容许电流表（八）导线标称截面（mm2）裸线橡皮或塑料绝缘线单芯500TJ型（铜线）LJ型（铝线）BX型（铜芯橡皮线）BLX型（铝芯橡皮线）BV型（铜芯塑料线）BLV型（铝芯塑料线）2.535273225445354232658455542108565755016130105110851058025180135145110138105352201701801381701305027021523017521516570340265285220265205954153253452653252501204853754003103753851505704404703604303251856455005404204903802407706106005103）按导线的容许电压降校核配电导线截面的电压可以按照下式计算:PL-M0-ZbICSCSl=7%式中，一一导线电压降（%）,一般照明容许电压降为2.5%5%;电动机电压降不超过±5%；对工地临时网路取7%；ZP各段线路负荷计算功率（kw）,即计算用电量P;1.各段线路长度（m）；C材料内部系数，根据线路电压和电流种类按下表取用;S导线截面（mm2）;EM各段线路负荷矩（kwm）,即'L乘积。导线上引起的电压降必须控制在容许范围内，以防止在远处的用电设备不能启动O材料内部系数C线路额定电压（V）线路系统及电流种类系数C值铜线铝线380/220三相四线7746.3
