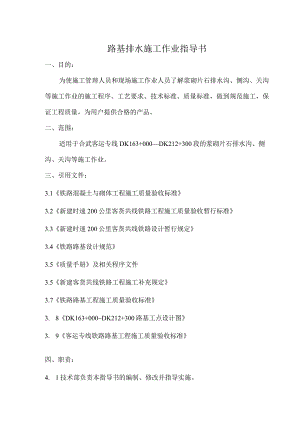

路基排水施工作业指导书一、目的：为使施工管理人员和现场施工作业人员了解浆砌片石排水沟、侧沟、天沟等施工作业的施工程序、工艺要求、技术标准、质量标准，做到规范施工，保证工程质量，为用户提供合格的产品。二、范围：适用于合武客运专线DK163+000DK212+300段的浆砌片石排水沟、侧沟、天沟等施工作业。三、引用文件：3.1铁路混凝土与砌体工程施工质量验收标准3.2新建时速200公里客货共线铁路工程施工质量验收暂行标准3.3新建时速200公里客货共线铁路设计暂行规定3.4铁路路基设计规范3.5质量手册及相关程序文件3.5新建客货共线铁路工程施工补充规定3.7铁路路基工程施工质量验收标准3. 8DK163+000DK212+300路基工点设计图3. 9客运专线铁路路基工程施工质量验收标准四、职责：4. 1技术部负责本指导书的编制、修改并指导实施。4. 2安检部负责对本作业全部工序的检查。4. 3物质部、试验室配合负责对本作业材料质量的控制。4. 4试验室负责与本作业有关的全部试验。4. 5现场领工员或施工员负责实施。五、施工方法及工艺流程：5. 1施工方法1、在路基施工前，人工开挖路堑堑顶的天沟，疏通、改移既有水沟和路基施工场地的地面排水沟。2、路堤两侧排水沟采用人力开挖；路堑侧沟、挡墙侧沟采用小孔光面爆破，人力开挖清除。3、施工前，应通知质检员和监理工程师检查基槽，检查合格后方可进行砌筑。基槽应符合以下规定：基槽严格按设计图要求开挖，雨后基槽内的积水与冲刷土应及时清理干净基础砌体的砌筑，当基底为岩层时，应先将基底表面清洗、湿润，再坐浆砌筑。当基底为土质时，可直接坐浆砌筑。4、水沟、侧沟所用片石应质地坚硬，不易风化，无裂纹，普通片石表面污渍应予以清除，片石中部厚度不得小于15cm。镶面片石应表面平整、尺寸较大，边缘厚度不得小于15cmo5、施工前应做石材强度等级试验和水泥强度、凝结时间、安定性试验及砂子的筛分试验；每100m3（小于Iooma以IOonl3计）砌体，应做一组砂浆强度检查试件，水泥应使用甲方指定厂家生产的品种，当水泥品种、强度等级或配合比等有变化时，均应另做相应试件。6、采用立式强制搅拌机拌合水泥砂浆，小推车就近运输，堑顶采用人工挑抬砂浆、石料。7、砂浆的强度等级为M5或M7.5（与挡墙及桩板墙相连处侧沟），施工中严格按照施工配合比拌制砂浆，拌和宜用搅拌机进行。砂浆应随拌随用，并具有适当的流动性和良好的和易性。当在运输或储存过程中发生离析、泌水现象时，砌筑前应重新拌合。以冻结或凝结的砂浆不得使用；现场应配备量具与标示牌并严格计量。8、水沟、侧沟纵向应与线路保持平行，表面应平顺，不得出现高低不平或扭曲现象，砌筑完毕后，用2m直尺检查，水沟、脚墙表面凹凸差不得大于2cm,并保证排水流畅。9、水沟、侧沟砌筑应采用挤浆法分段施工，砂浆应饱满，镶面石应用一顺一丁或两顺一丁方式砌筑，砌缝宽度不得大于4cm。侧沟施工时两层错缝不小于8cm,不得出现通缝现象，并按设计要求每隔1020m留变形缝一道，需整齐垂直，上下贯通；路堑两侧侧沟泄水孔坡度向外每延米1个，孔径IOem左右，与电缆槽相连地段泄水孔为=005PVC塑料排水管，泄水孔不得出现堵塞现象，路堤两侧排水沟不设泄水孔。勾缝采用凹缝，须坚实整齐，并应在砌体砌筑时留出2cm深的空缝，如在施工过程没有留出，则应在勾缝前进行处理，以便勾缝，勾缝所用砂浆强度不得小于砌体所用砂浆强度。10、水沟、侧沟砌筑完毕后，应及时覆盖，并经常洒水保持湿润，常温下养护不得小于7天。5.2施工要点1、水沟分段开挖砌筑，防止雨水浸泡基坑;2、粘土基底先夯实后再砌筑片石；3、片石极限抗压强度不小于30MPa05.3路基排水工程的质量要求路基面排水设计应结合电缆槽、接触网杆柱、声屏障等具体工程条件,适当加强路基的横向排水设施。六、可追溯性质量记录6.1施工日志6.2放样和抄平记录6.3施工平纵断面图6.4分项工程质量检验评定表6.5工程施工小结
