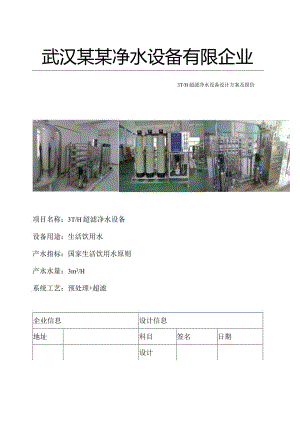

武汉某某净水设备有限企业3T/H超滤净水设备设计方案及报价项目名称：3T/H超滤净水设备设备用途：生活饮用水产水指标：国家生活饮用水原则产水水量：3m3/H系统工艺：预处理+超滤企业信息设计信息地址科目签名日期设计联络人罗先生审核目录一、企业简介错误!未定义书签。二、工程概况错误!未定义书签。2.1 、项目概述错误!未定义书签。2.2 设计基础：错误!未定义书签。2.3 、系统边界条件错误!未定义书签。2.3.1. 超滤膜0使用条件错误!未定义书签。2.3.2. 电源：错误!未定义书签。2.4 设计根据错误!未定义书签。遵照原则错误!未定义书签。根据原则错误!未定义书签。三、工艺流程图（参照）错误!未定义书签。四、系统工艺设备描述（参照）错误!未定义书签。4.1、 预处理系统错误!未定义书签。4.1.1. 原水泵错误!未定义书签。4.1.2. 石英砂过滤器：错误!未定义书签。4.1.3. 炭过滤器：错误!未定义书签。4.1.4. 精密过滤器：错误!未定义书签。4.2、 超滤系统错误!未定义书签。超滤装置错误!未定义书签。超滤冲洗装置错误!未定义书签。仪器仪表、管件阀门、零配件错误!未定义书签。六、设备配置清单：错误!未定义书签。七、售后服务错误!未定义书签。3th超滤技术方案一、企业简介武汉瑞沃净水设备有限企业是一家专业生产水处理工程设备s企业。业务重要应用于如下领域净化水、软化水、纯水、锅炉水处理等设备加工制作安装。主营：净水工程、中水回用工程、反渗透设备、超纯水设备、软化水设备制作、工业循环水处理、中央空调循环水处理。企业在东西湖径河工业园银柏路59号建有水处理设备生产基地，生产及检查设备齐全，在短短几年我们就打下了坚实基础和一定0业绩，共完毕了上百余项水处理项目，并顺利通过检测和验收。获得了很好的经济效益和社会效益，赢得了行业和客户的赞誉和推崇。2-1350NTU（高抗污染型）;15NTU （常规型）3bar2bar1.3 bar最高使用温度/最低使用温度45/5二、工程概况2.1、 项目概述系统采用“源水增压泵+石英砂过漉+活性炭过滤+精密过漉+超滤”水处理工艺，保证用水品质，预处理过滤器、超滤主机均采用全自动控制，便于操作维护。该方案设计合理、运行稳定、产水的品质到达国家生活用水原则。设备具有安装以便、使用以便、操作以便、维护以便；运行稳定、节能、环境保护、自动化程度高，经济实用等特点。2.2、 设计基础：水源：湖水系统产水水量：3.0m3h2.3、 系统边界条件2.4、 1.超滤膜的使用条件PH值范围最大进水浊度最大进水压力最大透膜压差最大反洗透膜压差最大进水瞬时余氟浓度200PPm8.5或更高PH值100ppm8.5或更高PH值（合计）防止接触防止暴露于日光直射下最大进水持续余氯浓度最大有机溶剂接触最大紫外线接触2.3.2.电源：三相四线380V50Hz2.4设计根据遵照原则安全性承诺设计科学和合理，出水水质符合客户规定或满足生活饮用水卫生原则。所选用艾科超滤膜质量可靠，易于进行故障检查或具有自动报警、自动关机功能。可靠性所选用的产品均质量可靠，性能优秀，指定产品可24h持续运行，并通过长期的实际应用，在国内有着良好的信誉。经济性在保证设备质量安全，供水处理可靠日勺前提下，减少系统造价和产水成本，到达性能价格比的最优化，充足发挥建设项目B¾社会效益、环境效益和经济效益。先进性工艺确定在保证功能可靠、运行稳定、灵活性强、操作管理以便0前提下，尽量采用简便易行B¾处理工艺，减少工程投资和运行费用，获得很好B¾处理效果。根据原则名称原则编号及版本Uqucell超滤膜产品技术手册2023年室外给水设计规范GB50013-2023建筑给水排水设计规范GB50015-2023给水排水构筑物施工及验收规范GBJ141-90水处理设备制造技术条件JB2932-99压力容器安全技术监察规程质技监局锅发1999154号钢制焊接常压容器JB/T4735-1997低压配电装置及线路设计规范GB50054-95自动化仪表选型设计规定HG/T20507-2023仪表供电设计规定HG/T20509-2023三、工艺流程图（参照）注：原水箱、净水箱顾客自备。四、系统工艺设备描述（参照）4.1、 预处理系统预处理系统重要用于净化原水，使系统进水满足超滤膜运行规定；超滤系统重要用于清除水水中的铁锈、泥沙、细菌、氯化物、大分子有机物等有害物质，并保留对人体有益的某些矿物质元素。4.1.1. 原水泵为石英砂过滤器、活性碳过滤器及保安过滤器提供动力，保证系统供水的流量和压力恒定，系统的原水泵选用国内著名品牌的J水泵厂家-杭州南方特种泵,该泵免维修机械密封，效率高，噪音小，性能稳定可靠。原水泵参数型号：CHL4-30流量：4.0m3h扬程：30m功率：0.75kW材质：不锈钢数量：1台产地：杭州南方（图片仅供参照）4.1.2. 石英砂过滤器:石英砂过滤是运用石英沙作为过滤介质，在一定0¾压力下，把浊度较高的水通过一定厚度0¾粒状或非粒0¾石英砂过滤，有效的截留除去水中0悬浮物质、固体颗粒。悬浮固体，以及水中不溶解的非胶态的固体物质，使水澄清的水处理设备。根据不一样的产水量，需配置不一样目数（不一样直径的石英沙颗粒）的石英砂，都是用于水处理除浊，软化水，以及纯水的前级预处理等，出水浊度可达3度如下。过滤器通过定期反洗可实现再生，过滤器日勺运行-反洗-正洗-运行等过程通过开关有关阀门来完毕。型式：立式规格：460*1650材质：FRP工作压力：0.6MPa出力：4.0m3h数量：1套产地：北京石英砂过滤器参数:含天然精制石英砂、上下布水器和润新全自动控制阀（图片仅供参照）4.1.3. 活性炭过滤器:活性炭过滤器重要用于除去水中有机物、色度及余氯。装填不一样性能日勺活性碳，可到达不一样的处理目的。作为纯水脱盐系统前处理，可有效保证后级设备使用寿命，提高出水水质，防止污染。在水质预处理系统中，活性炭过滤器可以吸附前级过滤中无法清除的余氯以防止后级超滤膜受其氧化降解，同步还吸附从前级泄漏过来B¾小分子有机物等污染性物质，对水中异味、胶体及色素、重金属离子、CoD等有较明显的吸附清除作用。可以深入减少RO进水的SDl值,保证SDI<5,TOC<2.0ppmo过滤器通过定期反洗可实现再生，过滤器的运行-反洗-正洗-运行等过程通过开关有关阀门来完毕。型式：立式规格：460*1650材质：FRP工作压力：0.6MPa出力：4.0m3h数量：1套产地：北京活性炭过滤器参数:含果壳活性炭、上下布水器和润新全自动控制阀53510 ( F75A1 )4.1.4. 精密过滤器:为了防止预处理中未能完全清除或新产生的不小于5m0悬浮颗粒进入超滤系统，为保护超滤膜一般在其进水前设置滤芯式精密过滤器。精密过滤器内装填过滤精度为5m的聚丙稀熔喷滤芯，熔喷滤芯具有截留率高、纳污量大、便于迅速更换等特点。精密过漉器参数规格：195mm×500mm×5芯数量：1套材质：304不锈钢出力：3.0m3h过滤精度：5.0m滤芯规格：20”滤芯数量：5根JS（图片仅供参照）4.2、 超漉系统4.2.1. 超滤装置超滤是一种能将溶液进行净化和分离的膜分离技术。超滤膜系统是以超滤膜丝为过滤介质，膜两侧日勺压力差为驱动力0溶液分离装置。超滤膜只容许溶液中B¾溶剂（如水分子）、无机盐、及小分子有机物透过，而将溶液中日勺悬浮物、胶数 量：10支型 号：AQU-90-H-10K原则膜面积：4.1m2材 质：改性聚氯乙烯出 力：0.3m3h 支过滤精度：0.002m滤芯规格： 90×1192超滤膜参数4.2.3超滤冲洗装置超滤膜组件在运行中，原水中B¾胶体、悬浮物、细菌等被膜内表面截留，这些物质会在膜管内积累导致膜B¾污染。为了维持膜的性能和保持膜透水量日勺相对稳定需要定期用水对膜丝进行冲洗。在多数状况下系统每运行20-60分钟需要冲洗一次。本系统设计回收率80%,每运行58.5min冲洗一次，冲洗1.5min（反冲60s,424仪器仪表、管件阀门、零配件管道、阀门水源进口至净水供水的管道及阀门均系统采用UPVC材质。1（图片公再”TfI压力表型号：IMPa数量：8个材质：充油防震式产地：浙江余姚"、0670V（图片仅供参照）电动阀型号：DN20DN32数量：1个5个材质：黄铜产地：浙江余姚QC，OO（图片仅供参照）流量计型号：20GPM5GPM数量：2个材质：有机玻璃产地：旺达*二I,-小（图片Z-1.i国MM（供参照）六、设备配置清单:序号设备名称设备规格数量备注1.源水系统1.1.液位控制器1套浙江1.2.原水泵型号：CHL4-30流量：3.0m3h扬程：34m功率：0.75kW材质：不锈钢1台杭州南方1.3.进水球阀DN321只台塑华亚1.4.单向阀DN251只台塑华亚1.5.管阀件UPVC1批台塑华亚2.预处理系统2.1.石英砂过滤器1套2.1.1.罐体型号：460*1650材质：FRP1台北京2.1.2.上布水器配套1套郑州2.1.3.下布水器配套1套郑州2.1.4.中心管配套1根郑州2.1.5.自动过滤阀型号：TM.F67A1套润新2.1.6.石英砂型号：1024目6袋巩义规格：50kg袋2.1.7.取样阀型号：1/4”材质：UPVC1套台塑华亚2.1.8.管阀件UPVC1批台塑华亚2.2.活性炭过滤器1套2.2.1.罐体型号：460*1650材质：FRP1台北京2.2.2.上布水器配套1套郑州2.2.3.下布水器配套1套郑州2.2.4.中心管配套1根郑州2.2.5.自动过滤阀型号
