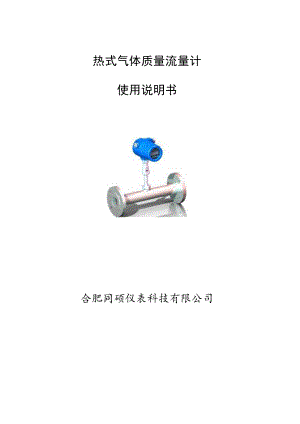

热式气体质量流量计使用说明书合肥同硕仪表科技有限公司2015年9月安全使用仪表感谢阁卜选购由我公司自主研发生产热式气体质量流量计，热式气体质量流量计用户手册记录了如何正神、安全的使用本产品。本品是气体流量测量的精密电子式仪表。为了防止仪表的损坏和发挥最佳性能和稳定运行，请在安装、通电、调试、设置仪表前，请认真阅读本手册0本手册适用流量控制工程师，专业工程技术人员，成我公司认可具备的相关资质人员。阅读完毕本手册后请妥善并与本仪表一起流动保管。请将本手册交与终端用户技术部门保存。A注意本手册中安全主要事项的重要等级以危险注意进行分类。如果忽视该提示警告而进行错误的操作，可能造成人身伤害,或者导致此仪表的和其他财产的损坏。A危险如果忽视该提示警告而进行错误的操作，可能造成人身伤亡，或者重大安全事故。以下标识可能出现在使用的用户手册中:由此图表示可能会造成危险的事项。A此图表示必须引起注意的事项此图表示禁止的事项A爆炸环境应用时选用防爆型仪表确认仪表铭牌上是否有防爆认证标识及温度组别标识，没有此标识的仪表不能用于爆炸的环境。A仪表防爆温度组别必须满足现场防爆和温度的环境要求当在有防爆要求的场合应用时，要对木仪表的防爆温度组别进行确认，是否可以满足现场防爆、温度的要求。0爆炸环境禁止带电开盖操作进行接线操作时，要先断开电源再进行操作。需要改正参数设置时。可以选择远程修改，本安红外手抄器修改，或者在安全的环境修改成功之后再回现场环境。以免化生爆炸。A仪表的防护等级要满足现在工况的要求仪表防护等级是按照GB4208-93（相当于IEC529）中的相关要求进行检验利划分的。现场要求的防护等级，应低于或者等于仪表的防护等级，确保仪表的工作环境良好。A确认供电类型用户可以选择两种供电方式为仪表供电，有交流220V和直流+24V（货应指注明）安装通电前必须确认供电类型是否与仪表匹配。A确认仪表工作环境和介质温度现场的环境和介质的最大设计温度，应低于仪表的标称值（标称值详见本说明书中的技术参数与功能）0当介质温度过高时，禁止在线安装维护操作当测量介质温度高于人体承受的温度或者高于能发生危险的温度时，应进行停产或降温处理，达到安全温度时再进行操作，没有条件在线操作，应停产操作，以免发生危险。A确认仪表工作环境气压和介质压力现场的环境压力和介质的最大的设计压力应低于仪表的标称值（标称值详见本说明书中的技术参数与功能）仪表的环境压力标称值为一标准大气压±10%。A当介质压力过高时，禁止在线安装维护操作当测量介质绝对压力高于2个标准大气压，或者高于能发生危险的压力时，应进行停产或者降压处理，达到安全压力时再进行操作，没有条件应停产。A特殊介质测量时的额外要求有些气体介质特性比较特殊，需要用户根据现场实际情况，指定特殊类型产品，在安装之前用户要仔细核对产品类型是否满足现场要求。0当介质为危险气体时，禁止在线安装盒维护当测量介质属于能对人体造成伤害的气体类型时。禁止在线安装和维护。要进行相关安全处理。使现场条件达到能够安全安装时再进行操作。没有条件的在线操作的应停产操作，以免发生危险。这类的气体如：煤气氯气等A怀疑本仪表出现故障时，请勿进行操作如果您怀疑仪表有问题或已损坏，请您需要联系我们技术人员或者有资质的维修人员进行检查。1.序言热式气体质量流量计是利用热传导原理测流量的仪表。该仪表采用恒温差法对气体质量流量进行准确测量。具有体积小、数字化程度高、安装方便，测量准确等优点。传感器部分由两个基准级钳电阻温度传感器组成。采用桥式环路，一个传感器测量流量温度,另一个传感器维持高于流体温度的恒温差，可以在高温和高压条件下进行流量测量。热式气体质量流量计具有如下技术优势：真正的质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。可得到气体的质量流量或者标准体积流量。宽量程比，可测量流速高至IOONIn/s底至0.2Nm/s的气体，可以用于气体检漏。抗震性能好使用寿命长。传感器无活动部件和压力传感部件，不受震动对测量精度的影响。安装维修简便。在现场条件允许的情况下，可以实现不停产安装和维护。数字化设计。整体数字化电路测量，测量准确、维修方便。（请参见安全注意事项采用RS-485通讯，或HART通讯，可以实现工厂自动化、集成化。2 .技术参数测量介质各种气体（乙快气除外）管径范围DNIO4OOOmmDN252000mm流速落阐0.2100Nms准确度±0.5%工作温度传感器：常温型102001C高温型：10350C转换器：2045C工作压力介质压力W2.5MPa介质乐力W4MPa供电电源体机(DC24V或者AC220V18W)分体式(AC220V19W)响应速度Is输出信号420mA（光电隔离，最大负载500Q）RS485（光电隔离），HART协议管道材质碳钢、不锈钢、塑料等显示体型：四行汉字液品显示显示内容质货流城、标况体积流量、累积流最、标准时间、累积运行时间，介质温度，标准流速等一次表防护等级IP67传感器材质不锈钢不锈钢、碳钢3 .安装与连接A如果仪表安装在室外，应加仪表遮阳罩，避免日晒、雨淋。0禁止安装在强烈震动的场合。0禁止暴露在含有大量腐蚀性气体的环境。0不要和变频器、电焊机等污染电源的设备共用电源，必要时，为转换器加装净化电源。3.1体型仪表安装与连接外观结构图图2适用管径DNlO以上DN80以下满管型热式气体质量流量计图3适用管径DN80以上DN4000以下标准型热式气体质量流量计（一）一体型插入式应插入至被测管路轴心，所以测量杆长度视测管径大小而定。订货时应说明。若不能插入至管道轴心，将有厂方提供标定系数，以完成准确测量。（二）一体型满管式采用法兰连接，符合国标GB/T9119-2000.见附录2.4.接线0禁止带电进行操作。A确认供电类型。3.1传感器接线端子说明1I2I3I4RTlRT2RHlRH2测温(PtlOoO)力口热(Pt20)3.2输出接线端子说明及接线方法：电源的接法a.交流电源供电的接法交流85230Vb.直流24V供电的接法：直流24V,500量安(2)四线制4-2OmA电流输出和HART手操器的接法：(3)RS-485通讯的接法RS-485总线T(4)脉冲输出的接法+-JlVPP=24V（5）报警输出的接法:POWER4-2OmARS-485PU1.SE+24VOV1+I-ABP+P-继电器常开触点250V,AC,10安培；30V,DC,5安培现场插入式仪表安装（1）安装地点的选择选择水平直管段安装，安装点表前和表后的直管段要求为：安装点上游的节流元件距安装点必须大于5倍管道直径，安装点下游的节流元件距安装点必须大于3倍管道直径，有条件的情况我们建议尽量使表前表后直管段长些。（2）安装底座图6精简型焊图5标准型焊接底座0禁止在爆炸环境里进行焊接操作。A对焊接有特殊要求的环境应按照相关要求进行操作。底座根据安装方式不同，分为标准型和精简型，安装时应使底座位于管道截面方向的最顶端,并使底座通孔的轴心垂直管道轴心。理想的底座焊接位置和焊接工艺。（如下图图7理想底座焊接位置安装球阀将不锈钢专用阀门与焊接管道上的底座紧固前，应在压接触面使用密封垫（介质温度在IO（TC一下使用尼龙材料。Io（TC以上使用紫铜材质也可选用乐泰567专用管螺纹胶进行密封）图8为安装完成的效果图图8球阀安装后的效果图打孔A打孔之前要仔细确认现场环境，确保操作安全。小打孔完成后要及时关闭阀门，避免漏气。经相关技术人员确认符合在线安装的场合，用专用的打孔器开孔，可以实现在线不停产开孔安装。停产打孔时可以采用多种方法，但要保证孔的轴心与底座的孔心同心，若不能保证同心建议可将管道上的孔大些，这样有一定间隙可以调整。仪表的安装参照附录1图（标准型热式气体质量流量计）D将仪表传感器连接杆上的止退螺母松开，使传感器存储腔连接螺母能沿着传感器连接杆向传感器方向滑动，使其传感器能完全缩入传感器存储腔连接螺母中。2）将传感器存储腔连接螺母旋紧于专用球阀上（在旋入前需在他们之间加装密封垫片）3）打开专用球阀，将传感器连接杆插入管道，直至止退螺母能够与腔式连接螺母锁紧。4）转动传感器连杆，使标记箭头与介质流动方向相同，锁紧止退螺母。5）更改转换器方向，如果显示屏的方向不能满足现场显示角度的要求，可以更改显示屏的方向，显示表头可以在水平6个方向转动。切断电源，打开转换器前盖，拆下传感器与转换器连线，（4组共6根接线位置排列为从左到右依次为【两根红色一组】【一根红色一组】【根黄色一组】【两根黄色一组】）我们在出厂是已将组别分好。松开表头法兰（旋掉6颗M6的内六角螺丝），此时可以慢慢的移动表头（千万要小心不能讲表头跌落）。当观测方便，重新固定法兰，并连接传感器与转换器连线，盖紧前盖接通电源。6）如果您是横向安装的本款仪表的显示屏可以90°180°270°的灵活安装，满足你现场实际需要。参照附录2图（精简型热式气体质量流量计）D在安装精简型热式气体质量流量计前请确认管道的实际内径和壁厚。2）将热式气体质量流量计的其余部分一起装入专用球阀内，根据实际管道内径和壁厚计算出要插入的深度。这一步可以插入个大致尺寸并用手拧紧螺母。3）转动传感器连杆，使标记箭头与介质流动方向相同。4）根据现场测得的数据换算出在传感器连接杆上的相应刻度，锁紧螺母即可。5）如果您是横向安装的本款仪表的显示屏可以90°180°270°的灵活安装，满足你现场实际需要。参照附录3图（满管型热式气体质量流量计）A在预安装前请再次确认。管段的连接方式，准备法兰连接相关的物品如垫片和螺栓等。A安装前必须停产，并严格遵守工厂的相关规定。满管型仪表在出厂是已经把传感器正确的装配在专用的管段上，用户只需要把管道装配到现场，因此相对现场插入式的安装要简单些。首先在管路上选择合适的安装点然后按照必要配套的管段的长度切割管道、安装相应法兰和螺栓。确定流体流量要与满管型热式气体质量流量计所标的流量标识一致。并且显示屏要垂直与水平面，管道轴心要平行水平面，误差不能超过±2.5°最后用螺栓锁紧仪表。各种安装后效果图图9标准型热式气体质量流量计安装效果图图10满管型热式气体质量流量计成品效果图4.调试与运行仪表通过按键进行参数设置，一般在安装时要使用按键手动设置一些参数。仪表有三个按键，从左到右顺序为Fl、F2和F3键。通常Fl为移位键，F2为确认和换项键，F3为修改和返回键。如有按键特殊功能，按键功能有所不同,使用时请参看液晶屏界面下方的按键功能说明。仪表运行时，可通过F3键手动切换到主界面2/主界面3,主界面2显示内容除瞬时流量更改显示为工况流量外，其余与主界面1内容基本相同，主界面3同时显示工况和瞬时的流量。2启动123456仪表上电时进行自检，如果自检异常，将显示自检错误界面（自检界面说明参照自检菜单），大约12秒后跳转到主界面。否则将直接跳转到主界面。主界面启动后如下图所示：00103瞬时QOOONm3
