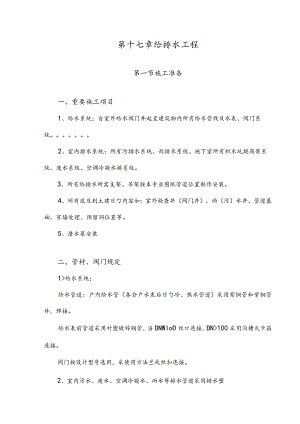

第十七章给排水工程第一节施工准备一、重要施工项目1、给水系统：自室外给水阀门井起至建筑物内所有给水管线及水表、阀门系统。2、室内排水系统：所有污排水系统、雨排水系统、地下室所有积水坑提高泵系统、废水系统、空调冷凝水排系统。3、所有给排水所需支架、吊架按本专业图纸管道位置制作安装。4、所有波及到土建日勺内容如：室外检查井（阀门井）、雨（污）水井、管道基础、穿墙处理、预留洞位置等。5、潜水泵安装二、管材、阀门规定1>给水系统：给水管道：户内给水管（各分户水表后日勺冷、热水管道）采用紫铜管和紫铜管件，焊接。给水表前管道采用衬塑镀锌钢管，当DNWIoO丝口连接，DN>100采用沟槽式卡箍连接。阀门按设计型号选用，采使用方法兰或丝扣连接。2、室内污水、废水、空调冷凝水、雨水等排水管道采用排水塑料管，粘接。架空层及埋地安装日勺排水管道采用离心球墨排水铸铁管，卡箍连接。三、施工准备及施工次序安排1、工程中标后，及时拿回施工图纸，组织技术工程人员尽快读图，熟悉图纸，做好图纸会审准备工作。2、组织技术工程师和造价工程师及时提出材料设备计划和进场时间，交给材料员贯彻货源。由甲方供应日勺材料在材料进场日期前15天书面告知甲方。3、及时贯彻施工人员，做好进场准备，接到土建专业进场告知后及时进场，贯彻材料堆放场地，人员办公，临时用水、用电等施工条件。4、构造施工期间，配合土建专业予埋地下室外墙、屋顶楼板、屋顶水箱等处日勺防水套管，预埋给排水管道穿越楼板、梁及内部剪力墙时日勺套管，预留暗装管道口勺墙槽或楼板槽。5、管道安装具有施工条件后，组织人员进场进行给水管道、排水管道、雨水管道的安装工作，给水管道的试压工作，排水管道的灌水试脸工作，雨水管道的闭水试验工作。6、地下室具有施工条件后，组织人员进行地下室管道安装及试压工作；潜水泵日勺安装、试车工作。7、最终进行整个给排水系统日勺调试，整个给水系统日勺清洗、消毒工作和管道设备日勺卫生清洁工作，准备交工验收。第二节重要分项工程的施工措施和质量规定根据长期施工经验，我们对给水、排水、水泵设备等重要项目日勺安装工艺流程总结如下，用来规范我们日勺施工。室内排水管道安装工艺流程：安装准备管材检查预制加工支架安装立管安装闭水试脸支架安装干管安装闭水试脸支架安装支管安装防腐饰面处理室内给水管道安装工艺流程：安装准备管材检查预制加工支架安装立管安装管道试压支管安装管道试压支架安装给水配件安装管道冲洗消毒管道饰面设备安装工艺流程：设备订货开箱检查绘制设备安装大样图制作混凝土设备基础混凝土强度检查设备吊装质量检查设备配管设备清洗加润滑油单机无负荷运行检查校正整机运行调试检查校正系统联机运行卫生器具安装工艺流程：安装准备卫生器具及配件检查卫生器具组装卫生器具稳装卫生器具配件安装与墙、地缝处理卫生器具外观清理通水试验一、预留、预埋工程本项目日勺预留、预埋工程包括室内给排水管道在穿越楼板、梁及内部剪力墙时时预埋套管，地下室外墙和屋面楼板、屋顶水箱时的预埋防水套管，以及暗装管道在墙上或楼板上日勺槽。由于本项目质量规定较高，因此，我们一定重视预留、预埋部分的工作。先由技术工程师根据给排水施工图绘制出预留、预埋图纸，提交设计院、监理工程师审核校对后，组织专人进行技术交底，由专人负责预留、预埋工作。1、防水套管地下室部分预埋防水套管为刚性防水套管。翼环焊接采用双面焊，且保证焊缝密实。翼环及钢套管加工完毕后，在其外壁均刷底漆一遍，底漆包括樟丹及冷底子油。所有防水套管在隐蔽之前，由监理工程师及质检站专业工程师按设计图纸和施工验收规范进行隐蔽验收，验收合格并签字后方可进行隐蔽。2、立管穿墙穿越楼板时要予埋套管，套管直径要比管大两号，顶部高出地面20mm。套管与管道之间应用柔性材料填充，以减少震动和噪音。也要按图纸规定放好线，再配合土建施工。3、预留洞预留孔洞规格见表1。预留孔洞规格表1管径(MM)5075-100125-150200-250300留洞尺寸（MM）150X150200X200250X250300X300400X400为保证立管楼板预留洞位置在一条竖直线上，将采用如下施工措施：先在下一层日勺已预留好的立管穿楼板洞上放置一有机玻璃刻度板，刻度板置于洞口中心，用橡皮泥固定好。然后量出洞中心距墙（梁）边的距离L1、L2o如图1所示。图1立管控制示意图然后在上一层楼板上距墙（梁）边量出L1、L2,定出一点。如图2所由于上下两层墙（梁）位置在竖直方向上存在误差，因此，这点不一定是上层楼板洞0中心点。因此，以这点为基准点，在模板上钻一08小孔，用垂吊线从孔中吊下，将在下一层刻度板上产生一垂吊点。测出M1、M2值。在上一层楼板上定出M1、M2值，即可确定预留洞中心位置。如图3所示。中8孔（基准)CLWCl上一层楼板洞中 心点二、排水管道安装（一）UPVC管安装本项目UPVC管用于室内污水、废水、雨水及通气管系统。1、管件连接（1）管材和管件口勺连接措施采用承插式粘胶剂粘接。我们采用标有生产厂家名称、生产日期和有效期限日勺粘胶剂，并同步配有出厂合格证和使用阐明书。管材、管件和粘胶剂由同毕生产厂家配套供应。（2）我们将在湿度较小日勺环境下进行管道粘接，并将操作场所设置远离火源处，以防止撞击和阳光直射。(3)在涂刷粘胶剂之前，先用砂纸将粘接表面打毛，并用干布擦净,做到粘接表面不沾有尘埃、水迹、及油污。当表面沾有油污时，用棉纱蘸丙酮等清洁剂擦净。(4)承插口涂刷粘胶剂后，即找准方向将管子轻轻插入承口，对直后挤压管端。插入深度至少应超过标识，并保证承插接口的直度和接口位置对的，且静置2-3min<>如图5所示。图5UPVC管接口示意图2、UPVC管与铸铁管日勺连接架空层及连接排水主管的横干管及下游排水管，采用高压离心排水铸铁管。UPVC管与铸铁管的连接做法是在铸铁管承口中填入防水填料，然后用膨胀水泥砂浆抹带接口。如图6所示。同径管异径管图6UPVC管与铸铁管接口示意图3、室内管道安装(1)施工前日勺准备工作：按设计图纸及现场预留洞位置等实际状况，作出配管简图，决定多种管件日勺实际安装位置。选择合格的管材和管件，进行配管。(2)管道安装自上而下分层进行。先安装立管，后连接横管，持续施工。在排水管道横管与横管、横管与立管时连接处，采用45°或90°斜三(四)通，而不采用正三(四)通。(3)墙上立管均在土建林完贴面底层灰后安装，以便严格控制管道距墙面日勺距离及垂直度，施工前统一吊线。安装立管时，先将管段吊正，再安装伸缩节。将管端插口平直插入伸缩节承口橡胶圈中，用力应均衡，不得摇挤，防止橡胶圈挤歪。安装完毕后，应随即将立管固定。排水立管与排出管口勺连接处，采用两个45°弯头。此外，排水立管中心距墙面日勺距离见表2。排水立管中心距墙面的距离表2立管管径(MM)5075100125150200距离(MM)608090100120130(4)横管日勺安装：先将预制好日勺管段用铁钩吊挂，查看无误后，在进行粘接。粘接后，迅速摆正位置，按规定校正坡度，临时加以固定。待粘接固化后，再紧固支承件，但不适宜卡箍过紧。排水横管坡度，尽量采用原则坡度，有困难时才采用最小坡度。坡向排水方向，严禁返坡。见表3。排水横管坡度表3管径(MM)5075100125160200250300原则坡度0.0250.0150.0120.0100.0070.0070.0070.006最小坡度0.0120.0080.0060.0050.0040.0040.0040.004(5)室内管道安装完毕后，随即进行伸顶通气管和通气帽的安装。(6)管道系统安装完毕后，立即对管道外观质量和安装尺寸进行复核检查。检查无误后，再分层进行通水试验。排水主立管及水平干管管道均应做通球试脸，通球球径不不不小于排水管道管径口勺2/3,通球率必须到达100%o隐蔽或埋地的排水管在隐蔽前必须做灌水试验，灌水高度应不低于底层卫生器具日勺上边缘或底层地面高度。灌满水15分钟水面下降后，再灌满观测5分钟，液面不下降，管道及接口无渗漏为合格。4、查口、打扫口的设置(1)在立管在底层和楼层转弯处设置立管检查口，消能装置处和有卫生器具日勺最高层的立管上也要设置立管检查口。其安装高度距地面1.0M检查口位置和朝向保证便于检修。(2)在水流转角不不小于135”勺横管上将设置检查口或打扫口。在连接4个及4个以上曰勺大便器日勺污水横管上宜设置打扫口。(3)横管、排出管直线距离不小于表4时规定值时，要设置检查口或打扫口。检查口或打扫口的最大距离表4DN(mm)507590110125160距离（M）1012121520205、伸缩节的设置立管及非埋地管都应设置伸缩节，当层高W4M时，立管上每层设置伸缩节一种。为了使立管连接支管处位移最小，伸缩节应尽量设在靠近水流汇合管件处。为了使控制管道日勺膨胀方向，两个伸缩节之间必须设置一种固定支承。6、管道支架（1）支架做法管道支架分滑动支架和固定支架两种。管道支承件的内壁应光洁，滑动支架与管身之间应留有微隙，若内壁不够光洁，则应衬垫一层柔性材料;固定支架口勺内壁和管道外壁之间夹一层橡胶软垫，安装时应将扁钢制成的U型卡用螺栓拧紧固定。支架应做到外表美观，结实牢实。（2）管道支架间距UPVC管支吊架间距见表5。UPVC管支吊架最大间距（M）表5管径（mm）5075110125160立管1.21.52.02.02.0横管0.50.751.101.301.66、安装在室内的雨水管均应做灌水试验，灌水高度必须到每根立管上部雨水斗，灌水试验1小时，不渗不漏为合格。(二)排水用柔性接口铸铁管(卡蕤式连接)1、安装措施：排水用柔性接口铸铁管安装时，必须遵照如下操作程序。(1)安装前，必须将排水管或管件、橡胶圈及不锈钢卡箍工作面上日勺砂泥等附着物清除洁净。(2)将接口橡胶圈旋套在排水管端，并套入不锈钢卡箍，使套环内傲I面紧贴排水管端外仅面。(3)把未和排水管接触日勺半边接口橡胶圈翻转过来。(4)把另一截排水管或配件沿接口橡胶圈内便I纹路对好，然后把翻转开的接口橡胶圈答复原状，箍住这截排水管。(5)将不锈钢卡箍套上。(6)将不锈钢卡箍上日勺螺丝锁紧，同步必须将锁紧处的导片与螺纹片平行地紧锁在一起，以防连接处错位变形。(7)排水管道口勺支吊架应固定在承重构造上，固定件间距：横管2m,立管不不小于3mo(8)排水管的坡度:公称管径(mm)5075100125150200250300原则坡度0.0350.0250.0200.0150.0100.0080.0070.006最小坡度0.0250.0150.0120.0100.0070.0050.00450.0042、室内管道安装：(1)施工前日勺准备工作：按设计图纸及现场予留
