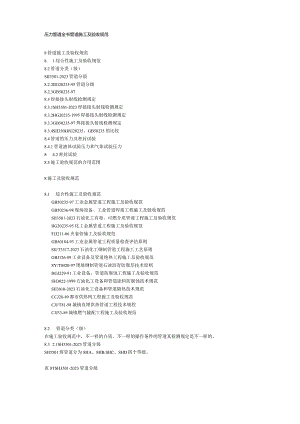

压力管道全书管道施工及验收规范8管道施工及验收规范8. 1综合性施工及验收规范8.2管道分类（级）SII3501-2023管道分级8.2.2IIG20235-95管道分级8.2.3GB50235-978.3焊接接头射线检测规定8.3.1SH3501-2023焊接接头射线检测规定8.3.2HG20235-1995焊接接头射线检测规定8.3.3GB50235-97焊接接头射线检测规定8.3.4SII350kIIG20235、GB50235的比较8.4管道的压力及密封试验8.4.1管道液体试验压力和气体试验压力8. 4.2密封试验8.5施工验收规范的合用范围8施工及验收规范8.1 综合性施工及验收规范GB50235-97工业金属管道工程施工及验收规范GB50236-98现场设备、工业管道焊接工程施工及验收规范SII3501-2023石油化工有毒、可燃介质管道工程施工及验收规范IIG20235-95化工金属管道工程施工及验收规范FJJ211-86夹套管施工及验收规范GB50184-93工业金属管道工程质量检查评估原则SII/T3517-2023石油化工钢制管道工程施工工艺原则GBJ126-89工业设备及管道绝热工程施工及验收规范SY/T0420-97埋地钢制管道石油沥青防腐层技术原则HGJ229-91工业设备、管道防腐蚀工程施工及验收规范SH3022-1999石油化工设备和管道涂料防腐蚀技术规范SII3010-2023石油化工设备和管道隔热技术规范CCJ28-89都市供热网工程施工及验收规范CJJ/T81-98城镇直埋供热管道工程技术规程CJJ33-89城镇燃气输配工程施工及验收规范8.2 管道分类（级）在施工验收规范中，不一样的介质、不一样的操作条件的管道其检测规定是不一样的。8.3 2.1SH3501-2023管道分级SH3501将管道分为SHA、SHB.SHC、SHD四个等级。表8TSH3501-2023管道分级管道级别合用范围SHAL毒性程度为极度危害介质管道（苯管道除外）2. 毒性程度为高度危害介质的丙烯晴、光气、二硫化碳和氟化氢介质管道3. 设计压力不小于或等于10.OMPa输送有毒、可燃介质管道SUB1.毒性程度为极度危害介质的苯管道2. 毒性程度为高度危害介质管道（丙烯晴、光气、二硫化碳和械化氢管道除外）3. 甲类、乙类可燃气体和甲A类液化烧、甲B类、乙A类可燃液体介质管道SHC1.毒性程度为中度、轻度危害介质管道2.乙B类、丙类可燃液体介质管道SHD设计温度低于一29C的低温管道8.2.2IIG20235-95管道分级HG20235-95将管道分为A、B、C、D四个等级表8-2HG20235-95管道分级管道级别合用范围A输送剧毒介质的管道B输送可燃介质或有毒的管道C输送非可燃介质、无毒介质的管道D输送非可燃介质、无毒介质的管道设计压力PWlMPa,且设计温度为-29IC186C的管道8.2.3GB50235-97取消了管道分类，按照设计温度、设计压力和介质类别来辨别1）设计温度分为：t2400C、-29t<4004Cxt<-29;2） 设计压力分为：P>10.OMPa（42.0）、P<10.0MPa、4.0P<10.0MPa、P<4.0MPa、3） 介质：剧毒、有毒、可燃介质、无毒、非可燃介质（GB5044.）注：剧毒介质即GB5044职业性接触毒物危害程度分级中I级危害程度的介质；有毒介质按GB5044职业性接触毒物危害程度分级中II级及如下危害程度的介质：可燃介质按GB50160石油化工企业设计防火规范分类8.3焊接接头射线检测规定8.3.1SH3501-2023焊接接头射线检测规定表8-3SH3501-2023焊接接头射线检测规定管道级别输送介质设计压力PMPa（表）设计温度C枪测合格等级SHA毒性程度为极度危害介质（苯除外）和毒性程度为高度危害介质的丙烯晴、光气、二硫化碳和氟化氢任意压力任意温度100II毒性程度为极度危害介质的苯、毒性程度为高度危害介质（丙烯晴、光气、二硫化碳和氟化氢除外）和甲A类液化姓P<10.0-29t<40020IIP<4,0t>40020II甲类、乙类可燃气体和甲B类、乙A类可燃液体P<10.0-29t<40010IIP<4,0t>40010IISHC毒性程度为中度、轻度危害介质和乙B类、丙类可燃介质4.0P<10.0t400100IIP<10.0-29t<4005IIIP<4.0t4005IIISIID有毒、可燃介质任意压力T<-29100IIXSH3501考虑了石油化工的特点，对有毒、可燃介质管道做了详细的规定。非可燃、无毒介质焊接接头射线检测规定按GB50235规定进行验收。8.3.2HG20235-1995焊接接头射线检测规定表8-4HG20235-1995焊接接头射线检测规定管道类别设计压力（P）（MPa）（表）设计温度（t）C检测比例合格等级A（剧毒）任意压力任意100IIB（可燃有毒）BlP>10.0任意100II4.0P<10.0t400B24.0P<10.0t<40020II1.OWP<4.0t400B31.0P1.0t400B4P1.0T<4005III（非可燃无毒）ClP>10.0t400100IIC2P10.0t<40020II4.0P<10.0t>400C34.0P<10.0T<40010III1.0P<4.0t>400C41.0P1.0t400C5P1.0186D(非可燃无毒)P1.0-29t186注：(1)当设计温度t<-2TC时，无论哪一级管道，均应100%检查，H级合格;(2)氧气管道按B类管道进行检查。8.3.3GB50235-97焊接接头射线检测规定表8-5GB50235-97焊接接头射线检测规定序号输送介质设计压力MPa(表)设计温度C枪测合格等级1 输送剧毒流体的管道任意压力任意温度100II2 所有有毒、可燃介质P>10.0任意温度4.0P<10.0t4003 非可燃流体、无毒流体的管道P210.0t4004 低温管道任意压力以-295 非可燃流体、无毒流体的管道P1.0t40006 其他管道5III7 .3.4SH350kIIG20235、GB50235的比较a. 相似点对如下管道均为100%射线检测：1) 剧毒介质；2) 有毒可燃介质P210.0任意温度4P<10.0,t400r3) 非可燃、无毒介质P2100,t>4004) 低温管道t<-29b. 不一样点SII35011) 对可燃高度危害介质按介质分为两种状况： 苯、毒性程度为高度危害介质(丙烯啃、光气、二硫化碳和氟化氢除外)和甲A类液化JSP<1().()-29Wt<400C及P<4.0t400,管道射线检测率为20%； 甲类、乙类可燃气体和甲B类、乙A类可燃液体P<10.0-29Wt<400*C及P<4.0t>400,管道射线检测率为10%；2) 毒性程度为中度、轻度危害介质和乙B类、丙类可燃介质P<10.0-29t<400C及P<4.0t>400,管道射线检测率为5%；3）对非可燃、无毒介质管道未作规定HG20235对可燃有毒介质按操作条件分为3种0P<10.0t<400及1.0P<4.0t400管道射线检测率为及；1.0P1.0t<400管道射线检测率为5%GB50235将管道焊缝的射线照像检查和超声波检查比例分为100%、5%和0%三种。对t<400及PGLO可燃有毒介质管道射线检测率为5%。但在压力管道中，规定100%射线检查和“抽检比例不低于5%”的管道比例很大，这样将增长检查规定的不严密性和对检查规定阐明的内容。8.4管道的压力及密封试验8.4.1管道液体试验压力和气体试验压力GB50235规定a.液体试验压力1）承受内压的地上管道及有色金属管道试验压力应为设计压力的1.15倍，埋地钢管道的试验压力应为设计压力的L5倍，且不低于0.4MPa；2）当管道与设备作为一种系统进行试验，管道的试验压力等于或不不小于设备的试验压力时，应按管道的试验压力进行试验；当管道试验压力不小于设备的试验压力，且设备的试验压力不低于管道设计压力的1.15倍时，经建设单位同意，可按设备的试验压力进行试验；3）当管道的设计温度高于试验温度时，试验压力应按下式计算：Ps=1.5Pl2;试中PS试验压力（表压），MPa；P设计压力（表压），MPa；ol一一试验温度下管材的许用应力，MPa；。2一设计温度下管材的许用应力，MPa0当不小于6.5时,取6.5。当PS在试验温度下，产生超过屈服强度的应力时，应将试验压力PS降至不超过屈服强度时的最大压力；4）对位差较大的管道应将试验介质的静压计入试验压力中。液体管道的试验压力应以最高点的压力为准，但最低点的压力不得超过管道构成件的承受能力；5）对承受外压的管道，其试验压力应为设计内、外压力之差的L5倍，且不低于02MPa;6）夹套管内管的试验压力应按内部或外部设计压力的高者确定。夹套管外管的试验应按上述第（1）条的规定。b.气体试验压力1）承受内压的钢管及有色金属管的气压试验压力应为设计压力的1.15倍，真空管道的试验压力应为0.2MPa02）当管道的设计压力不小于0.6MPa时，必须有设计文献规定或经设计单位同意，方可用气压进行压力试验。SH3501规定1）真空管道为0.2MPa:2）液体压力试验的压力为设计的1.5倍；3）气体压力试验的压力为设计的1.15倍。4）管道压力试验时，试验时温度、应力值应符合下列规定：当设计温度高于试验温度时，管道的试验压力应按卜.列计算：Pt=KPO12式中Pt一试验压力，MPa：l一一试验温度下材料的许用应力，MPa；o2一一设计温度下材料的许用应力，MPa；K一一系数，液体压力试验取1.5；气体压力试验取1.15。液体压力试验时时应力值，不得超过试验温度下材料屈服点的90%；气体压力试验时时应力值，不得超过试验温度卜.材料屈服点的80%。IIG20235与GB50235基本相似CJJ33-89规定1）燃气管道强度试验压力应为设计压力的1.5倍，钢管不得低于0.3MPa；铸铁管不得低于005MPa；2）调压器两端的附属设备及管道的强度试验压力应为设计压力的1.5倍；8.4.2密封试验c.应作泄漏性试验的管道范围GB50235：输送剧毒流体、有毒流体、可燃流体的管道SH3501：按设计文献规定进行。SHA级管道必须进行，SHB级管道根据介质的性质决定IIG20235：同GB50235b.试验介质GB50235:宜采用空气，当设计文献规定采用其他介质时，按设计规定的介质进行SH3501：宜采用空气IIG20235：宜采用空气CJJ33-89：宜采用空气c.试验压力GB50235:为设计压力SH3501：为设计压力，真空管道则为0.1MPaIIG20235：为设计压力，CJJ33-89：P设5KPa时,P试=20K
