福建省绿色建筑施工图设计与审查细则（2023年版）.docx

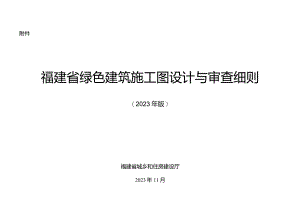

附件福建省绿色建筑施工图设计与审查细则（2023年版）福建省城乡和住房建设厅2023年11月-JLX.刖S为贯彻落实民用建筑节能条例福建省绿色建筑发展条例福建省城乡建设领域碳达峰实施方案等法规政策要求，提升绿色建筑质量，助力实现碳达峰碳中和，根据福建省住房和城乡建设厅办公室关于委托编制福建省绿色建筑设计与审查实施细则的函（闽建办科函（2023）4号），编制组依据绿色建筑评价标准GB"50378-2019、福建省绿色建筑评价标准DBJ/T13-118-2021和福建省绿色建筑设计标准DBJT13197-2022,认真总结实践经验和研究成果，借鉴省内外先进经验，并在广泛征求意见的基础上，编制本细则。本细则的主要技术内容是：1.总则；2.基本规定；3.基本要求；4.总平面设计与审查；5.建筑设计与审查；6.结构设计与审查；7.给水排水设计与审查；8.暖通设计与审查；9.电气设计与审查。本细则由福建省住房和城乡建设厅负责管理，由福建省建筑科学研究院有限责任公司负责具体技术内容的解释。实施过程中有何意见和建议请函告省住房和城乡建设厅科技与设计处（地址：福州市北大路242号，邮编350001）或福建省建筑科学研究院有限责任公司（地址：福建省福州高新区高新大道58号,邮编：350108）,以供今后修订时参考。编制单位：福建省建筑科学研究院有限责任公司福建省建科院施工图审查有限公司福建省建研工程顾问有限公司主要起草人，黄福来施锦华胡达明郑仁春曾逸婷林泉来林伟建张燕谢竹雯林琦陈晓凤石和建陈金銮傅玉麟陆观立王明登张智娟黄威蒋胜传郑振东主要审查人：杨大东夏昌胡及惠刘德明王艺12355916181823343535374041414656575760651总则2基本规定3基本要求4总平面设计与审查4.1 一般规定4.2 星级设计要求4.3 提高与创新5建筑设计与审查5.1 一般规定5.2 星级设计要求5.3 提高与创新6结构设计与审查6.1 一般规定6.2 星级设计要求6.3 提高与创新7给水排水设计与审查7.1 一般规定7.2 星级设计要求7.3 提高与创新8暖通设计与审查8.1 一般规定8.2 星级设计要求8.3 提高与创新67677179809电气设计与审查9.1 一般规定9.2 星级设计要求9.3 提高与创新附录绿色建筑设计专篇（示例）1.0.1为提升绿色建筑施工图设计质量，规范绿色建筑施工图设计文件技术审查工作，明确审查内容，统一审查尺度，保障绿色建筑设计质量和水平，制定本细则。1.0.2本细则适用于福建省城镇新建民用建筑的绿色建筑施工图设计与审查。1.0.3本细则主要以绿色建筑评价标准GBT50378-2019福建省绿色建筑评价标准DBJ/T13-118-2021和福建省绿色建筑设计标准DBJZTI3-197-2022等为依据。根据关于进一步明确房屋建筑和市政基础设施工程施工图设计文件执行工程建设规范标准有关要求的通知（闽建科（2022）4号）规定，在上述标准实施之日后签订建设工程勘察设计合同的工程项目，设计单位应当按照上述标准编制施工图设计文件，施工图设计文件审查机构应当按照上述标准进行审查。1.0.4绿色建筑施工图设计文件技术审查应对相关专业的施工图设计文件和技术支撑材料中涉及绿色建筑设计的内容进行技术审查。1.0.5绿色建筑施工图设计与审查除应符合本细则的规定外，尚应符合国家和福建省现行有关标准和政策的规定。2基本规定2.0.1项目施工图设计文件报审时，建设单位应同步提交下列设计文件和相关模拟分析报告、计算书、检测报告：1绿色建筑设计专篇（格式与深度可参考附录A）；2各项绿色建筑设计措施的施工图：3体现绿色建筑性能的相关模拟分析报告、计算书；4与绿色建筑设计相关的检测报告；5申请绿色金融服务的建筑项目，应对节能措施、节水措施、建筑能耗和碳排放等进行计算和说明，并应形成专项报告。2.0.2施工图设计文件审查机构应按照本细则中基本要求、总平面、建筑、结构、给排水、暖通空调、电气等提出的技术规定对施工图设计文件及第2.0.1条规定的材料进行审查。2.0.3绿色建筑按照技术应用水平由低到高分为基本级、一星级、二星级、三星级四个等级。新建民用建筑执行基本级以上绿色建筑标准，政府投资公益性建筑和大型公共建筑执行一星级以上绿色建筑标准，超高层建筑执行三星级绿色建筑标准。各设区市相关法规政策或文件明确要求实施更高标准的绿色建筑要求的，应当严格执行。绿色建筑设计经审查符合福建省绿色建筑设计标准DBJ/T13-197-2022要求的，施工图设计文件审查机构出具的审查合格书应载明相应的等级。二星级或三星级绿色建筑项目应符合现行国家标准绿色建筑评价标准GB/T50378或现行地方标准福建省绿色建筑评价标准DBJZT13-118的规定，并同步提供预评价报告，施工图设计文件审查机构可依据预评价报告确定相应的绿色建筑等级。2.0.4单栋建筑或建筑群所涉及的人均住宅用地、容积率、绿地率、人均公共绿地、地下空间利用和年径流总量控制率等整体性指标，应按其所属的工程范围进行总体设计。3基本要求条文编号审查条文审查材料设计与审查细则3.0.3民用建筑设计应符合本标准基本级绿色建筑设计要求，其中政府投资或者以政府投资为主的公共建筑、建筑面积大于20000m2的公共建筑应符合本标准一星级绿色建筑设计要求。绿色建筑设计工程基本情况表绿色建筑设计工程基本情况表：明确项目类型及应达到的绿色建筑等级，绿色建筑设计不得低于本条文所要求的等级。特别说明：1 .本条所指建筑面积大于20000m2的公共建筑为单体计容面积大于20000m2的公共建筑。当项目属于既有公共建筑又有住宅建筑的综合性项目时，其中公共建筑计容面积大于20000m2,则公共建筑部分应按照一星级进行设计；住宅建筑部分应按照基本级进行设计；2 .为便于实际操作，宿舍、公寓建筑按公共建筑进行绿色建筑设计；3 .除满足本条要求外，若项目所在地有更高的绿色建筑等级要求时，还应满足地方相关规定；4 .根据福建省住房和城乡建设厅福建省应急管理厅福建省消防救援总队转发关于加强超高层建筑规划建设管理的通知（闽建科（2022）12号）的要求，新建超高层建筑应当按照三星级绿色建筑标准进行设计、建设，并于竣工验收备案后取得相应的绿色建筑标识。3.0.8政府投资或者以政府投资为主的公共建筑、建筑面积大于20000m2的公共建筑应至少利用一种可再生能源。I.绿色建筑设计工程基本情况表2.可再生能源设计图纸1 .绿色建筑设计工程基本情况表：应明确建筑类型是否属于“政府投资或者以政府投资为主的公共建筑或建筑面积大于20000m2的公共建筑”，若属于此类建筑类型的，应填写可再生能源应用情况（光伏系统装机容量等），详施工图应具体到图号、图名；2 .可再生能源设计图纸：根据项目情况设计可再生能源（太阳能光伏、光热、空气源热泵等），应包含平面布置图、设计说明，系统原理等。条文编号审查条文审查材料设计与审查细则3.0.9新建住宅以及宾馆、医院、学校等有热水需求的公共建筑设计应当预留安装太阳能或者高效空气源热泵等热水系统的位置。1.绿色建筑设计工程基本情况表2.建筑平面图1 .绿色建筑设计工程基本情况表：根据实际情况勾选有热水需求的建筑类型，并填写设计情况，并明确施工图相关图名及图号：2 .建筑平面图：安装太阳能或者高效空气源热泵等热水系统的位置应合理。3.0.10政府投资或者以政府投资为主的公共建筑设计应采用建筑信息模型(BIM)技术。I.绿色建筑设计工程基本情况表2.BIM技术应用报告1 .绿色建筑设计工程基本情况表：依据福建省建筑信息模型(BIM)技术应用指南和相关BlM标准编制BlM技术应用报告：应包含模型建立、分析与优化、设计成果等内容，如管线碰撞分析、净高分析等；2 .纳入基于BIM的人工智能辅助审查项目，应按规定同步提交图模一致的BIM模型，BIM模型的精度不宜低于L0D300o3.0.11新建保障性住房应采用全装修设计。I.绿色建筑设计工程基本情况表2.装修设计图纸1 .绿色建筑设计工程基本情况表：明确是否为保障性住房项目。若项目为保障性住房项目，则应提供全装修设计图纸；2 .装修设计图纸：应包含建筑内部墙面、顶面、地面做法，和门窗、固定家具、设备管线、开关插座及厨房、卫生间固定设施。住宅建筑的套内及公共区域全装修设计应满足现行行业标准住宅室内装饰装修设计规范JGJ367及现行福建省工程技术标准福建省全装修住宅工程技术规程DBJ/T13-201的相关要求。4总平面设计与审查4.1一般规定条文编号审查条文对应国标条文审查材料设计与审查细则4.1.1场地的规划设计应符合项目所在地城乡规划的要求，且应符合各类保护区、文物古迹保护等建设控制要求。-建设用地规划许可证本条要茎适用于备类民用建筑J本条要求项目审批手续应合法、完整。4.1.2场地的自然条件应安全可靠,总平面设计应符合下列要求：I应避开可能产生洪水、泥石流、滑坡等自然灾害的地段：2应避开地震时可能发生滑坡、崩坍、地陷、地裂、泥石流及地震断裂带上可能发生地表错位等抗震危险地段；3当不能避开上述安全隐患时,应采取措施保证场地对可能产生的自然灾害或次生灾害有充分的抵御能力。第4.1.1条L建设用地规划许可证2 .建筑总平面图3 .场地原始地形图4 .岩土工程勘察报告5 .建筑设计说明本条要求适用壬备类氐周建虹1.本条对场地自然条件的安全性提出要求；2.场地的防洪设计应符合现行国家标准防洪标准GB50201和城市防洪工程设计规范GB/T5（）805的有关规定；3.抗震防灾设计应符合现行国家标准城市抗震防灾规划标准GB50413、建筑抗震设计规范GB50011等要求。4.1.3建筑工程设计前，应依据现行国家标准建筑环境通用规范GB55016进行建筑场地土壤中氨浓度检测，并依据检测结果采取防氮工程措施。第4.1.1条I.岩土工程勘察报告2 .土壤氨浓度检测报告3 .防氨工程措施方案（结合实际情况）本条要求适用于各类民用建筑.1.土壤氮浓度检测报告：建筑工程设计前，应依据现行国家标准建筑环境通用规范GB55016进行建筑场地土壤中氨浓度检测，并提供检测报告；2.防氧工程措施方案：当建筑工程场地土壤氢浓度测定结果超出相关限值要求，应依据检测结果采取相关防氨工程措施。4.1.4场地应无危险化学品、易燃易爆危险源的威胁，应无电磁辐射危害，且场地内不得有排放超标的污染源。场地设计应依据环境影响评价文件，对存在的场地威胁、危害或污染源采取相应的处理措施。第4.L1条和第8.1.6条L建设工程规划许可证2 .场地原始地形图3 .环境影响文件（结合实际情况）4 .建筑总平面图5 .建筑平面图本条要求适用于各类民用建筑.1 .场地原始地形图：1）场地与危险化学品及易燃易爆品等危险源的距离，必须满足有关安全规
