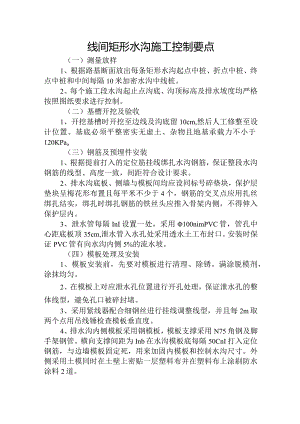

矩形水沟施工控制要点.docx

线间矩形水沟施工控制要点（一）测量放样1、根据路基断面放出每条矩形水沟起点中桩、折点中桩、终点中桩和中间每隔10米加密水沟中线桩。2、每个施工段水沟起止点沟底、沟顶标高及排水坡度均严格按照图纸要求进行控制。（二）基槽开挖及验收1、开挖基槽时开挖至边线及沟底留10cm,然后人工修整至设计位置。基底必须平整密实无虚土、杂物且地基承载力不小于120KPao（三）钢筋及预埋件安装1、根据提前打入的定位筋挂线绑扎水沟钢筋，保证整段水沟钢筋的线型、高度一致，间距符合设计要求。2、排水沟底板、侧墙与模板间均应设同标号碎垫块，保护层垫块呈梅花形布置且每平米不少于4个，钢筋的交叉点应用扎丝绑扎结实，绑扎时绑扎钢筋的铁丝头应推入骨架内侧，不得伸入保护层内。3、泄水管每隔InI设置一处，采用100nimPVC管，管孔中心距底板顶35cm,泄水管入水孔处采用透水土工布封口。安装时保证PVC管有向水沟内侧5%的流水坡。（四）模板处理及安装1、模板安装前，先要对模板进行清理、除锈。满涂脱模剂，涂抹均匀。2、在模板上对应泄水孔位置进行开孔处理，保证泄水孔的整体线型，避免孔口被碎封堵。3、采用紧线器配合细钢丝进行挂线调整线型，并且每2m取两个点用吊线锤检查模板垂直度。4、排水沟内侧模板采用钢模板，模板支撑采用N75角钢及脚手架钢管。横向支撑间距为Inb在水沟模板底每隔50CnI打入定位钢筋，与边墙模板固定死，用来加固内模板和控制水沟尺寸。外侧采用土模同时在土壁上密贴一层塑料布并在塑料布上涂刷防水涂料2道。（五）混凝土浇筑1、混凝土须两侧对称分层浇筑，层厚不大于30c叫振捣采用插入式振动棒，其移动距离不得大于30Cnb且插入下层混凝土内的深度宜为IOCnl,捣固时，振动棒要快插慢提，以排除混凝土中的空气，减少混凝土表面的气泡，每一振点的振捣延续时间为2030s,以混凝土不再沉落、不出现气泡、表面呈浮浆为度。2、在混凝土浇筑至设计标高后，采用抹刀沿内侧模板顶口整平，待混凝土定浆后进行第二次赶光、抹面，保证顶面平整、顺直。（六）拆模与养护1、待混凝土强度达到25MPa,且其表面及棱角不因拆模而受损时，即可拆除模板。2、拆模之后及时采用土工布加塑料薄膜进行包裹洒水养生，养护时间不得少于14天。（七）沉降缝施工1、水沟每IOm设置一道缝宽3cm沉降缝，内侧采用MlO水泥砂浆填塞深度为IOCnb外侧填塞防水涂料浸制的麻筋深约5cm,槽身中间填塞粘±,基础部分可嵌入防水涂料浸制的木板3cm,在沉降缝上端填15CnI厚的不透水土壤层沿沉降缝周圈铺设。边墙外侧与土接触面涂防水涂料或热沥青两道。
