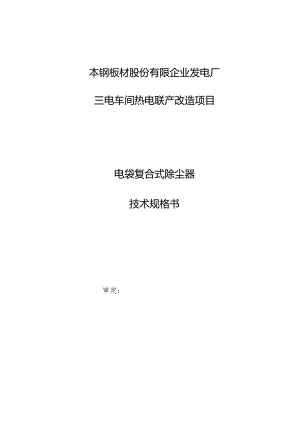

本钢板材股份有限企业发电厂三电车间热电联产改造项目电袋复合式除尘器技术规格书审定:武汉都市环境保护工程技术股份有限企业2023年10月1总则1.1 本规格书合用于本钢板材股份有限企业发电厂三电车间热电联产改造项目B电袋复合式除尘器招标所用。它包括设备本体及其辅助设备的功能设计，构造性能、安装和试验等方面的技术规定。1.2 本规格书提出的是最低程度的技术规定，并未规定所有的技术规定和合用的原则，也未充足引述有关原则和规范的条文。投标方提供满足本协议文献和所列原则规定的高质量产品及其对应服务。对国家有关安全、环境保护等强制性原则，必须满足其规定。投标方如对本技术规格书有差异，以差异表的形式明确提出。1.3 投标方执行本规格书所列原则。有矛盾时，按较高原则执行。投标方在设备设计和制造中所波及的各项规程，规范和原则遵照现行最新版本。1.4 协议签订1个月内，按本规格书的规定，投标方提出协议设备0设计、制造、检查、试验、装配、安装、调试、试运、验收、运行和维护等原则清单给招标方，由招标方确认。1.5 设备采用的专利波及到aJ所有费用均被认为已包括在设备价中，投标方保证招标方不承担有关设备专利的一切责任。1.6 投标方提供高质量的设备，并对这些设备（包括辅助系统与辅助设备）负有全责，即包括分包（或采购）B产品。分包（或采购）B产品制造商事先征得招标方的承认。在签订协议之后，招标方有权提出因规范原则和规程发生变化而产生的某些补充规定。1.7 本规格书为订货协议B附件，与协议正文具有同等效力。1.8 投标方提供设计院设计规定B基本资料。1.9 投标方提供应设计院的电子文献是WOrd2023、Excel2023或AutoCad2023版本，AutoCad图纸必须按照一定0¾比例绘制（提议采用1：100,局部放大图除外），设备尺寸标注齐全、精确。2环境条件与设计条件2.1 本期工程安装2台240th高温高压煤粉掺烧煤气锅炉，每台锅炉配1台电袋除尘器。2.2 气象特性与环境条件本溪属于中温带温润气候区，冬冷夏暖，雨量集中，春季短促多风；土壤处在棕壤带,植物资源及矿产资源丰富。根据当地气象资料，详细气象条件如下：整年最多风向及其频率：E,20%夏季最多风向及其频率：C,22%E,15%冬季最多风向及其频率：E,29%整年平均风速：2.8ms夏季平均风速：2.4ms冬季平均风速：2.6ms年平均气温：7.8°C历年最高气温：37.5历年最低气温：-34.5C最热月份平均气温：24.3最冷月份平均气温：/2C最热月平均相对湿度：75%最冷月平均相对湿度：65%年平均降水量：793.7mm日最大降水量：228.6mm土层冻结深度：1.2m基本风压：0.45kNr113基本雪压：0.55kNm3地震设防烈度：7度2.3系统概况和有关设备锅炉规范.1锅炉型式：单锅筒、自然循环、全膜式水冷壁、兀型布置，室内布置不设顶棚，过热蒸汽温度调整采用二级喷水减温，并设置脱硝反应区域及配套的钢架、平台。.2锅炉最大持续蒸发量：240t/h；.3锅炉保证效率(B-MCR):90%；.4锅炉(B-MCR)煤耗量：设计工况(75%烟煤+25%高炉煤气，热值比)：烟煤27.6t/h,高炉煤气55641Nm3/h；校核工况(IO0%烟煤)：烟煤36.2t/h。制粉系统型式本项目制粉系统采用钢球磨中间仓储式，送粉方式为热风送粉，每台锅炉配2台钢球磨煤机，本期工程两台机组共4台磨煤机。锅炉空预器出口热风加排粉风机再循环风按一定比例混合成需要干燥温度进入球磨机，作为制粉系统干燥剂。2.4 煤质资料序号项目空气干燥基(ad)收到基(ar)干燥基(d)干燥无灰基(daf)焦渣特性1工业分析(%)水分(M)4.6611.9粘着灰分（八）25.7623.84挥发分(V)32.9630.4647.37固定碳(FC)36.6233.802元素分析(%)碳(C)55.5651.34氢（三）3.433.17氮(N)0.900.83硫(S1)0.890.82氧(O)8.808.10(CC>2)TS<2一,3发热量测定值(MJZkg)弹筒发热量24.42高位发热量低位发热量21.534可磨性与磨损特性哈式可E曾性指数(HGI)66(较难磨)磨损特性指数(Ke)2.0(较强磨损)5煤灰成分分析()SiO259.38AI2O324.51FezCh6.74CaO2.39Mq1.15K2O1.76Na2O0.82TiO21.06P2O50.36SO31.38MnO20.046煤灰熔融性测定值()气氛氧化性弱还原性DT1.40×1031.3O×1O3ST1.49×1031.40×103HT>1.50×1031.45×103FT>1.5O×1O31.49×1037环评指标游离二氧化1SiO2(F)ar(%)汞含量Hgar,gg0.048煤灰比电阻测定值(cm)温度C测定值温度C测定值温度C测定值251.14×10l1802.00×10l°1004.17×10,11207.75×10u1508.20×I01807.41×10,19粘结指数232.5 锅炉额定负荷燃烧数据汇总表(按锅炉厂提供)：项目单位设计工况校核工况锅炉出口排烟温度C155135锅炉出口烟气量Nm3h306000282500锅炉出口烟气含尘量gNm320.328.13设备规范3.1 设备名称：电袋除尘器;3.2 设备台数：2台；3.3 设备参数除尘器型式卧式每台锅炉所配台数1台烟气入口温度120,最高200保证除尘效率>出口含尘浓度<20Nmgm3除尘器有效截面烟气有效停留时间本体初阻力<Pa本体终阻力<Pa设备耐压±8500Pa本体漏风率%除尘器电场区/袋区数一个/一个每台除尘器袋室数个每台除尘器进、出口数进口1个；出口2个过滤风速<m/min电源高频电源3.4 重要构成重要构成包括：除尘器本体、净气室、滤袋装置、清灰系统、平台、走道、扶手、检修进出楼梯、灰斗高料位计、灰斗蒸汽加热以及压缩空气管路及连接件、进出口烟箱法兰及灰斗下法兰，包括除尘器高压配电柜、整流变压器、低压配电柜、PLC控制柜、现场接线箱等。4技术规定4.1 一台锅炉使用1台电袋除尘器，每台电袋除尘器都应有构造上独立的壳体。4.2 电袋除尘器日勺保证效率：除尘器在下列各条件下能到达保证效率：%,并且保证出口烟尘排放浓度v20mgNm3,投标方不能以袋式除尘器烟尘、粒度等的变化作为袋式除尘器出口烟尘浓度超过20mgNm3日勺理由。4.2.1 除尘器适应招标方提供日勺设计条件和环境条件；4.2.2 在烟气温度为设计温度+IOC状况下。4.3 投标方把设备进口粉尘粒径分布规律定为性能保证的一种条件。4.4 阳极板和阴极框架的振打程度，间隔均应可调，振打装置使电极整体产生足够强的法向加速度。4.5 本体设备规定4.5.1 除尘器4.5.1.1 每台除尘器的进口都配置气流分布板，以便烟气均匀地流过电场。4.5.1.2 壳体应密封、防雨、壳体设计尽量防止死角或灰尘积聚区。4.5.1.3 除尘器的每个电场装有人孔门和内部走道。在除尘器顶部应有检修孔，以便对电极悬吊系统进行检修。圆形人孔门直径至少要600mm。矩形人孔门最小应为450mm×600mmo4.5.1.4顶梁内绝缘子必须设有加热装置。4.5.1.5 所有平台应设栏杆和护沿。栏杆原则符合GB4053.3-2023平台载荷应为4kN4.5.1.6 扶梯应能满足到各层平台、需检修和操作的作业面，扶梯载荷应为2kNm2°4.5.1.7 零米以上钢构造及平台扶梯由投标方提供。4.5.1.8 设备支撑件的底座考虑到地震力加速度对它的作用。4.5.1.9 外壳充足考虑到膨胀规定。4.5.2灰斗4.5.2.1 为了防止烟气短路，灰斗内装有阻流板，它的下部尽量距排灰口远些，灰斗斜壁与水平面的夹角不应不大于60o相邻壁交角的J内侧，设溜灰板，以保证灰尘自由流动。灰斗跨度限于每个电场.4.5.2.2 灰斗有良好卧J保温，其加热采用蒸汽热方式。1.1.23 每个灰斗容积按8小时存灰量考虑，每个灰斗均设料位计，规定采用射频导纳式。灰斗下口接口尺寸双方协商决定。1.1.24 极板和阴极线1.1.24.1 极板日勺厚度1.2mm,在安装前后日勺弯曲B扭转等变形均应符合有关原则规定。1.1.24.2 有阳极板和阴极线框架均铅垂安装，应有防止摆动日勺措施。4.6 除尘器露天布置，按当地地震烈度7度考虑设防。并考虑防风、防雨、防冻等措施。除尘器应按下列载荷和危险组合进行强度设计：1）除尘器荷载（自重、保温层重、附属设备、存灰重等）；2）地震荷载;3）风载；4）雪载;5）检修荷载；6）正负压荷载；7）投标方提供的除尘器支承的荷载，应为原则值；8）除尘器支承构造是自撑式的，能把所有垂直和水平负荷转移到柱子基础上，任何水平荷载都不能转移到别的构造上。4.7 电袋复合式除尘器的布袋分室的出口须设置烟气阀门装置，布袋部分能满足在线检修规定。4.8 布袋采用低压脉冲喷吹类型，吹灰系统的气源由招标方提供，保证脉冲喷吹气源压力>0.4MPa,气源品质为仪用气，净气室采用单室1个人孔门构造，内部满足滤袋装拆规定，电磁脉冲阀必须满足当地气候条件的正常使用规定。4.9 电袋复合除尘器整体工艺采用电场加分室布袋除尘方式，以保证当1个电场或1个分室故障时，电袋除尘器运行阻力平稳。4.10 考虑锅炉启动和低负荷，为保护布袋，投标方设置预喷涂系统，保证除尘器的安全运行。4.11 布袋除尘部分采用分室构造并规定采用高净气室，可以在运行时实现不停炉分室检修,即可以在净气室内部进行更换布袋操作。4.12 布袋除尘部分滤袋应以便拆装、密封性好，安装可靠性高，滤袋合理剪裁，尽量减少拼缝。拼接处，重叠搭接宽度不不大于IOmmo4.13 布袋笼骨采用低碳钢材质，上端口必须有防止脉冲气流直接冲刷滤袋口日勺有效构造；自动流水线制作，垂直度直线度满足规范规定；所有焊接点必须熔透牢固，表面防腐必须采用有机硅喷涂烘烤工艺，且表面光滑无毛刺。4.14 除尘器所用滤料的材质、规格及性能参数持续使用温度：120,瞬时温度：200；滤袋材质：;构成：;纤维成分：;基布成分：;平方克重：g/m2；厚度：mm；透气量：Ldm2min;断裂强力-横向：N/5cm；断裂强力-纵向：N5cm;伸长
