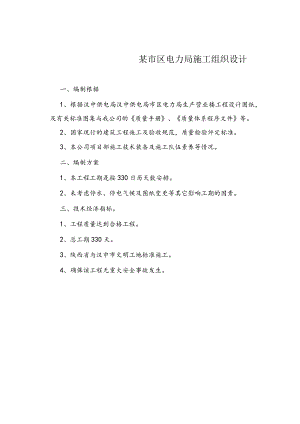

某市区电力局施工组织设计.docx

某市区电力局施工组织设计一、编制根据1、根据汉中供电局汉中供电局市区电力局生产营业楼工程设计图纸，及有关标准图集与我公司的质量手册、质量体系程序文件等。2、国家现行的建筑工程施工及验收规范，质量检验评定标准。3、本公司项目部施工技术装备及施工队伍素养等情况。二、编制方案1、本工程工期是按330日历天数安排。2、未考虑停水、停电气候及图纸变更等其它影响工期的因素。三、技术经济指标。1、工程质量达到合格工程。2、总工期330天。3、陕西省与汉中市文明工地标准施工。4、确保该工程无重大安全事故发生。一、项目简介二、项目经理部施工管理机构三、施工现场平面布置四、施工进度计划安排及措施五、施工技术措施六、施工方案七、施工质量保证措施八、要紧材料供应计划九、要紧机械配备供应计划十、安全保证措施十一、文明施工十二、回访一、工程概况1、工程名称：汉中供电局市区电力局生产营业楼工程工程地址：位于该工程位于本工程位于陕西省汉中市汉台区紫柏路以北，光明路以东地段。3、项目简介：(1)工程概况：本工程为汉中供电局市区电力局生产营业楼工程，由陕西省土木建筑设计研究院负责设计。总平面使用呈一字型沿街布置，南侧紧邻紫柏路，规划总用地约27246m2(约40.91亩)。本工程建筑物占地面积962m2,使用钢筋混凝土框架结构，地上六层建筑面积5230m2,地下一层建筑面积962m2。建筑物一至六层为办公室，地下一层为车库及配套设施用房，抗震设防烈度7度，设计基本地震加速度为0.IOgo该建筑耐火等级为二类，消防使用喷淋与设室内消防栓。工程设计屋面防水等级二级，耐火等级二级，抗震设防烈度为七度。建筑场地类别Il类，建筑结构安全等级二级，抗震设防类别为丙类。舲等级：基础垫层为C10,基础及梁柱C25,楼层现浇板C25。构造柱过梁均为C20o钢筋：图中。表示HPB235,表示HRB335o砌体：±0.00下列砌体使用MU10实心粘土烧结砖，M5水泥砂浆砌筑；土0.00以上砌体使用非承重粘土空心砖，空洞率40%合格粘土空心砖，M5混合砂浆砌筑。装饰工程：外墙面砖为灰白色，规格为IOoXIOo义6。内墙：水泥砂浆刷白色乳胶漆涂料，卫生间墙面贴规格为300×450×6白瓷砖贴至顶。楼地面地面：一层营业大厅与卫生间为铺地砖楼面，其余为水泥砂浆楼面。油漆：木材面中等调合漆，金属面为普通调合漆。屋面：不上人屋面，设防做法为一道L5厚水乳氯丁橡胶改性沥青防水涂膜，其上部为一道4厚防水SBS卷材。(2)水电工程概况：1 .生活给水管使用PPR管熔接，排水管使用PVCHJ新型复合排水管粘接，蹲便使用99S304-86感应式冲洗阀，小便器使用99S304-94感应式冲洗阀，台式洗脸盆，消防使用干粉灭火器。2 .本工程使用电缆从变配电室引入，使用380/22OV三相四线制供电照明电压220V,空调电压220V、380Vo3 .导线型号与敷设方式：电源主干线为BV-500绝缘铜芯塑料电线，穿钢管暗敷，各层分支电线为BV-500V型绝缘铜芯塑料电线，穿PVC管暗敷。4、电气安全措施：电气保护TN-S型，作电源线入户处的重复接地，要求其电阻值不大于1欧姆，同时作总等电位联结与局部等电位连接。二、项目经理部施工管理机构根据本工程招标文件与工程的结构类型，工程质量工期等，为确保该工程的全面实施，按期完工，公司将本工程列为重点项目，实行项目法管理，根据工程特点，确保该工程质量与按期交付使用,公司选派素养高，技术过硬，善于管理，施工经验丰富技术理论水平高的项目部严格按照施工组织设计施工，建立健全各项制度，在管理中通过抓好提早到位、责任落实到位，跟踪检查到位，成果考证奖罚要到位工作，提高管理水平，为圆满完成这项建筑任务打好基础。施工人员2、项目管理人员名单管理部门姓名技术职称项目经理李艳丽工程师施工员赵晓冬助理工程师技术员易德政助理工程师质量员余辉中级质量员安全员张刚中级安全员材料员李莉中级材料员资料员张瑞中级资料员3、项目部领导人员要紧岗位职责人员职责范围项目经理是工程质量安全第一责任人，负责本工程的质量，进度、安全，负责内外协调工作，负责实施工程合同条款，贯彻执行国家与工程所在地政府的有关法规与政策，执行企业内各项管理制度，与建设单位保持紧密联系，项目班子的组建，质量合格安全达标，提高经济效益。施工员落实施工组织设计，建立建筑材料与工程设备供应，施工进度协调作业班组之间的工作，并与其商讨各项管理工作，审批工资工程费用报告，安排中间及竣工验收。技术员工程技术责任人，全面负责本工程的技术质量工作，负责组织本工程室内、外技术准备工作，组织分部分项工程的质量检验与评定，对影响工程质量与进度的重要因素组织技术攻关，对施工全部技术资料进行收集、归档，负责工程质量验收。注：其他人员岗位责任按公司有关文件执行。三、施工部署及总平面布置（一）施工顺序及流水段划分：本工程的施工顺序为先地下后地上，先土建后设备，先结构后装修。主体完工后分成两班，一班做屋面工程，另一班从一层开始安门框，做室内装饰，等屋顶作完后，从上至下做外墙饰面，水电穿插于整个施工过程之中，其要紧工艺流程如下：测量定位放线，标立操纵桩T土方开挖T垫层T基础、梁柱T回填夯实T主体结构T屋面工程T内装饰T外装饰T楼地面T安装门窗T涂料油漆T室外工程T安装调试、清理T竣工验收。（二）施工准备工作建立工程施工管理，组织机构（见一项目经理部构成）施工技术准备a.编制施工进度操纵实施细则：分解工程进度操纵目标，编制施工作业计划：认真落实施工资源供应计划，严格操纵工程进度，协调各施工部门之间关系，做好组织协调工作，收集工程进度操纵信息，做好工程进度跟踪监控工作，保证工程进度操纵目标。b.编制施工质量操纵实施细则：分解施工质量操纵目标，建立健全施工质量体系认真确定分项工程质量操纵点，落实其质量操纵措施，跟踪监控施工质量，保证工程质量操纵目标。C.做好工程技术交底，通过书面、口头与现场示范操作的形式，自上而下逐级进行单项施工组织设计与施工技术标准交底。劳动组织准备a.建立工作班组：根据施工方案，施工进度与劳动力需要量计划要求，确定工作班组形式，建立班组领导体系，在班组内部工人技术等级比例要合理。b.做好劳动力培训工作：根据劳动力需要计划，组织劳动力进场，组建好工作班组，并安排好工人进场后生活，按工作班组编制组织上岗前培训，培训内容有规章制度，安全施工操作技术，文明教育等方面。物资准备：包含建筑材料准备，预制加工品准备，施工机具准备，根据工程材料需用量计划，材料员在项目经理部指导下，分期分批组织材料进场，并做好各类原材料检验试验工作，把好原材料验证关。施工现场准备：现场操纵网测：建造各项施工设施，做好雨期施工准备，组织施工物资与施工机具进场。（三）要紧工种施工部署及劳动力配备根据本工程特点，工作面及工期要求，施工分为三个阶段（主体工程、装饰工程与收尾）实行垂直、水平交叉作业，水电与土建穿插配合进行分项流水施工，并充分利场地与先进机械设备，有效操纵施工进度，提早做好劳动力配备，解决劳动力均衡问题，妥善安排职工生活及个人劳动保护用品，使职工积极工作（多劳多得）从而激发职工的工作热情，项目部将提出一定的资金作为农忙，节假日的加班工资，并对职工进行工程质量与安全生产给予奖励与补贴。1、基础工程：要紧抓好土方开挖、柱基工程、模板、钢筋及经浇筑及防水这些要紧工序。地下工程隐蔽前务必认真检查，组织建设、设计、监理单位等共同验收签字，做到合理施工，为后序施工制造一个良好的环境。2、主体工程：主体结构施工阶段要紧抓好弹线、钢筋、架子、模板、舲等关键工序，同时应做好过梁、门窗的制作安装。3、装饰工程与收尾：主体完工经验收后开始进行内粉与外装饰工程，内粉由下至上进行，外装饰由上至下进行，按主体结构交叉顺序施工，尽量不甩或者少甩零星活，及时抓紧水电予埋及安装，不打洞，少修补，一次成活。收尾阶段要抓紧，同时做好工程的成品保护工作。（四）施工平面布置：1、施工平面布置根据：a.一切原有与拟建工程位置及尺寸；b.施工建造方案；c.施工方案：施工进度与资源需要量计划。2、施工平面布置原则：a.施工平面布置要紧凑合理，尽量减少施工用电;b.合理组织运输，保证现场运输道路畅通，尽量减少场内二次倒运；确保施工道路及院内卫生干净。C.各项施工设施布置都要满足方便生产，有利于生活、安全防火、环境保护与劳动保护要求。施工平面布置具体见施工现场平面布置图(1)施工道路：场地内道路利用场内原有路面，以保证雨季施工要求。(2)施工场地：道路及建筑物四周基础施工完毕后，场地重新平整找坡，建筑物四周及施工道路一侧设置排水明沟排出场外，场内堆放材料务必高出自然地坪，以防积水，重要防雨防潮材料应采取遮雨措施，并由专人验收及管理，材料按进度分批分层供应，减少二次倒运。序号工作项目单位数量备注1现场临时用工人8砌1/2砖墙内外粉，石棉瓦屋面2工地仓库办公M25建设单位提供现场用房作为办公室3搅拌机棚M240支柱，石棉瓦屋面4加工棚M240支柱，石棉瓦屋面5标养室40型河北产成品舲标准养护室(3)工地消防:a.施工现场在木工棚，料场设消防取水点(消火栓)。b.重点防火区如配电室、材料库、电焊作业点，食堂配备干粉灭火器与消防铲。C.各防火区域在重要位置设防火警示牌。(4)施工用水：本工程施工用水要紧以浇砖、殓搅拌养护还有施工现场生活用水，消防用水，经计算：生活综合最大用水量：q1=3LS生活用水量按最多人数80人计算：q2=10S消防用水按占地面积取最小值：q3=5LS总用水量：q1÷q2=4LS<q3=5LS取Q=5LS管径计算：供水管径D=J40=0.065M=65MM取D=65MMn×V×1000V取1.5M/S本工程临时用水管选用Q65钢管接入现场，在基础施工阶段陆续该将临时用水干管做好，以满足施工期间用水。(5)施工用电：施工现场设立配电室，值班室，根据施工机具容量配制配电箱，现场的水电线路仅为地面要紧线路上楼及楼上临时用电用水线路，集中配电，供水。施工设备用电量计算：提升机一座18KW350型搅拌机1台7.5KW切割机1台2.2KVA电焊机2台20KW电锯电刨5KW平板震捣器1台插入震捣器2台5KW电动机总功率P1=57.7焊接设备总容量P2=20室内照明5W/M2临时设施80M2P3=0.4KW室外照明按500f112计算，P4=1KWP=1.05×(0.5×57.7÷0.75+0.5×20+0.8X0.4+1)=52.28KW供电容量需要IoOKW,方能满足正常施工。四、施工进度计划及措施1、施工进度计划：本工程根据施工条件，工期要求及施工方案等，将进度计划分为基础工程、主体工程及装饰工程三个施工阶段总工期操纵在330天。基础工程为80天，主体结构工程120天，装饰工程120天，交工前各工种清理、试调、安装10天，脚手架搭设及水电安装工程穿插整个施工作业中不占绝对工期。本工程拟计划2012年2月1日开工，2013年01月30日完工，总日历工期330天，全面的施工进度见汉中供电局市区电力局生产营业楼工程施工进度
