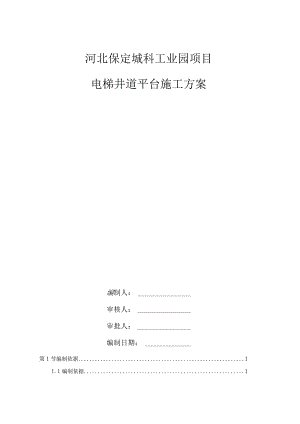

河北保定城科工业园项目电梯井道平台施工方案编制人：审核人：审批人：编制日期：第1节编制依据11.1编制依据1第2节工程概况12.1 总体概况12.2 井道平台搭设形式22.3 施工要求22.4 技术保证条件2第3节施工计划33.1施工进度计划33.2 劳动力计划33.2.1 管理人员3322特种作业人员43.2.3 人员分工及职责43.3 材料计划43.4 劳保用品计划5第4节施工技术方案64.1 分段脚手架井道平台64.1.1 搭设尺寸64.1.2 搭设方法64.2 型钢自卡式井道平台74.2.1 搭设尺寸74.2.2 搭设方法74 .2.3支撑平台原理75 .2.4安装与提升84.3井道防护8第5节质量标准及要求95.1 材料要求95.2 检查验收阶段95.3 检查验收依据95.4 定期检查项目9第6节安全技术措施10第7节预坠落事故的安全技术措施11第8节监测措施11第9节应急救援预案121.1 1机构设置121.2 人员分工与职责131.3 应急救援工作程序131.4 应急救援方法13第10节计算书15第1节编制依据1.1编制依据序号名称1本工程工程施工图纸2本工程施工组织设计3建筑施工扣件式钢管脚手架安全技术规范JGJ130-20114建筑施工安全检查标准JGJ59-20115建筑施工高处作业安全技术规范JGJ80-916建设工程施工现场安全防护、场容卫生及消防保卫标准DBl1/945-20127钢管脚手架、模板支架安全选用技术规程D11/T583-2015第2节工程概况2.1总体概况工程名称河北保定城科工业园项目I建设单位保定市经开智汇信息科技发展有限公司设计单位北京东方华太建筑设计工程有限责任公司勘察单位保定市建筑设计院有限公司I监理单位承包单位中集建设集团有限公司建筑面积北块：54421.83m2南块：5127LO911f,总面积：105692.92m2结构形式基础：独立基础、板筏及柱墩、独立基础及防水板主体工程层数车库地下：1层车库：钢筋碎框架主楼地下：14层主楼：钢框架主楼地上411层耐火等级地下：一级、地上：二级抗震设防烈度7度2.2井道平台搭设形式采取分段搭设落地脚手架井道平台，分段搭设楼层如下:楼栋号脚手架形式涉及楼层搭设高度(m)Cl楼分段第一步-2F>TF2F16.45m分段第二步3F7F14m分段第三步8F11F11.2mC2、C2s楼分段第一步-2F、-1F'2F16.45m分段第二步3F9F19.6m分段第三步10F15F16.8mC3、分段第一步-3F、-2F2F20.34m分段第二步3F9F19.6m分段第三步10F15F16.8m地下结构至4层采取落地脚手架井道平台，4层以上采取型钢自卡式操作平台,平台随井道施工逐层提升。楼栋号脚手架形式涉及楼层搭设高度(In)DI楼分段第一步TF3F14.4m型钢自卡式操作平台4F13F/D2楼分段第一步TF3F14.4m型钢自卡式操作平台4F9F/D3楼分段第一步-4F3F27.3m型钢自卡式操作平台4F15F/2.3施工要求(1)确保操作平台在使用周期内安全、稳定、牢靠。(2)脚手架在搭设及拆除过程中要符合工程施工进度要求。特种操作人员需取得特种作业人员资格上岗证。2.4技术保证条件（1）认真熟悉和审查图纸，了解搭设架体部位的楼层高度及搭设最终高度,做好施工前的准备工作。（2）做好各工种间的交接检，做到检查上道工序，确保本道工序，服务下道工序的“三工序”及“三检”制度。（3）安全总监监督全过程的安全生产、纠正违章，排出施工不安全因素，并负责项目全员安全活动和安全教育。（4）技术负责人制定项目安全技术措施和分项工程安全施工方案，解决施工过程中的不安全技术问题。（5）生产副经理在安全的前提下合理安排生产计划，组织施工安全技术措施的实施。第3节施工计划3.1施工进度计划电梯井操作平台随结构施工同步搭设；待地上结构封顶后拆除本架体。3.2劳动力计划3.2.1管理人员为确保操作平台施工及使用安全项目部成立安全防护领导小组，其机构组成、人员编制及责任分工如下:序号职务姓名工作职责1组长负责协调工作2副组长现场施工总指挥技术指导现场安全总指挥3组员施工过程、及使用检查材料保障施工搭设、及检修负责施工搭设、及检修负责3.2.2特种作业人员平台搭设开始时间使用总时间架子工10人电焊工2人3.2.3人员分工及职责（1）技术负责人项目技术负责人根据施工图纸、国家现行技术规范、规程以及现场实际施工情况编制专项方案，方案编制完成经公司技术负责人审核签字加盖公司公章，并由监理工程师审查签字。施工前由技术负责人负责对项目技术、施工、安全管理人员以及劳务队长进行方案交底，施工中严格按照本方案实施。（2）施工员、技术员技术管理人员根据施工方案编制“施工技术交底”、“施工安全交底”并组织项目专职安全员、作业班组长、特种作业人员及其他人员进行书面交底并签字，施工中严格按照规范、方案、交底内容组织施工、指导、检查。（3）安全员施工前对架子工进行施工安全教育、培训，脚手架搭拆过程中检查是否按照规范、方案、交底执行，施工中是否存在违章作业、安全隐患，发现隐患立即要求整改，架体搭设验收完成投入使用定期检查脚手架消除安全隐患。（4）特殊工种架子工均持证上岗，脚手架搭拆中严格按照方案、交底进行施工，作业前进行班前安全教育，施工中做好安全防护、服从管理执行各项安全规章、制度，未经验收合格的禁止使用。定期检查维护操作平台，确保平台、架体安全、牢固、稳定满足施工使用。3. 3材料计划编号材料名称规格参数要求图样1钢管48.3×3.0钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、刺、压痕和深的划道。：!Fi'2脚手板3m×0.2m厚度不得少于50mmI1*G蛰I3扣件直角扣件铸铁不得有裂纹、气孔，不宜有缩松、砂眼或其它铸造缺陷。在螺栓拧紧扭力矩达65Nm时不得发生破坏。并应将影响外观质量的粘沙、浇冒口残余、披缝、毛刺、氧化皮等除去。-1LJr二:bwJ一例F三旋转扣件铸铁不得有裂纹、气孔，不宜有缩松、砂眼或其它铸造缺陷。在螺栓拧紧扭力矩达65Nm时不得发生破坏。并应将影响外观质量的粘沙、浇冒口残余、披缝、毛刺、氧化皮等除去。iIrfbI对接扣件铸铁不得有裂纹、气孔，不宜有缩松、砂眼或其它铸造缺陷。在螺栓拧紧扭力矩达65Nm时不得发生破坏。并应将影响外观质量的粘沙、浇冒口残余、披缝、毛刺、氧化皮等除去。I4. 4劳保用品计划劳保物品数量备注安全帽1顶/人拟计划10人安全带1套/人拟计划10人防滑鞋1双/人拟计划10人手套10副/日拟计划10人口罩10只/日拟计划10人第4节施工技术方案4.1分段脚手架井道平台1.1 .1搭设尺寸立杆离结构0.30米，立杆的步距L80米。1.2 .2搭设方法待主体结构施工至悬挑脚手架层时，拆除地下室落地井道脚手架，电梯井道横担16#工字钢，工字钢间距等同脚手架立管间距，立管间距1.5m,电梯井道内采用钢管分段搭设井道脚手架，步距左L8m、四周设置剪刀撑，施工层处脚手架满铺脚手板采用铁丝绑扎固定牢固，作为施工层井道平台。井道施工平台随主体结构逐步升高，拆除下层作业平台时采用水平兜网进行防护。井道脚手架及操作平台搭设简图如下：00COZ4. 2型钢自卡式井道平台4. 2.1搭设尺寸本工程井道尺寸为2.2m×2.2m,平台尺寸在此尺寸基础上每边各减少50mm,即自卡式平台尺寸：2.lm×2.1m,高度等同标准层层高2.8m。4. 2.2搭设方法1 .电梯井平台采用三角式支撑操作平台，吊环采用HPB300级(1)20圆钢与平台支撑上槽钢焊接。平台支撑采用8#槽钢焊接成三角形。2 .电梯井平台与结构墙体距离为50mm,平台上满铺50mm厚脚手板并固定。4. 2.3支撑平台原理主体施工时，待下部己经施工完成的砂达到上人强度时，将平台用塔吊慢慢吊入电梯井道，三角支撑平台上部与井道墙倚靠，下部带短槽钢支撑的一端与井道梁倚靠，依靠三角支撑平台只能上升无法降落的原理，使型钢支撑平台卡在井坑内形成作业平台。4. 2.4安装与提升1 .电梯井墙体模板拆除后，待混凝土强度满足要求后即可安装平台。2 .用塔吊整体向上提升电梯井平台。首先在起升电梯井之前，将所有障碍物排除（如模板、拉结、安全网、保险卡等），塔吊挂勾用逮子绳和卡环挂在平台四角结点处，使架子起升后平稳。塔吊使钢丝绳绷紧、调对方向后，将平台提升到上一层。5. 3井道防护1 .电梯井口设置固定制式防护门，防护门高度不应低于L5m,底部安装高度不低于18Omm挡脚板，竖向栏杆净距120mm。2 .防护栏四角采用膨胀栓与结构墙体固定，外侧设置安全警示标志。3 .电梯井道首层设置双层水平安全网，首层以上和地下室井道内每隔两层且XOm增设一道水平安全网。4 .安全网应采用钩头螺栓安装，钩头螺栓用用HPB30016以上圆钢加工，电梯井内每根钢管两端对称设置不少于2个钩头螺栓固定。电梯井防护门实例图电梯井道水平网防护示意图第5节质量标准及要求4.1 材料要求1 .槽钢：槽钢为8#,应平直光滑，无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。槽钢应有产品合格证，必须涂有防锈漆并严禁打孔。2 .木脚手板：采用杉木或松木制作，其长度为26m,厚度不小于5cm,宽度不小于200cm,不得使用有腐朽、裂缝、斜纹及大横透节的板材。两端头应设直径为4mm的镀锌钢丝箍两道。3 .安全网：大眼网必须采用正规厂家生产的合格品，有关证件齐全。5. 2检查验收阶段1 .电梯井平台安装前；2 .作业层上施加荷载前；3 .每层提升完毕后；6. 3检查验收依据1 .高处作业吊篮安全规则JGJ5027；2 .电梯井平台施工方案及变更文件；3 .技术交底文件。4 .4定期检查项目1 .槽钢横梁及平台的变形是否符合要求；2 .平台构件的焊缝是否有开裂，钢丝绳连接是否牢固；3 .卡扣是否松动；4 .安全防护措施是否符合要求；5 .井道平台严禁堆载。6 .搭设井架人员必须佩戴安全帽、系安全带、穿防滑鞋。7 .井架的构配件
