某工程施工组织设计(PPT82页).docx

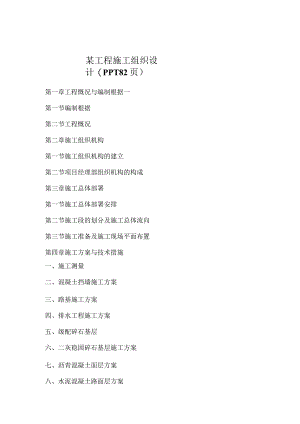

某工程施工组织设计（PPT82页）第一章工程慨况与编制根据一第一节编制根据第二节工程慨况第二章施工组织机构第一节施工组织机构的建立第二节项目经理部组织机构的构成第三章施工总体部署第一节施工总体部署安排第二节施工段的划分及施工总体流向第三节施工准备及施工现场平面布置第四章施工方案与技术措施一、施工测量二、混凝土挡墙施工方案三、路基施工方案四、排水工程施工方案五、级配碎石基层六、二灰稳固碎石基层施工方案七、沥青混凝土面层方案八、水泥混凝土路面层方案九、人行道工程方案十、交通工程方案十一、电力、通讯排管工程十二、路灯工程第五章质量管理体系与措施第一节质量保证措施第二节技术保证措施第三节成品保护措施第六章安全管理与措施第一节安全管理制度第二节施工现场安全（技术）措施第七章工程进度计划与措施第一节施工进度计划安排第二节确保工期的措施第三节工期保障措施第四节影响工期因素的应急措施第五节冬、雨季的施工安排第八章文明施工及环境保护措施第一节文明施工措施第二节环境保护第一章工程概况与编制根据第一节编制根据第二节工程概况1、本工程招标文件2、有关设计图纸。3、现场踏勘情况。4、有关的技术标准及规范：二、编制原则1、保证重点、统筹安排、科学合理的安排施工程序。2、用流水施工作业法与网络计划技术，安排施工进度计划。3、合理选择施工方案，使用先进施工技术，缩短工期、降低工程成本，提高工程质量。第二节工程概况1、工程概况资中县滨江大道二期工程位于内江市资中县城沱江左岸，为沿河道的东西走向，西起县城南园(o÷ooo),东至沱江二桥北桥头(2+515.0135)o路线全长2.5公里。道路标准为城市支路-II级，设计行车速度为30KnI/h。道路总长度为2515.013m,全宽1527米。全路幅构成为：15米二2米人行道+9米机动车道+4米人行道;20米二4米人行道+12米非机动车道+4米人行道；27米二4米人行道+14米机动车道+5米绿化带+4米人行道。工程内容包含土石方工程、道路工程、排水工程、路灯照明工程、电力浅沟、交通设施、道路绿化及挡墙等附属工程。2.工程设计资中县滨江大道二期道路按城市支路-口级设计，设计行车速度为30Kmhoo纵坡共设置7个边坡点，最大纵坡1.160%,最小纵坡为0.3%o横断面中半幅道路使用单向坡，车行道横坡使用1.5%,坡向外侧，人行道横坡使用2%,坡向道路内侧。路面使用沥青混凝土，其结构为：表面层为4CM厚细粒式沥青混凝土Lac-13,下面层为8CM厚粗粒式混凝土Lac-201,全路段沥青使用聚烯烽类改性道路沥青AH-90#,改性剂掺入量（质量比）为3%O上基层为35Cm二灰稳固级配碎石，下基层为20Cm级配碎石。人行道铺人行道砖。路缘石为预制C30混凝土缘石。新建挡墙为C15混凝土横重式挡墙，已建挡墙拆除顶部两米范围再使用混凝土现浇。雨、污水管均使用承插式钢筋混凝土II级或者In级管。3、要紧工程量主道要紧工程量序号分项工程名称规格单位数量1、细粒式沥青混凝土面层4cmm31246.22、粗粒式沥青混凝土面层8cmm32492.43、二灰稳固级配碎石35cmm310904.44、级配碎石底基层20cmm36231.15、人行道砖m218778.86、5%水泥稳固碎石IOcmm31877.97、级配碎石IOcmm31877.98、C30混凝土立缘石12×40×50cmm53099、C30混凝土平石m530910、C30混凝土缘石8×20×50cmm417611、道路填方m349014112、道路挖方m3529013、清表、淤方量m35060.414、挡墙覆盖层开挖m36543015、原堤顶部拆除m3324016、挡墙C15混凝土m39531017、挡墙C25混凝土m3138018、挡墙钢筋t31519、墙背反滤料m3530020、PVC100mmm14553环城路道路改造道路工程量序号分项工程名称规格单位数量1、砖砌雨水井座392、混凝土管D300D400m3803、挖、填土石方m320224、车道铺筑C30混凝土20cmm221445、车道基础7%水稳m221446、人行道铺水磨石块m217867、人行道ClO垫层IOcmm3178.68、临时道路修建m261049、混凝土路缘石m560电力通讯部分工程量序号分项工程名称规格单位数量1、PVC排水管100m19202、人孔井座683、手孔井座284、人工接地极03D501-4根945、电力、通讯排管波纹管m5180污水工程量序号分项工程名称规格单位数量1口级钢筋混凝土管d300米6092口级钢筋混凝土管d400米4173II级钢筋混凝土管d500米3964II级钢筋混凝土管d600米21145污水检查井1000座112雨水工程量表序号分项工程名称规格单位数量1钢筋混凝土管d200米10262钢筋混凝土管d300米443钢筋混凝土管d400米3134钢筋混凝土管d500米3235钢筋混凝土管d600米13356钢筋混凝土管d800米5887钢筋混凝土管dl000米3398钢筋混凝土管dl200米449单篦、双篦雨水口06MS201-8K座16310雨水检查井06MS201-8座121照明工程量表序号分项工程名称规格单位数量1路灯操纵箱IP54Zp12路灯灯杆8米-14米高套2083高压钠灯路灯100W-250W套4164变功率操纵器100/150/250W套2145路灯基础灯杆提供厂家确定座2086电力电缆YJV-O.6/1KV-5X25千米5.47接地扁钢40X4,热镀锌千米5.48绝缘穿刺线夹TTD051F个10409碳素波纹管80千米5.410电线BVV-O.5KV-3X2.5千米1.211镀锌钢管DN80,内外热镀锌米4004、工程范围主道工程（道路工程、电力通讯工程埋管、给排水工程、照明工程、东门环城改造）、引道工程（道路工程、电力通讯工程埋管、给排水工程、照明工程）等工程量清单范围以内的项目。5、工程特点与难点分析1、施工沿线干扰大、工程进度紧、施工组织要求高。2、施工时今年降水量大，自然因素影响大。3、施工区域内分项工程较多，工作范围广。4、本工程难点防洪提混凝土挡墙第二章施工组织机构第一节施工组织机构的建立根据本工程的性质及特点，我公司将把本工程列为公司重点工程。我公司将选派多次承担过类似工程施工，懂技术、会管理、善经营、具有精品意识的同志任项目经理，选派具有丰富施工经验、作风过硬的骨干人员构成项目经理部。公司各职能部门按内部业务系统管理要求，重点加强对项目部业务系统的监督、指导，以确保合同的顺利实现。第二节项目经理部组织机构的构成项目经理部要紧由项目经理、项目副经理、项目总工程师及各职能部门构成。项目经理部下设：1、工程管理部。2、施工技术部。3、质监部。4、安全保卫部。5、机械材料部。6、经营核算部。7、办公室。第三章施工总体部署 施工部署总体安排 施工段的划分及施工总体流向 施工准备及施工现场平面布置第一节施工总体部署安排由于滨江大道二期工程紧邻河边，背靠居民房，施工难度大。同时防洪堤挡墙工程量又基本占总工程量的一半。根据该工程的特点，施工总体部署如下：首先将0+280-1÷160段新建混凝土挡墙作为本工程的重点与难点。由于防洪堤挡墙工程一方面工程量大，牵涉的工序多（施工便道、围堰、抽水、挖基、支摸、混凝土浇筑、墙背填筑等），同时又要务必赶在下一个雨季之前完成挡墙基础施工，时间紧，任务重。其次，由于全段路堤填筑工程量大，所需土方均需外借。1+160-1÷465已建挡墙的墙背路基填筑与1+465-2+515的路基填筑可同步进行施工第三，0+000-0+280段原路面改造与其它次干道根据工程进度的需要安排施工第四，河堤码头施工尽量安排在新建挡墙墙身完成一半时进行。第二节施工段的划分及施工总体流向施工段的划分:本工程道路施工桩号为K0+000-K2+515.013,全长2.5Km°为确保工程施工总进度，根据施工内容、工程量，共设置五个流水段施工。即；第一流水段；k0+000-K0+287.83已建挡墙路面施工第二流水段：K0+287.83K1+160新建挡墙施工第三流水段；K0+160-K1+465已建挡墙、路基、路面施工第四流水段；K1+465K2÷515.013路堤回填施工第五流水段；环城道路施工各流水段之间电力、通讯、交通标志等管线工程使用平行流水法组织施工施工总体流向；测量一路基一排水一基层一面层一附属工程第三节施工准备及施工现场平面布置施工准备1、施工用电、主干线布置主干线使用75三2电缆线，沿线路明挂布置，埋地铺设时埋深不小于500mm,上下各铺50mm厚的细砂，并在上面铺一排标准砖保护。、配电箱及次干线次干线使用50mm2电缆线接至现场各固定用电机械处，并设置专用配电箱，沿线路每50m设一只1=配电箱。、施工照明(1)在每一个施工流水段设置二只镜灯照明，使用中48钢管搭设高12mo(2)流淌作业区域使用流淌式小型太阳灯辅助照明。(3)生活区照明：办公室使用220V电源配置白炽灯，工人宿舍区使用36V低压电源配置低压灯泡。、施工用水根据业主提供的水源头子，使用650镀锌水管作为干管，支管使用25镀锌水管，水管埋入地下250mmo各作业区分别引出用水支管至各用水处，并设专用水龙头，沿线路每50m设一只水笼头。、施工道路及围墙本标段材料及人员进场从原有道路进入施工现场。所有临时设施、材料堆场均不得占用施工道路，确保道路畅通。围墙按不一致施工阶段搭设，围墙使用彩钢板围墙，高度1.8瞑施工现场平面布置1、弃土场：由于滨江大道二期工程拆迁赔偿还未完全落实，目前暂时将K1+160作为临时弃土场。2、堆料场：该段道路沿线不是紧临居民房就是农民的庄
