某工厂的高低压配电室技术标书p.docx

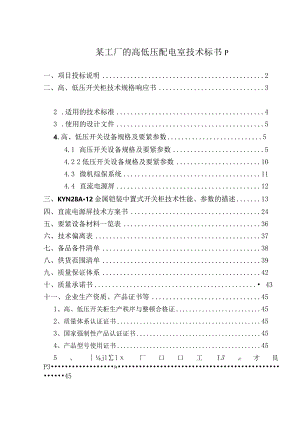

某工厂的高低压配电室技术标书P一、项目投标说明2二、高、低压开关柜技术规格响应书32 .适用的技术标准43 .使用的设计文件54.高、低压开关设备规格及要紧参数54.1 高压开关设备规格及要紧参数54.2 2低压开关设备规格及要紧参数104.3 微机综保系统114.4 直流电源屏12三、KYN28A12金属铠装中置式开关柜技术性能、参数的描述13四、直流电源屏技术方案书24五、要紧设备材料一览表36六、技术偏离表37七、备品备件清单38八、供货范围清单39九、质量保证体系42十、质量承诺书43十一、企业生产资质、产品证书等451、高、低压开关柜生产秩序与整顿合格证452、质量体系认证证书453、国家强制性产品认证证书454、产品型号使用证书455、jll厂口口工I3此才艮P3»456、低压产品形式实验45十二、产品样本及企业宣传资料46一、项目投标说明1、高压开关柜1.1、按招标书要求，开关柜外壳、侧板等选用（南韩）敷铝锌板，使用多重折边工艺制作。柜体使用组装式结构，用拉钾螺母与高强度螺栓固定连接，柜外壳防护等级为IP4X。1.2、柜内布局合理，功能齐全，具有防止误操作断路器，防止带负荷拉手车，防止带电荷与接地开关，防止带接地开关送电与防止误入带电间隔等“五防”功能。1.3、面板使用优质冷轧板制作，静电喷涂，防酸、防碱、耐腐蚀，颜色可按用户要求喷涂。1.4、高压断路器室使用中置式结构形式，真空泡选用陕西宝光产品。1.5、微机综保选用南京力导保护科技有有限公司DMR101P产品。2、低压开关柜2.1、 低压开关柜GGD内部断路器选用上海人民“上联”产品。2.2、 接触器选用LG产品。2.3、 变频器选用ABB产品。2.4、 继电器选用欧姆龙产品。2.5、 柜体使用静电喷涂工艺，颜色可按用户要求喷涂。2.6、 操纵箱、检修箱、照明箱使用31.2mm优质冷轧钢板制作，壳体喷塑。2.7、 封闭母线按国家有关标准，根据现场实际情况制作。3、直流电源屏3.1、180Ah直流电源屏蓄电池使用德国阳光免保护铅酸蓄电池。*本投标书完全响应招标文件及图纸要求。*有限公司*年*月*日二、高、低压开关柜技术规格响应书总则本技术规格响应书是我公司为*有限公司*配电系统编制的，适用于IOKV/0.4KV配电系统的要求及有关规范，提出了配电系统设备的功能设计、结构、性能、安装与试验等方面的技术响应。1）、本技术规格响应书满足招标技术要求，我方将提供符合招标技术要求与工业标准的优质产品。2）、我方将提供满足招标文件规定所有文件。3）、我方保证所生产的开关柜在带烧配电系统无故障连续运行时间大于20000小时。4）、我方将根据*的高、低压系统要求，满足供电之需求，若需方系统有所改动，我方也将满足改动后的订货技术要求。5）、我方将按招标方所提供图纸进行制造，同时，如有改动将先与甲方联系，需经甲方同意且有设计单位的变更后再行变动。6）、如招标方的技术规范书所使用标准如遇与我方所执行的标准不一致时，按较高标准执行。1.使用条件1.1使用环境条件1.1.1安装地点：户内。1.1.2海拔高度：100Onl下列1.1.3环境气温：-20°C+401.1.4年平均相对湿度：77%1.1.5地震裂度：按8。设防2.适用的技术标准高、低压开关设备符合下列国家与部颁标准，同时满足招标文件的技术要求。2. 1GB1984交流高压断路器2.2 GBllO22-89高压开关设备通用技术条件2.3 GB1985交流高压隔离开关与接地开关2.4 GB50062电力装置的继电保护与自动装置设计规范2.5 GB3906-973-35KV交流金属封闭开关设备2.6 DL/T-404-97户内交流高压开关柜订货技术条件2. 7DL-402交流高压断路器订货技术条件2.8 DL-486交流高压隔离开关订货技术条件2.9 DL/T593-96高压开关设备的共用订货技术导则2.10DL/T593户内交流高压开关柜与元件凝露及污秽试验技术条件2.11GB2706交流高压电器动、热稳固试验方法2.12GB3309高压开关设备常温下的机械试验2.13GBllO22高压开关设备通用技术条件2.14GB31L1高压输变电设备的绝缘配合2.15GBJ232电气装置安装工程施工及验收规范2.16DL/T620-97交流电气装置的过电压保护与绝缘配合2.17SD334高压带电显示装置技术条件2.18IEC-298IKV以上52KV及下列高压交流金属封闭开关设备与操纵设备2.19IEC282-1高压熔断器2. 20GB7251-2005低压成套开关设备2.21IEC439低压成套开关设备与操纵设备3使用的设计文件我方将根据贵方所供电路图报价，开关柜二次接线应以所供图纸为准。4.高、低压开关设备规格及要紧参数41高压开关设备规格及要紧参数4.1.1高压开关柜的要紧技术规格12KV开关柜使用于IoKV中性点不接地系统的正常电力操作及短路故障的开断。序号项目规格及参数值1型号KYN28-122额定电压12KV3额定工频耐压（Imin,有效值）42KV4额定雷电冲击耐压（峰值）75KV5额定频率50HZ6主母线额定电流1300A7分支频定电流80083S热稳固电流（有效值）31.5KA9额定动稳固电流（峰值）80KA10防护等级外壳为IP4X,间隔间、短路器室门打开时为IP2X11外形尺寸宽度80OnInb深度160OnIIlb高度2300mm4.1.2.1断路器技术参数序号项R规格及参数值1型号VS1-12陶瓷真空灭弧室2额定电压12KV3额定频率50HZ4额定工频耐压（Imin,有效值）42KV5额定雷电冲击耐压（峰值）75KV6额定短路开断电流31.5KA7额定短路关合电流（峰值）80KA8额定短时耐受电流（有效值，4S）31.5KA9额定峰值耐受电流80KA10操动机构型式：合、分闸线圈（DC220V）11触头合闸弹跳时间：2ms2ms(40KA)12机械寿命：10000次4.1.2.2电流互感器序号项目规格及参数1型号LZZBJ9-102最高工作电压12KV3二次电流5A4表面爬电距离300mm5线圈参数参数按照主接线图4.1.3开关柜柜体4.1.3.1开关柜外壳、侧板等按要求选用南韩进口敷铝锌钢板，采取多重折边工艺制作。柜体使用组装式结构，用拉钾螺母与高强度的螺栓固定联接，柜外壳防护等级为IP4X；4.1.3.2高压开关设备要紧元件都有其独立的隔室（母线室、断路器室、电缆室、继电器仪表室）。母线室、断路器室及电缆室的上方均设泄压装置，柜内各隔室防护等级为IP2X。4.1.3.3高压开关柜断路器室使用中置式结构形式，断路器为可抽出式，断路器小车具有互换性。断路器真空泡选用陕西宝光。4.1.3.4高压开关柜能保证安全地进行下述工作:正常运行、检查与保护、引出电缆的接地、引出电缆或者其它设备的绝缘试验、安装后的相序校核与操作联锁。开关柜前、后下门打开后能方便地用高压验电笔进行验电。4.1.4开关柜的接地。4.1.4.1在柜内单独设接地铜排，此排能惯穿相邻各柜，并与柜体保持良好接触，此接地排供直接接地元件使用。所有正常情况下不带电的金属部分彼此间都能保持良好的接地导通状态，外壳.构架等能保证紧固连接，确保可靠接地。4.1.4.2高压柜接地开关有表示其分、合闸位置的可靠与便于巡视的指示装置。接地开关不可能由于运行中可能出现的作用力（包含短路引起的）而引起误分或者误合。4.L5高压开关设备的其他说明求。4.1.5.2高压柜断路器在试验或者工作位置时，断路器才能进行合分操作，在断路器合闸后，断路器手车不能移动，防止带负荷误推拉断路器；4.L5.3断路器手车处于工作位置时，二次插头应被锁定，不能被拔出；4.1.5.4接地开关处于分闸位置时，断路器手车才能从试验/断开位置移至工作位置。断路器手车处于试验/断开位置时，接地开关才能进行合闸操作，防止带电误合接地开关及接地开关处于合闸位置时关合断路器。4.L5.5接地开关处于分闸位置时，下门及后门都无法打开，以防止误入带电间隔；4.1.5.6我方提供的开关柜及断路器小车应按照20年内免保护设计及制造。4.L5.7开关柜的安装、运输与贮存按照国家标准执行。4.1.5.8开关柜的表面使用静电喷涂。柜体的颜色可按要求喷涂。4.L5.9供货范围:详见报价表。4.1.6实验试验满足国家与机械部、电力部颁布的有关标准，试验很多于下列项目：4.1.6.1实验项目4.1.6.1.1结构检查及外观检查4.1.6.1.2机械试验4.L6.L3绝缘试验4.L6.L4动热稳固试验4.1.6.L6断路器开断、关合试验4.1.6.L7熔断器开断能力试验4.1.6.1.8开关柜正常运行温升试验4.1.6.2实验要求4.1.6.2.1结构检查及外观试验产品及其全部零部件符合产品图纸与技术要求，零配件装配正确、完整、无生锈、腐蚀与喷涂脱落现象，带电体相间及对地距离符合制造标准规定值。4.1.6.2.2相同回路的小车有可靠的互换性。4.1.6.2.3机械试验及操作特性试验按GB1984有关标准规定进行，同时满足要求。断路器间如有电器连锁，操作特性中增加电器连锁回路试验，确保可靠运行。4.1.6.2.4绝缘试验按GB311进行。4.1.6.2.5断路器回路试验按GB3763进行，并符合产品技术要求。4.1.6.2.6其余各项试验按GB3906及GB1984有关规定进行。42低压开关设备规格及要紧参数4.2.1要紧技术规格序号项目规格及参数值1型号GGD22主电路绝缘水平工频2500V(l分钟)3额定工作电压交流400V4额定频率50Hz5主母线额定电流2500A6分支母线额定电流630A7额定短时开断电流50KA8额定短时耐受电流(IS)50KA9额定峰值耐受电流105KA10外形尺寸HXWXD2200×1000×8004.2.2结构特点4.2.2.1GGD型交流低压配电柜的柜体使用通用柜的形式，柜体喷塑，构架用8MF冷弯型钢局部焊接组装而成。，防护等级IP43,前后柜门、电器安装梁为2Inm冷扎优质钢板，侧封为1.2mm热扎钢板制作。电器安装梁彩镀。4.2.2.2GGD柜体充分考虑到柜体运行中的散热问题。4.2.2.3柜内各类电气元件的布置，应便于运行、维
