电信系统综合对时系统施工方案.docx

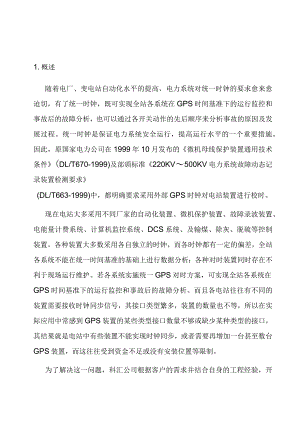

1.概述随着电厂、变电站自动化水平的提高，电力系统对统一时钟的要求愈来愈迫切，有了统一时钟，既可实现全站各系统在GPS时间基准下的运行监控和事故后的故障分析，也可以通过各开关动作的先后顺序来分析事故的原因及发展过程。统一时钟是保证电力系统安全运行，提高运行水平的一个重要措施。因此，原国家电力公司在1999年10月发布的微机母线保护装置通用技术条件(DL/T670-1999)及部颁标准220KV500KV电力系统故障动态记录装置检测要求(DL/T663-1999)中，都明确要求采用外部GPS时钟对电站装置进行校时。现在电站大多采用不同厂家的自动化装置、微机保护装置、故障录波装置、电能量计费系统、计算机监控系统、DCS系统、及输煤、除灰、脱硫等控制装置。各种装置大多数采用各自独立的时钟，而各时钟都有一定的偏差，全站各系统不能在统一时间基准的基础上进行数据分析；各种对时装置同时存在不利于现场运行维护。若各系统实施统一GPS对时方案，可实现全站各系统在GPS时间基准下的运行监控和事故后的故障分析。而且各电站往往有不同的装置需要接收时钟同步信号，其接口类型繁多，装置的数量也不等，所以在实际应用中常感到GPS装置的某些类型接口数量不够或缺少某种类型的接口，其结果就是电站中有些装置不能实现时钟同步，或者需要再增加一台甚至数台GPS装置，而这往往受到资金不足或没有安装位置等限制。为了解决这一问题，科汇公司根据客户的需求并结合自身的工程经验，开发出了TGPS8000电力系统综合对时系统。2. T-GPS8000对时方式介绍T-GPS8000电力系统综合对时系统为电厂内各种自动化装置或系统对时，给保护、录波、监控、热工控制、能量计费等装置提供以下对时方式：2.1 脉冲同步信号装置的同步脉冲常用空接点方式输入。常用的脉冲信号有：1PPS一每秒钟发一次脉冲1PPM-每分钟发一次脉冲IPPH每小时发一次脉冲用途：对国产微机保护、故障录波器、雷电定位系统、行波测距系统对时。2.2 串行口对时方式装置通过串行口读取同步时钟每秒一次的串行输出的时间信息对时,串行口又分为RS232接口和RS422接口方式。用途：对变电站综合自动化、电能量记费系统、输煤PLC、除灰PLC、化水PLC、脱硫PLC、控制室时间显示器对时。2.3 IRIG-B方式对时IRlG-B为IRlG委员会的B标准，是专为时钟的传输制定的时钟码。国外进口装置对时常使用该信号输入方式。每秒输出一帧按秒、分、时、日期的顺序排列的时间信息。IRlG-B信号有直流偏置(TTL)电平、IKHZ正弦调制信号、RS422电平方式、RS232电平方式四种形式。用途：给某些进口保护或故障录波器对时。如GE公司的保护、ABB公司的保护、HATHAWAY的故障录波器、ALSToM公司的保护、惠安公司的自动化装置、莱姆公司的BEN5000故障录波器、SEL公司的保护、西门子设备等。3. T-GPS8000系统方案T-GPS8000一般由两台主时钟(T-GPS-B1)及不同数量的B码、报文扩展装置(T-GPS-F3)和脉冲扩展装置(TGPSF4)构成，根据电厂/电站的实际情况并结合科汇电气公司的工程经验，我们提出如下的TGPS8000具体构成方案。在电厂、变电站主控制室及机组监控室，500KV、220KV继电保护小室分别安装一面GPS时间同步系统屏(见附件)。两台主时钟完成GPS卫星信号的接收、处理，及向信号扩展装置提供标准同步时间信号(RS422电平方式IRlG-B)；每台主时钟同时具有接收另一台主时钟所送处的IRIG-B时间信息的功能，达到两台主时钟之间能够互为备用；T-GPS8000系统屏配置的GPS卫星同步时钟提供各种时间同步信号用于实现电站内计算机监控系统、保护装置、故障录波器、事件顺序记录装置、安全自动装置、远动RTU及各级能量管理系统、用电负荷管理系统、通信网监控系统、电能量记费系统、电网频率按秒考核系统、功角测量装置、线路故障行波测距装置、雷电定位装置、调度录音电话、各类信息管理系统MIS、DCS系统、及各种输煤PLC、除灰PLC、化水PLC、脱硫PLC等的时间同步，使电厂内各设备具有统一的时间基准。主时钟的时间信号接收单元能接收GPS卫星发送的协调世界时(UTC)信号作为外部时间基准信号。正常情况下，主时钟的时间信号接收单元独立接收GPS卫星发送的时间基准信号；当某一主时钟的时间信号接收单元发生故障时，该主时钟能自动切换到另一台主时钟的时间信号接收单元接收到的时间基准信号，实现时间基准信号互为备用，切换时间小于05秒，切换时主时钟输出的时间同步信号不会出错。信号扩展装置的时间基准信号输入包括两路IRlG-B(RS-422)输入。当信号扩展装置只接一路IRlG-B(RS-422)输入时，该路输入可以是IRIG-B输入1,也可以是IRlG-B输入2。信号扩展装置接入两路IRlG-B(RS422)时码输入时，以IRIG-B(RS422)输入1作为该扩展装置的外部时间基准，IRIG-B(DC)输入2作为后备。主时钟及扩展装置具有内部守时功能。当接收到外部时间基准信号时，被外部时间基准信号同步；当接收不到外部时间基准信号时，切换到内部守时，保持一定的走时准确度，使主时钟或扩展装置输出的时间同步信号仍能保持一定的准确度。当外部时间基准信号接收恢复时，自动切换到正常状态工作，切换时间小于0.5S,切换时时钟输出的时间同步信号不会出错。输出的时间同步信号可满足秒(IPPS)、分(IPPM)、时(IPPH)、IRIG-B、空接点、DCF77以及串口等方式。主时钟及信号扩展装置所有时间同步信号输出时，各路输出在电气上均相互隔离。主时钟及信号扩展装置具有工作状态指示、告警显示和告警信号输出功能。告警信号的电接口类型为继电器空接点，接点耐压250VDCo具有时间显示功能，运行状态下显示时、分、秒。可采用两路直流电源供电，任何一路电源消失，主时钟及信号扩展装置仍保持正常工作。TGPS8000可以根据用户需要方便地扩展时间信号输出量,而且不会影响整个系统的正常工作。4. .样本介绍在TGPS8000中，包含不同数量的主时钟(T-GPS-B1)、B码/报文扩展装置(TGPS-F3)和脉冲扩展装置(TGPS-F4),下面分别介绍这三种单元。4.1 主时钟T-GPS-BI用途及特点：主时钟T-GPS-BI(以下简称T-GPS-BI)主要用来接收GPS(全球定位系统)卫星信号或接收IRlG-B(RS422)时间基准信号，并向信号扩展装置提供时间基准信号。T-GPS-BI具有TTL脉冲电平测试口和内部守时功能。如果GPS信号不足时，可以使用外接IRlG-B信号来获得时间信息，如果这两种信息都不正确，本装置通过内部时钟来输出时间信号。装置的输出节点：8路脉冲输出节点，可以将输出节点分组设置为秒脉冲(IPPS)、分脉冲(1PPM)、时脉冲(1PPH)；4路RS232串行口，串行信息的波特率可以通过前面板上的按键调整；IRIG-B码输出，4路正弦调制的IRIG-B和8路RS422电平的IRlGB监视本机运行状态的告警接点输出，包括电源消失告警、GPS信号消失告警、IRlG-B信号消失告警以及本装置自检异常告警。装置的结构:1)装置的前面板 oool淞建科工电气有限公句O图1T-GPS-BI前面板示意图本机运行时前面板上的数码管显示当前时间或状态，按键可以对输出进行设置。主时钟前面板上有下列工作状态指示：本机状态指示：含“电源指示”、“1PPS”脉冲指示灯，装置接通电源时，“电源指示”灯亮，正常运行时“1PPS”脉冲指示灯闪烁。时间基准信号来源：指示本机当前时间基准信号来源，包括“GPS卫星"、"IRIG-Bn两个指示灯。如果"GPS卫星”指示灯亮，说明本机当前是接收GPS卫星信号来获取时间信息，如果“IRIG-B”指示灯亮，说明本机当前是接收IRIG-B信号来获取时间信息，如果两个灯都不亮，则本机是靠内部时钟来维持时间信息。输入信号监视：监视本机接收时间信号是否正常，如果“GPS信号异常”指示灯亮，则说明本机未接收到同步后的GPS卫星信号，如果“|RIG-B信号异常”指示灯亮，则说明本机未正确接收到IRIG-B卫星信号。2）装置的后面板OOOI I*k,和J-l>C；5DUI15BAJ-f110OKZDglKMKZ>IKZ»KZ>关l>P*览4£H3422RgJ21RS232YNjz大注TG七行人。OcD图2T-GPS-BI后面板示意图1.1 T-GPS-BI配有一个易于安装的天线。有源天线头封装在长约Ioomm直径约30mm高的塑料圆盘内，天线的导引线是低损耗同轴电缆。天线长度可根据站内实际情况配置。1.2 扩展装置TGPSF3装置的用途及特点扩展装置TGPSF3（以下简称T-GPSF3）提供多路B码信号和多路串行口信号。T-GPS-F3可以通过接收IRIG-Bl或IRIG-B2以供本机工作，如果这两路信号都不足时，本装置通过内部时钟来输出时间信号。输出节点：有32路IRIGB码输出，格式可为正弦调制的IRIG-B、RS422电平调制的IRIG-B和直流偏置IRIG-B；有4路RS232串行信息输出，串行信息的波特率可以通过前面板上的按键调整；有监视本扩展装置运行状态的告警接点输出，包括电源消失告警、IRlG-B1信号消失告警、IRIG-B2信号消失告警以及本装置自检异常告警。装置的结构：1）装置的前面板OO百丹WWw麻IQWqP-J,*«3ttOIad81、。bW8到ISR汇S-flOlgaOO«8+OOOO图3T-GPSF3前面板示意图本机运行时前面板上的数码管显示当前时间或状态，按键可以对输出进行设置。前面板上有下列工作状态指示：本机状态指示：含“电源指示”、“1PPS”脉冲指示灯，装置接通电源时，“电源指示”灯亮，正常运行时MPPS"脉冲指示灯闪烁。时间基准信号来源：指示本机当前时间基准信号来源，包括IRlG-B1、IRIG-B2两个指示灯。如果“IRIG-B1”指示灯亮,说明本机当前是接收IRlG-B1信号来获取时间信息，如果“IRIG-B2”指示灯亮，说明本机当前是接收IRlG-B2信号来获取时间信息，如果两个灯都不亮，则本机是靠内部时钟来维持时间信息。输入信号监视：监视本机接收时间信号是否正常，如果“IRIG-B1异常”指示灯亮，则说明本机未接收到IRIG-B1信号，如果"IRIG-B2异常”指示灯亮，则说明本机未正确接收到IRIG-B2信号。2)装置的后面板MWVI-VVVV%r门口7,”W门Www田工一tl（-,MxL,卜道）媪4gLzi.R±,b（'H.±,jb±.而-、茁.y>,jfyE除EMg秒ERFFjPTyI4>nCifc<zc4<as如*car>:oe数5ik<OQ图4T-GPS-F3后面板示意图1.3 脉冲信号扩展装置T-GPSF4装置的用途及特点：脉冲信号扩展装置T-GPSF4(以下简称T-GPSF4)提供多路脉冲信号，可以满足需要GPS脉冲输出接点较多的场合。GPS-F4可以通过接收IRIG-B1信号或IRIG-B2信号以供本机工作，如果这两路信
