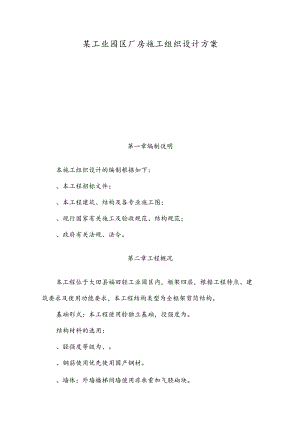

某工业园区厂房施工组织设计方案.docx

某工业园区厂房施工组织设计方案第一章编制说明本施工组织设计的编制根据如下：、本工程招标文件；、本工程建筑、结构及各专业施工图；、现行国家有关施工及验收规范、结构规范；、政府有关法规、法令。第二章工程概况本工程位于大田县福田轻工业园区内，框架四层，根据工程特点、建筑要求及使用功能要求，本工程结构类型为全框架剪筒结构。基础形式：本工程使用舲独立基础，役强度为。结构材料的选用：、胫强度等级为、。、钢筋使用优先使用国产钢材。、墙体：外墙楼梯间墙使用非承重加气胫砌块。、外墙面砖、内墙天棚为环保型涂料、地面为水磨石地面防滑地第三章施工部署第一节施工阶段划分为了最大限度地提高工效，缩短工期，并根据业主对工程各施工阶段的工期要求。本工程使用以主体结构工程为主导线，多工种立体交叉作业的施工流程组织施工，以使各工种、各工序从时间上、空间上得到有机衔接。以优化劳动组合，达到均衡施工、缩短工期的要求。施工阶段划分：士下列为第一施工阶段；主体为第二施工阶段；装修工程为第三施工阶段；水电设备安装调试、竣工验收、交付等为第四施工阶段。小流水作业法是根据工程平面布置与结构特点，对每一施工阶段或者每一楼层合理划分工程量大致相等的施工段或者便于组织流水作业的施工段，根据各施工段上各工序的工种工程量选配作业队与确定最佳施工人数，综合应用工序网络图与时间横道图，最直观、最简单地反映各作业队在一定时间内的流水作业计划与各工种、各工序之间最适时的施工衔接。小流水作业法组织施工，能进一步优化劳动组合、均衡合理的调配、调整劳动力、材料、机械设备、中小型工具、用具等，并推动与促进技术、质量、安全、核算等全面施工技术管理的良性循环与目标管理。最大限度地提高劳动生产率、机械设备使用率、质量合格率与管理工作效率。并籍以保证工程总体计划的完成。1 .施工前期准备阶段包含基础土方开挖、施工机械设置与各类施工用房的搭设、施工道路的铺设、场容、场貌处理、对外联系与有关协作事宜的洽谈。2 .主体施工阶段根据工程施工工期与施工进度计划配备相应的木工、瓦工、校工、钢筋工与各专业工种，使用立体交叉平面流水相结合的施工方法，互不耽搁，直至工程施工验收交付。3 .内外装修与设备安装阶段工程主体结构施工阶段，各专业工种预埋、预留等穿插进行，各施工班组在保证工期情况下，施工中适当调整劳动组合，安排砌体工程、内装修与管线设备的初安装。第二节施工管理组织体系、在全公司范围内精心选择有专业特长，经验丰富的各级管理人员与工人构成进场队伍，配备并新增购买相应的机械设备。在人力、物力的硬件调配上，以高质量保证高效率，以确保本工程为我公司再创佳绩。、建立以项目经理为核心，统一指挥，分工负责，务实高效的管理机制。项目经理统筹全局，组织调度各工种、各工序的施工作业，在保证工程质量的前提下科学地组织人力、物力，有效的利用时间、空间，保证施工工期。项目管理机构框图、施工班组是施工生产的主力军，队伍素养的高低，将直接影响工程的质量与进度，我们根据本工程的工程量、质量标准与要求，精心选派通过实践锻炼的，思想素养、技术水平、职业道德、独立作业能力等综合素养好的职工构成进场队伍，以劳力的高素养与高质量确保本工程达到合格质量标准。、同时，根据“满负荷”工作原理，在施工过程中，实行动态管理，合理调配，工地现场加班加点，但施工工人通过调配后决不疲劳工作，轮班倒休，以确保工程质量与安全施工达标。第三节劳动力及管理人员投入计划管理组织体系人员表序号名称姓名职务职称项目经理项目副经理设计施工质量管理材料管理计划管理安全管理劳动力安排计划表工种按工程施工阶段投入劳动力情况施工准备基础工程主体工程装饰工程扫尾工程普工泥工钢筋工木工校工装饰工抹灰工架子工机修工油漆工电焊工电工安装工第四节场地使用及平面布置本工程施工场地相对狭小，施工时对现场土下列与土以上施工平面布置分两次进行周密细致的研究考虑，确定合理、经济、长效的方案。对土下列平面布置方案，由于现场可利用的场地十分狭小，因此，钢筋、模板等半成品及材料根据实际情况，编制材料计划，分期、分批及时采供，现场只设办公室与材料堆场等临时设施，职工住宿安排在场外。士以上平面布置方案，等基坑施工完毕，进行回填，可增加现场的使用面积，灵活布置施工现场。第五节施工准备4 .现场准备、按施工组织设计与进度计划要求调配、组织各工种劳力进场。、提供建设单位甲供材料计划，包含规格、型号、品种与数量，供应时间。、自行采供材料按期、按量、按质、组织采购，运输进场。、场地平整，满足“三通一平5 .技术准备、建立质量保证体系，配备专职施工、质检技术人员.、熟悉施工设计图及有关的施工验收与结构规范。组织参与设计交底及图纸会审、签署。、编制与调整施工组织设计，分部、分项工程关键部位施工方案,工程施工预算与工料计划。、编制半成品加工计划及材料订货计划。、做好施工前，材料试验、校试配工作。、做好测量操纵点、水准点、沉降观测点设置。、按贯标要求建立各类技术、质量资料档案。6 .现场排水现场生活用废水、雨水、污水利用现场基坑周围修筑的殓排水沟有组织排进市政排污井。详见现场施工平面布置图。7 .施工用水准备现场施工水管从业主指定用水点接至各施工用水点，以确保施工用水与混凝土养护用水。现场用水量计算如下:施工用水量:×(X)×(×)××(X)2. 18L按每人搅拌IooM3胫，砌筑65M3砖计算。消防用水量：()施工现场总用水量：×()供应网管管径选择：(××)400mm因此施工现场选用即可。8.施工用电准备施工用电由现场平面布置决定，考虑最短线路布设，沿建筑物四周布置动力、照明主干线。各楼层施工用电利用电管井设置垂直电缆，各楼层设置分配电箱。现场施工用电需求量计算如下：考虑机械全部使用时计()综合考虑施工用电约占总用电量的,室内外照明用电约占,按上式简化为：计(E计)O因此建设单位提供最大供电量即能满足。但为防止意外停电，我们自备发电机一台，以满足混凝土施工需要。9,施工机械进场计划表机械名称、牌号、产地已使用年限规格（功率）数量（台）计划进退场时间反铲挖土机、一、开工至基础完工电焊机开工第一个月至主体完工经搅拌机进场至竣工平板震动器开工至混凝土结构全部完工钢筋调直机开工至工程竣工钢筋切割机开工至工程竣工蛙式打夯机开工至工程竣工砂浆搅拌机开工至工程竣工水准仪、开工至工程竣工经纬仪、开工至工程竣工钢筋调直机开工至工程竣工钢筋切割机开工至工程竣工第四章要紧施工方法第一节定位测量10 .测量仪器的选用本工程选用一台激光经纬仪，另外选用一台型水准仪作为抄平放线与校核之用，同牌号同规格50m钢卷尺三把，精密水准尺两付。11 .定位根据本工程基本呈长方形，定位时根据业主提供的建筑红线及水准点与本建筑物轴线的相互关系，建立出施工定位根据操纵网，通过全面计算，精确测定出建筑物各轴线。12 .平面操纵及垂直度操纵建筑物的平面操纵遵循先整体、后局部，精控粗放的操纵原则。士下列轴线操纵，利用设立于自然地坪上轴、轴、轴、轴上的轴线操纵桩，并注意保护好主轴线操纵桩，用经纬仪引下并进行闭合测量，轴跟轴两轴线的角度是否为°（正反方面两次校核），将其轴线点引至砖护壁上，再用钢卷尺进行复核，确认无误后，方可进行其它各轴线测定，米以上操纵在米的板面上轴线操纵基点，建立操纵坐标，上层结构层施工时，在其基点相应位置留义孔洞，保证上下通视，辅助激光经纬仪向上传递或者用大线锋吊重线向上引测，同时利用外留的轴线（在每个拐角部位均要外留）进行操纵，内外控相结合，以充分保证其操纵精度，其测距精度不低于万分之一。13 .标高操纵使用二等水准测量，将业主提供的水准高程点引测至施工现场邻近，做成埋地式固定点。根据本工程实际情况布置两个，一个作为引测点，一个作为复核点。作为施工中高程操纵根据，具体位置详见施工平面布置图，向上或者向下传递标高均使用锢钢尺与铝合金塔尺施测。每个施工楼层设置两个高程操纵点，一个引测，一复核，并在每层建立标高操纵网，引测高程使用往返测法，层间垂直度测量偏差不超过3mm,建筑物全高垂直度测量偏差不超过，但每个楼层在利用高程操纵点时，务必进行联测，其闭合差4士2mm,取其平均值作为该楼层的操纵标高。14 .沉降观测沉降观测是本工程施工中一项重要工作，沉降观测点按照设计要求设置。沉降观测使用级精密水准仪进行二等水准往返测量。按设计要求与施工验收规范要求定期测出建筑物的沉降量。第二节钢筋工程15 .施工准备、钢筋作业务必熟悉施工图纸，熟悉设计要求。翻样时要充分考虑施工条件，即考虑钢筋交汇处相互穿插条件，钢筋相互之间、钢筋与预埋铁件之间、钢筋与安装预埋之间要相互避让，避免现场硬撬硬打影响质量。、严格执行配料单审核制度，配料单上应有主管、审核签字后方可开出配料表交付制作。、材料质量是保证钢筋工程质量的基础条件之一，所有进场钢筋务必有合格证（或者质保书），合格证必要的数据应齐全，合格证的发货批号、炉号等务必与钢材上标识相符，没有合格证或者订货不符的钢材不得进场。进场钢筋按有关要求进行分批取样检险。、施工作业层要执行交底制度，翻样、绑扎前，钢筋工长要组织技术交底，解决施工重点难题，使操作人员的心中有数，照章作业。16 .钢筋加工、钢筋加工场地由现场平面决定、钢筋加工要实行半成品检查及验收制度。加工的第一件成品合格后方可成批制作，制作中要加强质量监督与检查，重点检查加工难度大，对绑扎影响大、数量多的钢筋，逐根检查其曲率是否合格。、成品、半成品验收合格后要有专人负责保护管理，分规格堆放挂牌标识，按需发放，切忌乱拿、乱拖、乱用。17 .钢筋接头、地上框架梁、等优先使用闪光对焊，柱使用电渣压力焊，水平钢筋尽可能使用闪光对焊。、其它情况使用绑扎搭接接头。、楼板钢筋因使用冷轧钢筋，故均使用绑扎接头，其搭接长度不小于400mmo、钢筋接头区域内接头数量应符合设计要求与施工规范。18 .钢筋绑扎、避雷接地引下线的钢筋一定要派专人负责焊接，焊接钢筋需做标记，并做好隐蔽验收记录。、独立柱基因要校正、预埋、清理等，在钢筋上要预留人孔，尺寸X,位置根据现场情况定，留置洞口除在浇筑段时补焊外，另以留洞形式对其周边进行加强。、柱钢筋、楼板钢筋）柱插筋定位：柱插筋因其高度较长，容易晃动移位，在底板或者暗梁内要用拉筋（成十字型）与邻近筋拉牢并焊接，保证其垂直度及位置准确。同时在底板上最上层钢筋处使用限位筋与柱箍筋水平焊牢。同时在上层筋上设置五道箍筋，底板上层筋下根据柱径大小设置很多于道箍筋，使各钢筋固定牢固不晃动，钢筋的横向钢筋搭接接头务必大于或者等于设计长度，接头跟接头之间的
