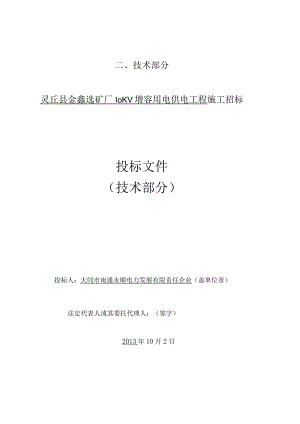

二、技术部分灵丘县金鑫选矿厂IoKV增容用电供电工程施工招标投标文件（技术部分）投标人：大同市南通永顺电力发展有限责任企业（盖单位章）法定代表人或其委托代理人：（签字）2013年10月2日0、编制阐明1、工程概况2、施工总平面布置图3、计划开、竣工日期和施工进度横道图4、技术劳力规定5、机械、机具的计划安排6、重要部位施工措施7、冬、雨季施工措施8、质量保证措施及质量保证体系9、施工工期保证措施10、施工安全措施计划及应急预案、施工消防措施计划11、文明施工措施计划、环境保护措施计划12、采用新艺术、新工艺、专利技术施工组织设计O.编制阐明0.1编制根据灵丘县金鑫选矿厂IOKV增容用电供电工程施工组织设计是在认真领会和熟悉招标文献和图纸的基础上进行编写，与施工中所有规定、规定、条件、条款和规范相符。我企业本着保证工程质量、满足国家施工验收规范，编写的本工程施工组织设计。0.2本工程执行的质量原则、规范本工程质量控制及工艺规定重要如下列规程规范为根据:电气安装工程:电气装置安装工程高压电器施工及验收规范GBJ147-1990GB148-1990电气装置安装工程电力变压器，油侵电抗器，互感器施工及验收规范电气装置安装工程母线装置施工及验收规范GBJ149-1990电气装置安装工程电缆线路施工及验收规范GB50168-2023电气装置安装工程接地装置施工及验收规范GB50169-2023电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-1992电气装置安装工程蓄电池施工及验收规范GB50172-1992电力光纤通信工程验收规范DL/T5344-2023电气装置安装工程电气设备交接试验原则GB50150-2023电气装置安装工程质量检查及评估规程DLT5161.17-2023国家电网企业输变电工程施工工艺示范手册国家电网企业输变电工程达标投产考核措施（2023版）国家电网企业输变电优质工程评比措施(2023版)安全面：建设工程施工现场供用电安全规程(GB50194-93)电力建设安全健康与环境管理工作规定(JGJl30-2023)防止电力生产重大事故的25项重点规定施工现场临时用电安全技术规程(JGJ46-88)建筑施工安全检查评分原则(JGJ59-99)1、工程概况1.1、 工程名称：灵丘县金鑫选矿厂IoKV增容用电供电工程1.2、 建设地点：灵丘县1.3、 招标人名称：灵丘县金鑫选矿厂1.4、 建设规模：新建IOKV配电室一座，安装630KVA组合箱变2台、1250KVA组合箱变1台、315KVA变台1台；新建IOKV架空路线约3.84公里；及对应0¾保护、计量工程。1.5、 工期规定：30日历天。2、施工总平面布置图施工总平面布置图临时宿舍厕所堂3、计划开、竣工日期和施工进度横道图工程计划2023年10月15日动工，2023年11月15日竣工。工程施工进度计划表序号'''''''''''1-23-45-67-89-1()11-1213-1415-1617-1819-2021-2223-2425-2627-2829-301现场勘查2基础制作3挖电缆沟、杆坑4敷设电缆及线路架设5配电室、箱变设备安装及调试6电缆头制作7接引8试验9准备送电4、技术劳动力安排技术劳动力计划表单位：人工种按工程施工阶段投入劳动力状况挖电缆沟电缆敷设接地网制作电气设备安装一次接线二次接线调试投运项目经理1111111专工1111111技术负责人1111111质检员2222222电缆敷设51500000设备安装O0110502高压试验O023223保护调试O001133电焊工O053001起重工O202000辅助工1010510222二次接线工0000020安全员22222225、机械、机具安排计划5.1重要机械配置计划:序号设备名称型号规格数量国别产地制造年份额定功率(KW)生产能力用于施工部位备注1大货车EQ1091F11运送2电焊机13*4003接地焊3机械压钳T-2402接线端"T?*Mrk4-4放线滑车SHD-I20电缆敷5起重滑车IT15电缆敷*n_6机动绞车LT-51电缆敷、7轻型客车HFC6500A3C81、一运送8汽车起重TA5241JQZQY1设备起II9三相调压口口B9986-41调试10接地电阻VC-916接地调11台钻Z516A1铜排打F5.2重要器具配置计划:序号名称规格单位数量1十字板M12-M24把202接地摇表ZC-28台13对讲机台204尼龙绳尼龙米1005牵引钢丝绳米2006验电器IOKV套27高压摇表台28梅花板M12-M24把209放线滑轮个3010手电个1511丁字杆M12-24个1012机轮扳手把613机轮剪把314活动扳手把1015壁纸刀把106、重要部位时施工措施:6. 1施工现场准备：做好调查工作（1）气象、地形和水文地质的调查掌握气象资料，以便综合组织全过程的均衡施工，制定雨天、大风天气的施工措施。（2）对工程进行实地勘测和调查获得每一手资料，并对施工现场的自然条件、技术经济条件进行分析，根据本工程进度计划规定，对工期、安全、质量、资金、人力资源等进行总体筹划，科学合理地编制工程进度筹划，保证工程施工进度的合理性、有效性、实用性。（3）应对多种物质资源的生产和供应状况、价格品种等进行调查，以便及早进行供需联络，贯彻供需规定。（4）组织有关人员对施工机械进行检查，保证施工过程中施工机械的安全使用。6. 2防雷为防止雷电侵入波危及电气设备，IOKV箱式变用避雷网和内装设过电压保护器作为雷电保护。6.3、 与发包人、监理及设计B配合与发包人配合：发包人应提供具有施工条件的施工现场和施工用地，提供有关水文地质勘探资料和地下管线资料，提供图纸等与协议工程有关的资料。发包人协调处理施工场地周围地下管线和邻近建筑物、构筑物、古树名木B保护工作，承担有关费用。承包人发包人委托，按协议规定0质量和工期完毕施工任务，并负责工地安全，看守进场材料、设备和未交工工程。配合发包人参与多种检查和验收。工程竣工后，承包人向发包人提供完整的竣工资料和竣工验收汇报。发包人收到竣工验收汇报28天内组织验收，并在验收后14天内予以承认或提出修改意见。与监理配合：配合监理要停工整改、返工，以及监理对设备材料的检查，对工程施工进度的检查、监督，在隐蔽工程覆盖前，告知发包方工地代表以及监理工程师进行检查和监理。承包发对发包发的意见、规定或索赔，先提交给监理机构，由监理机构研究处置意见，再同双方协商确定。与设计配合（1）认真学习图纸并进行自审，以便对0无误施工。（2）组织图纸会审，由设计方进行交底，精确掌握设计图纸中的细节。（3）进行自审，组织各工种的施工管理人员对本工种B有关图纸进行审查，掌握图中的细节。6.4编制施工图预算和施工预算根据施工图、预算定额、施工组织设计、施工定额等文献编制施工图预算和施工预算,为施工作业计划0编制、施工任务单和限额领料单的签发提供根据。6.5材料的准备（1）根据施工组织设计中B¾施工进度计划和施工预算中的工料分析，编制材料用量计划，确定仓库及堆放场地、组织运送。（2）根据材料用量计划，做好材料的订货和采购工作。6.6技术措施设置专门0材料专责人，负责检查购置设备、材料。所有设备、材料0质量，必须到达国家及专业规程、规范的原则和设计规定，并有完整有效B¾产品合格证、材质证明书等有效资料。设备、材料数量要与供货协议一致，外观尺寸均要符合规定，并做好材料的储存、保管、标识工作。严把质量关、谨防差错，材料运达施工现场后，各施工队应设专人看护,防止被盗和丢失。定期对安全工器具进行试验，保证安全施工。采用机械与人工相结合的方式施工，保证工期保证质量。配合土建施工预留预埋时，应首先要弄清晰建筑标高、装饰材料及抹灰装饰厚度，以此来调整预留预埋的高度和深度。混凝土内暗敷线管应沿近来的线路敷设，并应减少弯曲。埋入建筑物、构筑物的线管与建筑物、构筑物表面的J距离不应不不小于15mmo暗配盒、箱应在其对应0模板处，用防锈漆或其他有区别的油漆做好标志，引出混凝土墙、地面0管子要顺直，两根以上管引出时应排列整洁。管子切断后，断口处应与管轴线垂直，管口应挫平，刮光使管口整洁、光滑无毛刺，并封堵严密。6.6.5埋入地下的电线管路不适宜穿过设备基础，当必须穿过时，应采用保护措施。管与盒在焊接连接时，应一管一孔顺直插入与管相吻合的敲落孔内，伸进长度最佳为35mm,应在管与盒的外壁相接触处焊接，焊接的合计长度不适宜不不小于管外周长的1/3。电缆敷设前，要认真检查电缆型号、规格与设计与否相似，电缆0外观应无损伤、绝缘良好、必要时还要进行超潮湿判断。直埋电缆还应通过试验，合格后方可使用。6.6.7电缆封端应严密，并根据规定做绝缘试验，6KW以上B¾电缆应做交流耐压和直流泄漏试验；IKW如下的电缆用兆欧表测
