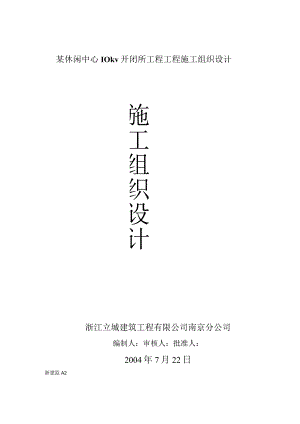

某休闲中心IOkv开闭所工程工程施工组织设计施工组织设计浙江立城建筑工程有限公司南京分公司编制人：审核人：批准人：2004年7月22日浙建监A2施工组织设计（专项施工方案）报审表工程名称：六合永利休闲中心IOKV开闭所工程编致：（监理单位）我公司根据施工合同的有关规定完成六合永利休闲中心IoKV开闭所工程施工组织设计（专项施工方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附件：施工组织设计（专项施工方案）承包单位（章）：浙江立城建筑工程有限公司南京分公司项目经理：万一日期：2004.7.22专业监理工程师审查意见：专业监理工程师：0期:总监理工程师审核意见：项目监理机构（章）：总监理工程师：0期：木表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。号：A2040041工程概况42工程施工总体指导思想及部署43主体工程施工方案64内墙装饰215屋面工程施工方案236安全保证措施247质量保证措施308季节性施工措施369消除工程质量通病措施36附：施工计划进度表1工程概况1.1工程名称：六合永利休闲中心IOKV开闭所工程1.2建设单位：江苏永利投资进展有限公司1.3设计单位：东南大学建筑设计院1.4监理单位：1.5建设地点：永利休闲中心1.6建筑面积：55m1.7工期要求：39日历天2004年7月22日至2004年8月30H.1.8质量要求：合格1.9结构形式：一层砖混结构，HmaX=4.1m.1.10工程现状：三通一平已完成，材料、机械设备、人员都已经安排妥当，具备施工条件。1.11设计要点：（略）1. 11.1建筑部分（略）1. 11.2结构部分（略）2工程施工总体指导思想及部署2. 1施工总体目标2. 1.1质量目标：确保一次验收合格。2. 1.2工期目标：确保工程工期50日历天全部工程竣工。2. 1.3安全目标：杜绝重大人员伤亡事故与重大机械安全事故。2. 1.4文明施工：力创文明标准化工地。2. 2.1总体思路2.2.1.1本着重合同，守信用的服务原则，确保合同指标。做到计划在前，狠抓落实，有的放矢。围绕质量、安全、工期、文明施工四大目标，优质、高速地完成本工程施工任务。2.2.1.2保证质量a制定保证质量措施；b集中技术熟练的施工队伍，以项目法施工管理为基础，认真执行公司的质量方针。2.2.1.3保证工期a制定保证工期措施；b根据工程的需要合理安排作息时间；c组织好提早供货工作，做到“大军未到，粮草先行”。由于本工程施工场地狭窄，材料堆放场地有限，砂、石料需有计划地组织夜间运输。成立精简高效的项目管理班子。2.2.1.4保证安全a全体施工人员务必以“安全第一，预防为主”的方针，指导日常的安全工作；b制定安全措施，建立健全各项安全制度。2. 2.1.5保证文明施工a目标力创建文明标准化工地；b制定相应的文明施工措施。1根据本工程特点拟使用以楼为单位；各专业施工队流水作业;2拟设一个集中搅拌站，为碎、砂浆施工所共用；3集中设置钢筋、木作材料停放堆放及作业场地；4机具设备，详见机械设备及周转材料一览表。3主体工程施工方案3. 1结构施工工艺流程32钢筋工程3. 2.0.1认真学习有关标准、规范，熟练掌握本工序技术要求。3. 2.0.2认真看图，细心下料，下料表须经技术人员检查后方可下料施工。3. 2.1钢筋制作1本工程钢筋工程量大，其加工与堆放务必根据材料需要情况，按顺序加工，加工后的钢筋要有标识，按使用部位、分类、编号堆放。2钢筋进场后，制作加工前，要检查其表面质量如：数量、色泽、直径、曲直、污染等，合格后按规定送试，合格后方可使用。3钢筋采购时的长度确定应考虑使用部位的情况，是否方便于下料而定。梁柱套下，以最大限度减少梁柱钢筋的接头数量。4基础施工时，柱预留钢筋长度为一层楼板上800mm。（直接带出一层柱，减少一个接头）。5圆盘筋调直后，不得有局部弯曲、死弯、小波浪形，其表面伤痕不得使钢筋截面减少W5%。6钢筋的弯曲与弯钩：I级钢筋端部作180°的弯钩，弯心直径为2.5d,平直部分长度23d；箍筋端部做135。的弯钩，弯心直径为2.54平直部分长度2105弯起钢筋中间部分弯折处的弯曲直径D5do7钢筋的接头：现浇钢筋碎大梁中的受力主筋及d22mm的钢筋均宜使用焊接或者机械连接，焊接应优先使用闪光对焊。接头的设置应符合规范要求。并要在事前进行抽样试验，合格后方可施工。8钢筋送试至少以60t为一批（同批同型号），焊接300个接头为一组送样。3. 2.2钢筋绑扎1钢筋绑扎务必严格按施工图施工，绑扎的尺寸、间距、位置要准确，搭接与锚固长度务必符合设计与规范的要求。2钢筋保护层用预制碎加22#铁线的垫块合理设置。均匀绑扎在钢筋上。3钢筋绑扎中，要特别注意柱、梁节点处、钢筋密集处、加密处及悬挑处的钢筋绑扎，要做到不丢扣、不丢圈，间距符合要求。4要随时纠正因踩踏而变形、移位或者塌陷的钢筋。3.2.3柱钢筋3.2.3.1施工工艺流程套柱箍筋I_N钢筋焊接IAl画箍筋间距I_Al绑箍筋3.2.3.2施工要点1按图纸要求间距，计算每根柱箍筋数量，先将箍筋套在下层柱的预留筋上，之后焊接柱钢筋。2箍筋绑扎时，与主筋要垂直，转角处与主筋交点均要绑全扣，非转角处可绑成梅花扣（交错绑扎）。3箍筋的弯钩叠合处应沿柱竖向交错布置，并绑扎牢固。4柱上下两端按要求加密。5在封柱模前，沿柱四周每隔100Omm绑扎好钢筋保护层垫块。6上下层柱截面有变化时，下层钢筋的露出部分，务必在绑扎梁钢筋前先做好钢筋收分准备。3.2.4梁钢筋3.2.4.1施工工艺流程3.2.4.2施工要点1在梁侧模板上画出箍筋间距，摆放箍筋，先穿主梁的下层根向筋及弯曲筋，将箍箍按线摆开；穿次梁下部纵向筋，并套好箍筋；放主次梁的上部纵筋；隔一定间距将其与箍筋绑扎牢固；调整箍筋间距，主次梁同时进行纵筋绑扎。2框架梁上部纵向筋应贯穿中间节点，梁下部纵向筋伸入中间节点锚固长度及伸过中心线的长度应符合设计要求。3在主、次梁受力筋下均应垫好保护层垫块，当受力筋为双排时，可用短钢筋垫在两层筋之间。3. 2.5板钢筋4. 2.5.1施工工艺流程清理模板Al模板上画线Ifl绑板下受力筋IT绑上层筋、负筋5. 2.5.2施工要点1板筋绑扎应注意上部负筋的成品保护。特别是悬挑板的钢筋的保护应格外关注。2在进行碎施工时，要安排钢筋工值班，以防绑扎完成后的成品被破坏。3主次梁相交时，次梁纵筋应放在主梁纵筋之上；双向板中的短向筋放在下层，长向筋放在短向筋之上，保证结构的合理性。4现浇板中未注明的分布筋均为直径6(3)200。5现浇板板面钢筋长度表示：边跨梁为负筋水平段长度，中跨为梁中心线至负筋水平段端头长度。6板钢筋直径与间距相同时能够根据施工要求拉通，梁钢筋直径相同时在支座能够拉通。7主筋碎保护层厚度为：基础(有垫层时)：为40mm；柱为30mm；现浇板、预制板为15mm；地梁为30mm；其余梁为25mm。3.2.6钢筋工程完工后经自检合格后报监理审批后方可转序。3.2.7钢筋位置的同意偏差：项目同意偏差受力钢筋物排距±5钢筋弯起点位置20箍筋、横向钢筋间距绑扎骨架±20焊接骨架±10焊接预埋件中心线位置5水平高差+3,0受力钢筋的保护层基础±10柱、梁±5板、墙、壳±33、2、8梁、板、柱钢筋锚固、搭接除图中注明外，纵向受拉钢筋的锚固及搭接长度如下表:受拉钢筋最小锚固长度La(mm)钢筋种类混凝土强度等级C20C25C30C35>C40HPB235(I)31d26d24d21d20dHRB335(II)38d33d29d27d25dHRB400(III)46d40d35d32d30d抗震设计钢筋锚固及搭接长度抗震等级钢筋最小锚固长度LOe钢筋最小搭接长度Lle1.15La1.61La二1.15La1.61La三1.05La1.47La四La1.4La注：1.当月牙纹钢筋直径d>25mm时，其锚固长度应按表中数值增加5d使用。2 .当受力钢筋直径d>22mm时，使用焊接接头。3 .纵向钢筋搭接范围内箍筋间距<或者=5d且<或者=100mm。4 .在任何情况下，纵向钢筋的锚固长度不应小于300o5 .纵向钢筋位于同一连接区段内的搭接接头面积百分比率不大于50%。3.3模板工程3.31为了保证碎结构的工程质量，提高税表面观感，真正表达“百年大主，质量第一”的精神，我公司拟在本工程中使用高速度、光洁度好、硬度、强度好的多层夹板进行楼面梁板的支模，以提高施工速度与工程质量。3.3.2主楼梁、板使用建设部推广的SP70早拆支撑体系。早拆支撑体系是由早拆柱头、。48钢管、可调底座、托梁与水平支撑构成，其原理为：当楼板碎浇灌后，强度达到50%时，通过敲动早拆柱头上的钢筋，将箱形梁与搁在其上的模板降下，并先拆除之。而柱头却始终与板底直接接触，使楼板处于小于2m的短跨度（立杆间距）受力状态。待楼板税强度增至同意强度时再拆除钢管立杆。优点可加快模板周转，提高工效，缩短工期。3.3.3柱、梁的模板以多层夹板为主，木材搁栅与扣件钢管支撑。3.3.4现浇大梁等，钢管承重架的纵横向间距不应W800mm;牵杠间距W600mm（60义90方木立设）。3.3.5当梁长度24m时，支模时应按梁长的0.2%起拱。3.3.6板的支撑间距纵横向为WlOOOmm。牵杠为60X90方木立设;间距WlOOOmm。多层板底格栅为60×90方木立设；间距400mm。3.3.7板模板的最大缝隙W1.5mm;当其不符合要求时可用不干胶条封闭。3.3.8为保证梁柱节点的质量，支模时要用多合板按图尺寸预制梁柱节点模使其与梁模妥善结合。3.3.9现浇碎梁、板当跨度24m时，模板应起拱1%。3%。3.3.10当梁高250Omm时，应在侧模中间加设一道（内拉）对拉螺栓用,08mm筋制作而成，外套塑料管。3.3.11预埋件与预留孔的同意偏差为（mm）：项II同意偏差检查方法预埋钢板中心线位置3拉线与尺量预埋管、预留孔中心线位置3拉线与尺量预埋螺栓中心线位移2拉线与尺量外露长度0,+10预留洞中心线位移10拉线与尺量截面内部尺寸0,+103.3.12梁底模、板模拆模时的税强度应275%设计强度。3.3.12.1规范规定（现浇碎底模）：结构类型结构跨度（m）按碎设计强度标准值的百分率（）板250>2,875>8100梁875>8100悬臂构件272>21003.3.12.2侧模在碎强度能保证其表面及棱角不因拆除模板而受损坏后，方可拆除。3.3.13现浇结构模板安装同意偏差项目同意偏差（mm）检验方法单、多层高层框架多层大模高层大模轴线基础5555尺量检
