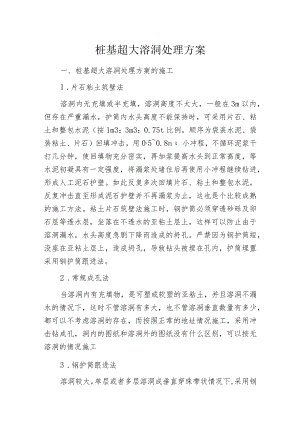

桩基超大溶洞处理方案.docx
桩基超大溶洞处理方案一、桩基超大溶洞处理方案的施工1 .片石粘土筑壁法溶洞内无充填或半充填，溶洞高度不太大，一般在3m以内，但存在严重漏水，护筒内水头高度不能保持时，可采用片石、粘土和整包水泥（按1m3：3m3：0.75t比例，顺序为袋装水泥、袋装粘土、片石）回填冲击，用050.8n小冲程，不循环泥浆干打几分钟，使回填物充分密实，再加浆提高水头到正常高度，等水泥初凝具有一定强度，将漏浆处堵住后再使用小冲程继续钻进，形成人工泥石护壁。如此反复多次回填片石、粘土和整包水泥，反复冲击直至形成泥石护壁并不再漏浆为止，这也是个比较成熟的施工方法。粘土片石筑壁法施工时，钢护筒必须穿透砂砾及卵石层等透水层，坐落在不透水的亚粘土层上，这样可以防止由于溶洞漏水，水头高度急剧下降而造成的坍孔。严禁因为钢护筒短，没座在亚粘土层上，造成坍孔，导致钻头被埋在孔内，护筒埋置采用钢护筒跟进法。2 .常规成孔法当溶洞内有充填物，是可塑或软塑的亚粘土，并且溶洞不漏水的情况下，这时不管溶洞有多大，也不管溶洞垂直数量有多少，都可以不考虑溶洞的存在，而按照正常的地址情况施工，采用冲击钻成孔，洞内的图纸和溶洞外的图纸没有什么区别，可以按无溶洞的情况施工3 .钢护筒跟进法溶洞较大，单层或者多层溶洞成垂直穿珠带状情况下,采用钢护筒跳进法施工，该方法就是一面冲孔，一面接高护筒，并且将其压到或震动下沉至已钻成的孔内，当桩孔穿过多个溶洞并且成功造壁，在下面冲孔时，上面已形成的泥石护壁坍塌漏水并且无法解决时，可以钢护筒跟进到这个位置堵漏。4 .注浆法溶洞层数较多，为串珠状，溶洞位置勘测准确，溶洞大于O.5m小于3m,土层中有较厚的砂层，溶洞漏浆会引起坍方的情况下，采用预先压注水泥浆，待水泥浆压注工作完成24小时后开始钻进。压注时压力控制不大于0.4Mpa,并直到稳定两秒后再开展下一个孔的注浆，或相邻孔冒浆为止。5 .帷幕注浆法针对高度大于8m的溶洞，采用帷幕注浆法，注浆采用水泥砂浆注浆，单管注浆，注浆压力为0.51.OMpa,注浆范围为整个溶洞高度，帷幕的范围以桩中心以外5m,每隔一米提管一次，注浆孔间距3-5m,根据测量放样成梅花形布置。在距离桩周边5米的范围布置钻孔位置，钻孔位置不得随意调整，钻孔位置需设置护桩。选用合适地质钻机或者潜孔钻机并配置好压浆机，保证注浆工作与钻桩工作同步，成孔空闲时间不宜过长。钻孔采用隔行跳打，不得漏钻，要求孔壁垂直。成孔后，及时安放注浆管，连接注浆机，调整设备，拌合水泥浆，拌合好的浆液中不得有结块，确保设备工作正常。先将注浆管位置设置在距离孔底0.5m处，注浆开始采用0.4Mpa的注浆压力，在预定的位置上，采用低压送浆，在浆液充足后采用1.oMPa的压力持压应大于10分钟,然后提管Im,继续下一阶段的注浆工作。二、桩基超大溶洞处理方案施工中出现的问题1.坍孔如果有透水层，当冲击到溶洞后，犹豫突然楼江造成水头高度集聚下降，透水层失稳，形成漏斗状坍孔。坍孔的原因有护筒脚底周围漏水，孔内水位下降，或在潮汐河流中涨潮时，孔内水位差减小，不能保持原有静水压力，一级护筒周围堆放重物或机械震动等，均有可能引起坍孔。(1)坍孔的预防：坍孔的预防在于“常看，常补“常看就是要求各地层地质情况做到心数有数，随时注意钻进情况，随时观察水位情况。“常补”就是当钻进松散粉砂土或者流砂中时，要及时补充较大的比重，粘度的泥浆，甚至可补充投入参有片石或卵石的粘土，此外，要有专人负责补水,以保证钻孔内必要的水头高度。(2)坍孔后的处理A当成孔深度不大时，可全孔回填粘土,暂停一段时间后再深埋钢护筒到不透水层，方可重新钻孔。B当成孔深度较大时，可将钢护筒一直坐落在坍孔的喇叭口下缘的亚粘土层上，护筒周围回填粘土，挤实再重新钻孔。2 .斜孔(1)原因：犹豫溶洞面倾斜或出现探头石致使钻头沿软土层部位下滑造成斜孔。（2）处理方法A扩孔纠编法：此方法适合于潜孔阶段中（一般不超过IOm）钻孔已偏斜严重的情况下，采取加长粗径钻具，并使用比原钻具直径至少大一级的钻具，从孔口或者从孔口管底部位置扩下去，可以扩大处理符合要求的钻机，矫正钻机的方向，防止继续钻进中该孔偏斜严重发生的情况出现。B短钻具法：在松软岩层或者厚度大的覆盖层中钻进时,当钻孔产生一定偏斜后，可利用较短的粗径钻具开展矫正,因为在上述地质条件下钻孔，孔径一般比较大，而短钻具在较大孔径内较易改变方向。主要通过用轻压力满转速的操作方法，钻具会因自重垂向钻进。C换径法：主要用比原正常钻具小一级或者两级直径长度短于1.5m的钻具钻进。因为短细的钻具可在较大的孔径内接近垂直状态。D扫孔法：此方法是在某一灌浆段钻孔完毕时开展孔斜测量，发现偏斜超过允许值情况下，先补开展纠偏处理，按正常程序继续灌浆，当快要完毕时，用比例为0.5（或者0.6）：1的浓浆置换出孔内稀浆，并待凝2428小时后扫孔（用钻具扫除孔壁和孔底的障碍物）。E补孔法：在灌浆施工中，当发现钻进孔偏斜严重时，为防止严重的孔斜对灌浆质量产生影响，可在该孔附近补贴新的浆孔，一般与原灌浆孔的距离不大于50cm此方法用于浅孔阶段中较严重的偏斜情况下。3 .漏浆（1）在冲击成孔中，由于有的溶洞与地下暗河或其他溶洞一样，泥浆迅速流走，水头高度急剧下降，造成漏浆,施工时要在孔边备足一定数量的片石和粘土,一旦出现漏浆,要及时回填片石、粘土冲击造壁，并马上补水，防止水头高度继续下降。(2)意外跑浆：地质资料揭露无溶洞或只有很小的溶洞，但突然发生跑浆，估计是挤破了旁边大溶洞的洞壁，或小溶洞与旁边的大溶洞是相连的。采取投放片石、粘土，整袋水泥堵塞起到护壁作用，使钻孔顺利通过岩溶区；4 .埋钻；埋钻是由坍孔造成的；人工挖土钢护筒跟进法；真空吸渣法；3还可用强力泵冲孔，以求用冲洗液冲散坍塌物，并；4若填埋很厚，其程度比较严重，上述方案都无法实施；将填埋物一以上的钻杆反上来，然后下入同径钻具送水；5 .其它注意问题；遇到较大的土洞、空溶洞时，或连体薄层深洞迅速跨;混凝土坍落度以1820cm为宜；浇筑导管必须；利通过岩溶区。
