灌浆料浆体性能试验条件.docx

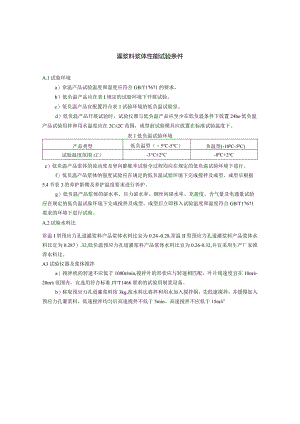

灌浆料浆体性能试验条件A.1试验环境a）常温产品试验温度和湿度应符合GB/T17671的要求。b）低负温产品应在表I规定的试验环境下开展试验。c）低负温产品宜配置符合表1试验环境的低负温试验室。d）低负温产品开展试验时，试验仪器与低负温产品应至少在低负温条件下放置24ho低负温产品试验用拌和用水温度应在2C±2C范围，成型前试验模具应放置在标准试验温度下。表1低负温试验环境产品类型低负温型（5-5）负温型(-10C-5C)试验温度范围CC）-3°C±2°C-80C+2oCe）低负温产品浆体的流动度及竖向膨胀率试验全过程均应在规定的低负温试验环境下进行。f）低负温产品浆体的强度试验应在规定的低负温试验环境下完成搅拌及成型，成型后根据5.4节表3的养护龄期及养护温度要求进行养护。g）低负温产品浆体的泌水率、压力泌水率、钢丝间泌水率、充盈度、含气量及电通量试验应在规定的低负温试验环境下完成搅拌及成型，成型后立即移入试验温度和湿度符合GB/T17671要求的环境下进行试验。A.2试验水料比常温I型预应力孔道灌浆料产品浆体水料比宜为0.240.28,常温II型预应力孔道灌浆料产品浆体水料比宜为0.287）.32,低负温预应力孔道灌浆料产品浆体水料比宜为0.26-0.32,并宜采用生产厂家推荐水料比。A3试验仪器及浆体搅拌a）搅拌机的转速不应低于1000rmin,搅拌叶的形状应与转速相匹配。叶片线速度宜在10ms-20ms范围内，宜选用符合标准JT/T1466要求的试验用制浆设备。b）称取预应力孔道灌浆料按3kg,按水料比将拌和用水加入搅拌锅，先低速搅拌，并缓慢加入预应力孔灌浆料，低速搅拌均匀后高速搅拌不低于5min。高速搅拌不应低于15ms°
