混凝土结构裂缝的判断与处理.docx

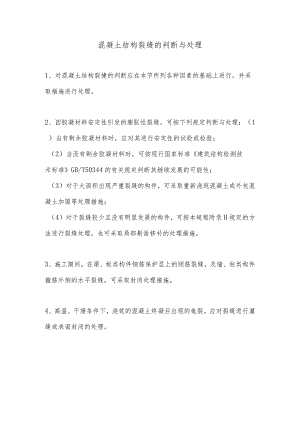

混凝土结构裂缝的判断与处理1、对混凝土结构裂健的判断应在本节所列各种因素的基础上进行，并采取措施进行处理。2、因胶凝材料安定性引发的膨胀性裂缝，可按下列规定判断与处理：（1）当有剩余胶凝材料时，应对其进行安定性的试验或检验；（2）当没有剩余胶凝材料时，可按现行国家标准建筑结构检测技术标准GB/T50344的有关规定判断其继续发展的可能性；（3）对于大面积出现严重裂缝的构件，可采取重新浇筑混凝土或外包混凝土加固等处理措施；（4）对于裂缝较少且没有明显发展的构件，可按本规程附录H规定的方法进行裂缝处理，也可采取局部剔凿修补的处理措施。3、施工期间，在梁、板类构件钢筋保护层上的顺筋裂缝，及墙、柱类构件箍筋外侧的水平裂缝，可采取封闭处理措施。4、高温、干燥条件下，浇筑的混凝土终凝后出现的龟裂，应对裂缝进行灌缝或表面封闭的处理。5、对混凝土固化过程中因水化热造成的表面与内部的温差裂缝，应待其稳定后向裂缝内灌注胶粘剂封闭。当构件有防水要求时，应检查灌胶后的渗漏情况，或在构件表面增设弹性防水涂层。6、混凝土硬化后，在表面积较大构件、形状突变部位、高度较大梁的腹部、门窗洞口角部、长度较大构件的中部和浇筑混凝土的施工缝等处出现的干缩裂缝，应在其稳定后采取封闭处理措施。7、混凝土结构中由于钢筋锈蚀引起的裂缝，可根据下列特征进行判断：（1）裂缝顺钢筋的方向发展并有黄褐色锈渍；（2）对锈蚀钢筋边的混凝土取样，进行氯离子含量测定。8、对混凝土结构中由于钢筋锈蚀引起的裂缝，在构件承载力尚符合设计要求的条件下，应按下列方法进行处理：（1）采取遏制钢筋锈蚀继续发展的措施；（2）对于发展缓慢的钢筋锈蚀裂缝，应采取封闭裂缝的处理措施或将开裂处混凝土剔除，用高强度等级的砂浆或聚合物砂浆进行修补。9、对有热源影响的混凝土构件上的温差裂缝，应在对造成温度变化的原因采取治理措施后，对构件温差裂缝进行处理。10、对碱骨料反应引起的裂缝，可根据下列特征进行判断：（1）骨料出现反应开裂；（2）混凝土碱含量超过现行国家标准混凝土结构耐久性设计规范GB/T50476的限值；（3）混凝土中骨料具有碱活性。11、碱骨料裂缝应按下列方法进行处理：（1）干燥常温环境下，对较轻的裂缝进行灌缝处理；对较重的裂缝进行裂缝封闭后，对构件采取约束加固的处理措施；（2）潮湿高温环境下，可在封闭裂缝、约束加固后，增设表面防水处理和隔热处理措施；（3）对不易采取上述处理措施的构件，可采取更换构件的措施。12、对冬季寒冷或严寒地区的室外混凝土构件的冻胀裂缝，可在消除造成冻胀裂缝的因素后，进行构件加固或补强措施。13、对使用阶段出现的混凝土构件受力裂缝，应根据裂缝形态作出判断并进行构件承载能力及正常使用极限状态的验算。当不满足设计要求时，应采取加固处理措施。
