木耳站场水泥搅拌桩试桩施工方案.docx

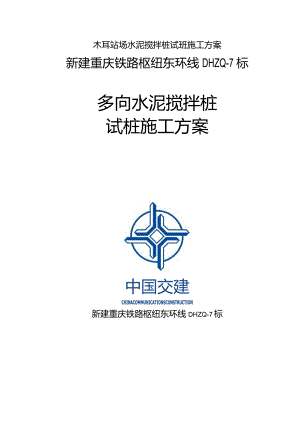

木耳站场水泥搅拌桩试班施工方案新建重庆铁路枢纽东环线DHZQ-7标多向水泥搅拌桩试桩施工方案中国交建CHINACOMMUNICATIONSCONSTRUCTION新建重庆铁路枢纽东环线DHZQ-7标多向水泥搅拌桩试桩施工方案中国交建CHINACOMMUNICATIONSCONSTRUCTION编制人：审核人：技术负责人：1、编制根据12、编制原则13、编制范围14、工程概况24.1、 地形地貌及地质概况24.2、 工程内容及数量25、总体布置及工期安排25.1、 总体施工布置25.2、 施工管理人员配备35.3、 劳动力需求计划35.4、 施工材料配置35.5、 设备配置45.6、 工期安排55.7、 施工平面布置图56、试桩位置及目的57、试桩施工方案及技术措施57.1、 施工准备57.1.1. 施工场地57.1.2. 技术准备67.1.3. 室内配合比试验67.2、 施工工艺流程77.3、 试桩布置77.4、 试桩拟定施工参数97.5、 施工方法97.5.1. 两喷四搅9752、两喷六搅107.5.3. 三喷六搅117.6、 施工技术要求137.7、 施工注意事项157.8、 质量检验157.9、 检验标准198、质量目标、保证体系及保证措施208.1、 质量目标208.2、 质量保证体系208.3、 质量保证措209、安全生产目标及保证措施219.1. 安全目标219.2. 安全保证体系219.3. 安全保证措施2210、应急救援预案2310.1、 应急预案体系2310.2、 应急组织机构及其职责2310.3、 应急响应流程图2510.4、 应急准备2510.5、 事故报告程序、方式、内容2610.6、 事故救援组织2610.7、 具体事故应急救援措施2710.7.1、 机械伤害事故应急处置2710.7.2、 触电事故应急处置2710.8、 应急物资、机械设备储备2811、冬雨季施工保证措施2911.1、雨季施工保证措施2912、环境保护与文明施工措施3012.1、 环境保护3012.2、 文明施工措施3013、施工总结3114、施工图表3114.1 试桩记录表3114.2 施工桩位布置图3114.3 施工总体平面图311、编制根据(1)根据本工程队的设计文件、招、投标文件的技术要求(2)重庆铁路枢纽东环线七标施工设计图(3)重庆铁路枢纽东环线七标实施性施工组织设计(4)铁路工程地基处理技术规程TBlOlo62010(5)铁路路基工程施工安全技术规程TBlO3022009(6)客货共线铁路路基施工技术指南TZ202-2008(7)铁路路基工程施工质量验收标准TB10414-2003/J285-2004(8)铁路站场工程施工质量验收标准TB104232014(9)现场踏勘、调查工地周边环境条件所熟悉的情况与收集的信息2、编制原则(1)遵循设计文件的原则。在编制方案时，认真阅读核对所获得的技术设计文件资料，熟悉设计意图，掌握现场情况，严格按设计资料与设计原则编制，满足设计标准与要求。(2)遵循指导性施工组织设计的原则。按照指导性施工组织设计要求的工期、质量、安全等目标编制试桩方案，使建设单位的各项要求均得到有效保证。(3)遵循“安全第一、预防为主”的原则。严格按照铁路施工安全操作规程，从制度、管理、方案、资源方面编制切实可行的施工方案与措施,确保施工安全。(4)选择合理的施工方案、工艺，合理配置资源的原则Q(5)遵循贯标机制的原则。确保质量、安全、环境三体系在本项目工程施工中自始至终得到有效运行。3、编制范围木耳站场DKl19+869.5DK120+010多向水泥搅拌桩。4、工程概况4.1、 地形地貌及地质概况DK119+869.5DK120+010段属丘陵地貌，地面高程340410,地形波状起伏小，沟槽丘包相间分布，自然坡度较缓，局部见陡壁，植被不发育，丘坡地带基岩多出露，多辟为旱地，沟槽内分布水田，土层较厚。地表上覆松软土及粉质黏土，松软土呈塑状，厚08m,粉质粘土，硬塑，厚24m,下伏基岩为泥岩、砂岩、强风化带厚26m,弱风化带岩层完整。4.2、 工程内容及数量DKl19+869.5-DK120+010段长140.5m,基底使用多向水泥搅拌桩加固，桩直径为650cm,桩间距1.2m,按正三角形布置，桩长2.88.1通桩要求打入下卧层不小于0.5m。在多向水泥搅拌桩质量检测合格后，在桩顶铺设0.6m厚的碎石垫层夹两层双向抗拉强度280knm土工格栅加固。要求处理后的复合地基承载力不小于150Kpa0表4-1多向水泥搅拌桩工程数量表桩号根数长度(m)双向土工格栅碎石垫层(r113)水泥(t)粉煤灰(t)DKl19+869.5-DK120+0105562384351454040311921384.25、总体布置及工期安排5.1、 总体施工布置(1)多向水泥搅拌桩施工前进行室内配合比实验，并现场选取具有代表性区域做试桩实验，确定浆液配合比及施工参数工艺后方可进行大面搅拌桩施工。(2)多向水泥搅拌桩均位于路线低洼段，是涵洞工程、路基填筑工程开工先决条件，属木耳站场关键、重点工程，因此水泥搅拌桩试桩工程迫在眉睫。(4)拟定1套设备机械，一个经验丰富施工作业队做试桩工程。5.2、 施工管理人员配备根据工程需要配备足够有经验管理人员表5.2-1工程要紧施工管理人员配备表序号管理岗位姓名人数工作职责备注1项目经理徐兆明1全面负责项目质量、生产、进度、安全2总工吕琪1负责本项目技术管理与变更理赔3副总工席嗣昌1负责本项目技术管理与变更理赔4生产经理尹海华1负责本项目生产、进度工作5技术员张海1负责现场技术工作6质检员王强1负责质量检查工作7测量员李志强1负责测量放样、检查、沉降观测8试验员黄丹1负责现场试验检测9材料员王玉东1负责物资管理与材料采购10计量员吴金凤1负责项目的中间计量、结算11安全员陈刚金1负责项目的安全工作12资料员延美荣1负责项目的资料二作5.3、 劳动力需求计划本试桩工程劳力需求计划:表5.3-1劳动力需求计划表序号职务及工种人数工作内容备注1技术员1负责施工管理、技术2安全员1负责现场安全管理持证3班组长1负责现场管理、协调3机械工1负责多向水泥搅拌桩机操作持证5杂工4材料转运、协助机械操作手5.4、 施工材料配置施工中所需水泥、土工格栅、碎石等材料统一进行外购，通过取样检验，监理审批检测合格后投入使用。技术要求：碎石应级配良好，最大粒径不应大于30mm,含泥量不应大于5%；水、水泥质量符合现行国家标准;土工格栅为双向，拉力不小于80KN。试桩材料计划采购数量：表54-1试桩材料计划表序号材料名称规格型号单位数量备注1水自来水m3202水泥P.042.5T12.83土工格栅聚丙烯塑料m2100双向80KN4碎石不应大于30mmm3275.5、 设备配置表5.5-1机械设备配备表序号机械设备名称规格型号额定功率(kW)容量(m3)或者吨位一单位数量备注1挖掘机CAT320166kW台12装载机ZL50157kW台13推土机T220162kW台14自卸汽车CQ330017t台15多向水泥搅拌桩机PI1-5A120kW台16灰浆拌与机台17灰浆泵台18水泥搅拌记录仪台19柴油发电机SLW-200200KW台110喷浆记录仪LWAY台111流量计SG-NZ-KDl台1表5.5-2检验、试验、测量仪器设备表序号设备、仪器名称单位数量备注1全站仪台12水准仪台13K30平板载荷仪台14轻型触探仪台15钻芯取样机台16比重计台15.6、工期安排室内配合比实验计划2017年8月21日开工，2017年8月31完工，工期11天。现场试桩工期计划2017年9月1日开工，2017年9月30完工，工期30天(包含实验检测时间)。5.7、 施工平面布置图见14.2施工桩位布置图、见14.3施工总体平面图5.8、 位置及目的1、根据我工区现场实际情况，拟选DK119+869.5-DK120+010段作为试桩位置，本试验段试桩27根，桩直径为50cm,桩间距L2m,按正三角形布置，试桩面积为4511平均桩长6m。2、多向水泥搅拌桩施工前，根据现场的实际情况进行成桩试验，确定施工工艺及参数，以确保大面积施工质量，成桩试验目的：(1)确定每延米搅拌桩水、水泥用量。(2)确定搅拌下沉、提升的速度与重复搅拌下沉、提升速度。(3)根据不一致掺与比确定技术参数。(4)检验施工设备及选定的施工工艺。(5)校核单桩、复合地基承载力。(6)根据单桩承载力试验确定施工掺与比，取得可靠的、符合设计要求的工艺操纵数据，以便指导本段多向水泥搅拌桩大面积施工。7、试桩施工方案及技术措施7.1、 施工准备7.1.1、 1.1、施工场地(1)清除地下障碍物，对原地面进行清理与整平，将路基范围内原地面上淤泥、树根、草皮、腐植土等全部挖除，为多向水泥搅拌桩试桩做好场地平整。(2)做好临时排水设施，疏干场内积水，使周边水不再进入场内，雨水、渗水随时排出。(3)做好水泥、粉煤灰临时储料场地。(4)完成现场便道及临时用水、用电工程。7.1.2、 技术准备(1)施工技术设计文件的复核及技术资料的准备根据现场勘察，调查情况，对工程进行图纸参照、复核、会审，发现问题及时向监理工程师、建设单位书面汇报。并认真编制实施性施工方案,呈报监理工程师与建设单位审批。(2)开工前对测量班与实验室配齐所需的测量仪器及试验设备，同时保证仪器性能良好，能满足施工需要°经检测标定符合要求。(3)对有关技术人员与特殊工种工人进行了上岗前培训，并进行考核,成绩合格者才可上岗。并对施工队进行相应的技术交底。(4)内业做好测量放样数据的整理，绘制桩位布置平面图。7.1.3、 室内配合比试验为确定本标段地基处理水泥搅拌桩使用合适的水泥掺入比，特在工程现场钻孔，分别采集三个区域最软
