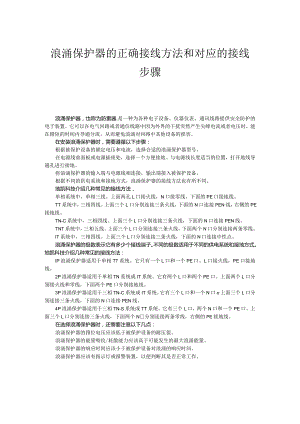

浪涌保护器的正确接线方法和对应的接线步骤.docx

浪涌保护器的正确接线方法和对应的接线步骤浪涌保护器，也称为防雷器.是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。它可以在电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。在安装浪涌保护器时，需要遵循以下步骤：根据被保护设备的额定电压和电流，选择合适的浪涌保护器型号。在电源线前面板或电源插座处，选择一个方便接地、与电源线长度适当的位置，打开地线导通孔进行接地。将浪涌保护器的输入端与电源线相连接，输出端接入被保护设备。根据不同的供电系统和接地方式，浪涌保护器的接线方法也有所不同。地凯科技介绍几种常见的接线方法，单相系统中，单相三线。上面两孔L口接火线，N口接零线，下面的PE口接地线。TT系统中，三相四线。上面三个L口分别连接三条火线，下面的N口连接PEN线，右侧的PE接地线。TN-C系统中，三相四线。上面三个L口分别连接三条火线，下面的N口连接PEN线。TNT系统中，三相五线。上面三个L口分别连接三条火线，下面两个N口分别连接两条零线。IT系统中，三相四线。上面三个L口分别连接三条火线，下面的N口连接中性点。浪涌保护器的极数表示它有多少个接线端子。不同的极数适用于不同的供电系统和接地方式。地凯科技介绍几种常见的接线方法：IP浪涌保护器适用于单相TT系统。它只有一个L口和一个PE口。L口接火线，PE口接地线。2P浪涌保护器适用于单相TN系统或IT系统。它有两个L口和两个PE口。上面两个L口分别接火线和零线，下面两个PE口分别接地线。3P浪涌保护器适用于三相TN-C系统或IT系统。它有三个L口和一个N口o上面三个L口分别连接三条火线，下面的N口连接PEN线。4P浪涌保护器适用于三相TN-S系统或TT系统。它有三个L口，两个N口和一个PE口。上面三个L口分别连接三条火线，下面两个N分别连接两条零线，右侧的PE接地线。在选择浪涌保护器时，还需要注意以下几点：浪涌保护器的箝位电压应该低于被保护设备的耐压值。浪涌保护器的能量吸收/耗散能力应该高于可能发生的最大浪涌能量。浪涌保护器的响应时间应该小于被保护设备对浪涌的响应时间。浪涌保护器应该有指示灯或报警装置，以便判断其是否正常工作。
