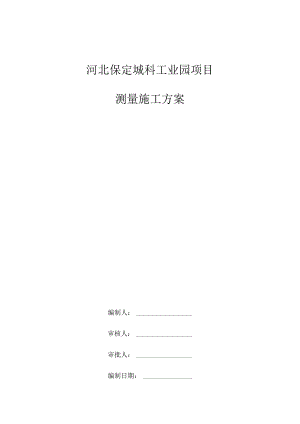

河北保定城科工业园项目测量施工方案编制人：审核人：审批人：编制日期：1J带衣41. 1编制依据4第2节工程概况42.1*5242. 2结构设计概况52. 3高程设计参数52. 4JzvI,-j6第3节施工准备63. 1技术准备64. 27则重人贝组织63.2.1测量组织框架63.2.2测量人员组织表73.31贝（量设备1周配73.3现场交桩8第4节测量控制系统建立84.1一级场区控制网84.1.1控制网点布置84.1.2复测方法94.1.3场区控制网确定94.2二级建筑物控制网94. 2.1建筑物平面控制网布置105. 2.2建筑物控制网测设106. 2.3轴线控制点的复核107. 2.4建筑物标高控制网测设11第5方工程工y贝!量.*115. 5.1平面控制测量116. 1.3基坑底面开挖线放样H5. 2高程控制测量115.3. 1高程控制点的联测115. 3.2基坑标高基准点的引测118. 3.3基底土方开挖标高控制125. 3基槽验收12第6节结构施工测量126. 1±0.000以下控制测量136.1.1平面控制测量136.1.2高程控制测量146.2±0.000以上控制测量146.2.1平面控制网传递146.2.2高程控制网传递23第7节特殊部位施工测量控制237.1建筑物大角铅直度的控制247.2剪力墙施工测量控制247.3门、窗洞口测量控制方法257.4电梯井施工测量控制方法25第8节沉降观测25第9节施工测量质量及保证措施269.1施工测量质量控制流程269.2施工测量质量标准279.3技术复核制度289.4J.289.5测量资料编制29第10节安全文明及环保措施30第1节编制依据1.1编制依据序号名称1本项目工程施工图纸2本工程施工组织设计3建设单位提供的建设工程测量成果报告书4工程测量规范(GB50026-2007)5国家三、四等水准测量规范(GB/T12898-2009)第2节工程概况2.1总体概况程名称河北保定城科工业园项目I建设单位保定市经开智汇信息科技发展有限公司设计单位北京东方华太建筑设计工程有限责任公司勘察单位保定市建筑设计院有限公司监理单位承包单位中集建设集团有限公司建筑面积北块：54421.83m2南块:51271.0911总面积：105692.92结构形式基础：独立基础、板筏及柱墩、独立基础及防主体工程层数车库地下：1层车库：钢筋碎框架主楼地下：4层主楼：钢框架主楼地上411层耐火等级地下：一级、地上：一lL抗震设防77l117度2.2结构设计概况序号项目内容1结构形式基础结构形式1、地下车库独立基础及防水板2、主楼采用筏板基础主体结构形式1、车库采用钢筋硅框架2、厂房采用钢框架2混凝土强度等级地下车库基础垫层C15筏板C30(P6)柱C35、外墙C35(P6)、梁板梯：C35厂房基础垫层C15筏板C30(P6)柱C35、外墙C35(P6)、梁板梯：C354抗震等级车库四级厂房四级5钢筋类别HPB3006、8HRB4006、8、10、12、14、16、18、20、22、256钢筋连接机械连接214mm绑扎搭接<14mm7钢筋保护层50mm基础筏板下部40mm地下室外墙迎土面25m卫生间梁、柱；室外露天墙、板20mm室内梁、柱15mm室内墙、板2.3高程设计参数±0.00高程汇总表序号±0.00绝对高程（In）楼栋号备注122.4层高设计参数第3节施工准备施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备。3.1技术准备详读图纸，熟悉建筑、结构细部的平面、标高尺寸，进行施工图纸测量坐标的汇总、换算工作，确保内业计算的准确性。了解施工现场总平面布置及各施工阶段的的现场布置情况，分析各施工工序交接平面、竖向的尺寸及标高变化情况，并根据施工现场及交桩具体情况确定建立轴线控制网与高程控制网的最佳方案。根据确定的平面控制和高程控制方案选择测量路线、测量方法、测量仪器、协作人员及测量所需材料。3.2测量人员组织3.2.1测量组织框架测量工作是本工程的一项重要技术管理内容和重点环节。项目部建立由技术负责人直接领导、测量工程师具体负责、分包人技术负责人协助的测量放线管理组织。3. 2.2测量人员组织表职务姓名职责备注测量工程师测量复核、验收/测量技术员测量复核/测量班组长现场实测带班4. 3测量设备调配测量设备调配表（注用于本项目测量仪器均经检验合格，检验报告详见附件）序号设备名称精度指标数量用途1南方NTS332P4全站仪角度土2”,距离土(2mm+2ppm.D)1台平面控制电I2S3水准仪÷3mm1台标高控制序号设备名称精度指标数量用途3经纬仪±2"1台轴线放样I4激光铅垂仪±2"1台内控点竖向传递550m钢尺÷Imm1把施工放样3.3现场交桩由建设单位提供的本工程控制桩，办理交桩记录填写桩号所对应的高程、坐标数据完成建设单位、监理单位、施工单位三方签字确认手续。根据建设单位提供的控制桩，复测无误后，测设本工程一级厂区控制网，并布设施工区域二级建筑物控制网。一级、二级控制网建立完成复测合格后报建设单位、监理单位验收。第4节测量控制系统建立5. 1一级场区控制网将业主提供的控制桩进行复测，合格后作为一级场区控制网。4.1.1控制网点布置业主提供了Ll和L3平面坐标及高程控制点，根据业主提供的控制点进行厂区控制点K2-1的布置，逆时针连接L3、LI、K2-1形成本工程一级场区控制网,L3、LUK2T高程数据、坐标数据如（4.1.1-1一级控制网数据表）。具体布置如下图（4.1.1-2一级厂区控制网图）：4.1.1-1一级控制网数据表桩高程坐标数据X、Y边长（M）号(m)4.1.1-2一级场区控制网图4.1.2复测方法测量人员接到业主提供的坐标成果后，利用全站仪对控制桩距离及角度进行校测。使用水准仪采用几何水准路线进行高程校核。4.L3场区控制网确定校核合格后编制测量成果，上报业主及监理，监理验收合格后作为工程测量控制依据。4.2二级建筑物控制网4.2.1建筑物平面控制网布置(1)平面控制先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则，以避免放样误差的积累；(2)施工平面控制网的坐标系统，以与工程设计所采用的坐标系统相同；(3)场区控制网的布设根据百万庄项目C、D地块总平面位置图、地下室基础平面布置图以及各楼基础平面布置图进行。(4)控制点应选在通视条件良好、安全、易保护的地方(保护方法如4.2.1-1防护图)。4.2.2建筑物控制网测设由于场区是整体开挖，在总平面图及场区一级控制网的基础上,采用全站仪根据本工程一级控制网，放样C、D地块总平面图，埋设控制桩，记录控制桩高程数据和坐标数据，作为本工程建筑轴线控制和高程控制，予以防护定期复测直至单位工程竣工结束。4.2.3轴线控制点的复核为保证施工测量的定位准确，定时对布设在基坑周围的轴线控制桩标高基准点进行复核检查。具体方法如下：坐标法校核：利用全站仪每隔一周根据一级控制网对控制桩的坐标、高程进行复测，并与原始记录坐标和设计坐标对比。ZhongjiConstnxrdonGroupCo.Ltd.若复核得到的结果与原始数据之间的差值在允许范围之内，则说明控制点未受周边环境影响是安全可靠的，否则就要对各控制点进行调整。4. 2.4建筑物标高控制网测设本工程建筑物高程控制网与平面控制网为同一控制网；加密联测场区二级控制网高程基准点，选用水准仪按四等水准测量精度，进行测设各单体建筑物高程控制网。第5节土方工程施工测量4.1 平面控制测量5. 1.3基坑底面开挖线放样（1）土方开挖至基坑垫层上30Omm人工清土层时，采用全站仪重新放样总平面图轴线交点坐标，连接关系点放样，以轴线为依据放样车库柱墩、积水坑开挖线撒出白灰线作为标志。（2）根据总平面图各楼角点轴线坐标采用全站仪依次放样出楼角点轴线坐标并放样开挖线同样撒出白灰线作为标志。（3）轴线交点均延长Im钉桩作为轴线控制桩，以便开挖线破坏及时恢复开挖线，待开挖完成后将轴线引入槽底。（4）为避免开挖错误，测量人员要在基坑开挖现场实时指导挖土司机作业。5. 2高程控制测量5.3.1高程控制点的联测在向基坑内引测标高时，首先联测高程控制网点。经联测确认无误后，方可向基坑内引测所需的标高。5.3.2基坑标高基准点的引测土方开挖过程中，每开挖一层，都要往基坑引测标高基准点，引测方法：悬吊钢尺法。以现场高程控制点为依据，采用S3水准仪以中丝读数法往基坑测设附合水准路线，将高程引测到基坑施工面上。标高基准点用红油漆标注在基坑侧面上，并标明数据。高程引测方法如图5.3.2-1高程竖向传递示意图。5.3.2-1高程竖向传递示意图5.3.3基底土方开挖标高控制在土方开挖即将挖到基坑开挖底标高时，测量人员要对开挖深度进行实时测量，即以引测到基坑的标高基准点为依据，用S3水准仪抄测出挖土标高，每隔2米距离撒一白灰点，指导清土人员按标高清土。5. 3基槽验收土方开挖完成后，根据各轴线控制桩投测外轮廓控制轴线到基坑底，并钉出木桩，在木桩顶面轴线方向上钉小铁钉，然后栓小白线检查基坑底口和集水坑、电梯井坑等位置是否正确，并架设水准仪，联测水准控制点，每隔3m测量基底实际标高并记录，检查基底标高是否正确。同时测量人员要积极配合监理单位、设计单位验槽。第6节结构施工测量6. 1±0.000以下控制测量6.1.1 平面控制测量(1)轴线控制桩的校测在建筑物基础施工过程中，对轴线控制桩每周复测一次，以防桩位位移，而影响到正常施工及工程施测的精度要求。校测仪器采用测角精度为2，测
