沉井和沉箱工程施工工艺.docx

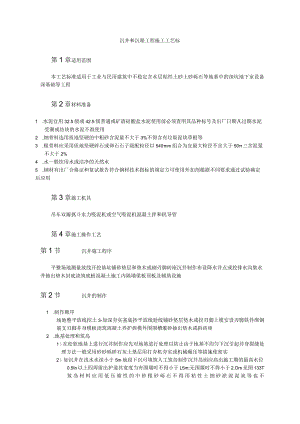

沉井和沉箱工程施工工艺标第1章适用范围本工艺标准适用于工业与民用建筑中不稳定含水层粘性土砂土砂砾石等地基中的深坑地下室设备深基础等工程第2章材料准备1 .水泥宜用32.5级或42.5级普通或矿渣硅酸盐水泥使用前必须查明其品种标号及出厂日期凡过期水泥受潮或结块的水泥不准使用2 .细骨料选用质地坚硬的中粗砂含泥量不大于3%不得含有垃圾泥块草根等3 .粗骨料应采用质地坚硬碎石或卵石石子级配粒径以540m组合为宜最大粒径不宜大于50三含泥量不大于2%4 .水一般饮用水或洁净的天然水5 .钢材有出厂合格证和复试报告符合钢材技术指标的规定方可使用外加剂根据不同要求通过试验确定后应用第3章施工机具吊车双瓣抓斗水力吸泥机或空气吸泥机混凝土拌和机导管第4章施工操作工艺第1节沉井施工程序平整场地测量放线开挖基坑铺砂垫层和垫木或砌刃脚砖座沉井制作布设降水井点或挖排水沟集水井抽出垫木封底浇筑底板混凝土施工内隔墙梁板顶板及辅助设施第2节沉井的制作1 .制作顺序场地整平放线挖土3-加深夯实基底抄平放线验线铺砂垫层垫木或挖刃脚上模安设刃脚铁件绑钢筋支刃脚井身模板浇筑混凝土养护拆模外围围槽灌砂抽出垫木或拆砖座2 .地基处理和筑岛1）在松软地基上进行沉井制作应先对地基进行处理以防止由于地基不均匀下沉引起井身裂缝处理方法一般采用砂砂砾碎石灰土垫层用打夯机夯实或机械碾压等措施使密实2）如沉井在浅水水深小于5m地段下沉可填筑人工筑岛制作沉井岛面应高出施工期的最高水位0.5In以上四周留出护道其宽度当有围堰时不得小于L5m;无围堰时不得小于2.Om见图133T筑岛材料应用低压缩性的中砂粗砂砾石不得用粘性土细砂淤泥泥炭等也不宜采用大块石砾石如水流速度超过表133-1所列数值时须在边坡用草袋堆筑或用其他方法防护当水深在L5m流速在0.5ms以内时亦可直接用土填筑而不设置围堰图133-1人工筑岛制作沉井1河床：2河床位：3人工就岛；4沆井：5-根垠表133-1筑岛土料与容许流速土的分类容许潦速（is）士表面流速平均潦速粗砂（粒径1.0-25rw）0.B50.8中等砾石（粒径25-4CM）1.01.2粗砾石（粒径4O-75n）1.21.53 .刃脚支设沉井制作下部刃脚的支设可视沉井重量施工荷载和地基承载力情况采用垫架法半垫架法砖垫座或土底模较大较重的沉井在较软弱地基上制作常采用垫架或半垫架法见图133-2垫架的作用是:使地基均匀承受沉井重量不使在混凝土浇筑过程中产生突然下沉导致刃脚裂缝而破坏垫架法施工保持沉井位置不致倾斜便于调整图133-2沉并刃脚垫架法施TI一刃脚；2一砂垫层；3一枕木；4一垫架；5一半垫架；6一模板便于支撑和拆除模板采用支垫架法施工应计算一次浇筑高度使不超过地基的承载力直径或边长在8m以内的轻型沉井当土质较好时可采用砖垫座见图133-3沿周长分成.6-8段中间留20n三空隙以便拆除砖砌刃脚热座砌筑应保证刃脚设计要求的刃脚踏面宽度砖刃脚强度及底面宽度应能抵抗刃脚斜面混凝土的水平推力作用而保持稳定砖模内壁应用1:3水泥砂浆抹平重量较轻的小型沉井土质好时可采用砂垫层灰土垫层或在地基中挖槽作成土模见图133-4其内壁用1:3水泥砂浆抹平采用垫架或半垫架法先在刃脚处铺设砂垫层再在其上铺承垫木和垫架垫木常用1622cm枕木垫架数量根据第一节沉井的重量和地基或砂垫层的容许承载力计算确定间距一般为0.5-1.Om垫架铺设应对称一般先设8组定位垫架每组由2-3个垫架组成矩形沉井常设4组定位垫架其位置在长边两0.15LL为长边边长在其中间支设一般垫架垫架应垂直井壁铺设圆形沉井沿沉井刃脚圆弧部分对准圆心铺设在垫木上支设刃脚井壁模板铺设垫木应使顶面保持在同一水平面上用水准仪找平使高差在IOmm以内并在垫木间用砂填实垫木中心线应与刃脚中心线重合垫木埋深为其厚度的一半在垫架内外设排水沟当地基承载力较低经计算垫架需用量较多铺设过密应在垫木下设砂垫层加固以减少垫架数量将沉井的重量扩散到更大面积上避免制作中发生不均匀沉降同时可减少垫架数量使易于找平便于铺设垫木和抽除第3节井壁制作1 .制作方式沉井制作方式般有在修建构筑物地面上制作适用于地下水位高和净空允许的情况人工筑岛制作适于在浅水中制作在基坑中制作适于地下水位低净空不高的情况可减少下沉深度摩阻力及作业面高度可根据不同情况采用使用较多的是在基坑中制作1-刃帆2田:3水泥砂浆抹曲:上铺油毡纸或塑料薄膜层:4砂垫层采取在基坑中制作基坑应比沉井宽2-3m四周设排水沟集水井使地下水位降至比基坑底面低0.5m挖出之土方在周围筑提挡水要求护堤宽不少于2m如图133-5所示按施工流程又有一次制作一次下沉分节制作一次下沉或分次制作制作与下沉交替进行等方式但后者往返交替较费工时可根据不同情况和条件采用通常如沉井过高常常不够稳定下沉时易倾斜一般高度大于12Cm时宜分节制作在沉井下沉过程中或在井筒下沉各个阶段间歇时间继续加高井筒(a)*±M(b) 土胎或图133-4沉井刃脚上模施TI-刃脚：2-±三M:3-H1：3水泥浆(或M油药纸、费科Ira一层):4<fM三:5-木或IMt板在土质松软和筑岛上下沉时其第一节应不超过0.8BB沉井宽度其他各节应尽量放高以利下沉并可缩短作业时间2 .模板支设井壁模板采用钢组合式定型模板或木定型模板组装而成采用木模时外模靠混凝土一面刨光并涂脱模剂两度沉井支模可先支井体内模一次支到1000*15001 *f 1 e*. a n*( 4 AiratkH图133-5在基坑中制作沉井比施工缝略高IOomm处竖缝处用9090mm方木支撑在内部脚手架上外模亦一次支到施工缝略高100mm处竖缝处用90900mm方木支撑在内部脚手架上外横亦一次支到施工缝略高100nInl处竖缝亦用木方或脚手钢管杆和_6丽拉紧螺栓固定间距600mm有防渗要求的在螺栓中间设止水板圆形沉井每隔L8n三设一道J)n三钢丝绳箍紧同时再设适当斜支撑支顶于基坑壁及外部脚手架上在外模每隔1.5m水平方向设一300600mm浇灌口沿高度方向在距刃脚底部L5m处亦应设置一道在上下节水平缝处设企口缝或钢板止水带模板间缝隙括腻子模板与已浇筑混凝土接触处垫50mm宽泡沫塑料带防止漏浆第一节沉井筒壁应按设计尺寸周边加大IOT5mm第二节相应缩小一些以减少下沉摩阻力当沉井内有隔墙与井壁同时浇筑时隔墙比刃脚高施工时需在隔墙下立排架或用土砂堤支设底模见图133-6对高度15Inm以上的大型沉井亦可采用滑模方法制作1砂垫层:2承垫木;工草袋装砂;4木摔架:5沉井井箜:6-沉井内隔墙图1336用排架支设沉井隔堵底模3.钢筋绑扎沉井钢筋可用吊车垂直吊装就位用人工绑扎或在沉井近旁预先绑扎钢筋骨架或网片用吊车进行大块安装竖筋可一次绑好水平筋分段绑扎与前一节井壁连接处伸出的插筋采用焊接连接方法接头错开1/4以保证钢筋位置和保护层正确内外钢筋之间要加设一4mm钢筋铁码每L5m不少于一个钢筋用挂线法控制垂直度用水平仪测量并控制水平度用木卡尺控制间距用水泥砂浆垫块控制保护层沉井内隔墙可采取与井壁同时浇筑或在井壁与内隔墙连接部位预留插筋下沉完后再施工隔墙3 .混凝土浇筑沉井混凝土浇筑可采取以下几种方式沿沉井周围搭设脚手平台用15m皮带运输机将混凝土送到脚手平台上用手推车沿沉井通过串桶分布均匀地浇灌用翻斗汽车运送混凝土塔式或履带式起重机吊混凝土振动吊斗通过漏斗串桶沿井壁作均匀浇灌在沉井上部搭设脚手平台用11机动翻斗车运送混凝土直接沿井壁均匀浇灌用混凝土运输搅拌车运送混凝土混凝土泵车沿沉井周围进行分布均匀浇灌每层厚50Omnl4 .浇灌混凝土应注意以下事项应将沉井分成若干段同时对称均匀分层浇灌每层厚30Cln以免造成地基不均匀下沉或产生倾斜混凝土应一次连续浇灌完成第一节混凝土强度达到70%始可浇灌第二节井壁有抗渗要求时上下节井壁的接缝应设置凸形水平缝接缝处凿毛并冲洗处理后再继续浇灌下一节并在浇灌前先浇一层减半石子混凝土前一节下沉应为后一节混凝土浇灌工作预留0.5-1.Om高度以便操作混凝土可采用自然养护为加快拆模下沉冬季可在混凝土中掺加抗冻早强剂或用防雨帆布悬挂于模板外侧使之成密闭气罩通蒸汽加热养护1 .下沉准备工作与验算下沉前应进行结构外观检查检查混凝土强度及抗渗等级并根据勘测报告计算极限承载力计算沉井下沉的分段摩阻力及分段的下沉系数作为判断每个阶段可否下沉是否会出现突沉以及确定下沉方法及采取措施的依据当沉井高度不大时应尽量采取一次制作下沉以简化施工程序缩短作业时间当沉井高度和重量都大重心高如地基处理不好操作控制不严在下沉前很容易产生倾斜宜采取分节制作每节制作高度的确定应保证地基及其自身稳定性并有适当重量使其顺利下沉一般每节高度以78m为宜在拟定高度后应验算下沉系数下沉系数通常为1.15T.25以上以保证顺利下沉当不能满足要求时可采取在基坑中制作减少下沉深度或在井壁顶部堆放钢铁砂石等材料增加附加荷重或在井壁与土壁间注入触变泥浆以减少下沉的摩阻力等措施当下沉系数较大可沿井壁外周凹填相应的土方增大总摩擦力沉井下沉应具有一定强度第一节混凝土或砌体砂浆达到设计强度的100%其上各节达到70%以后方可开始下沉2 .垫架排架的拆除垫架的拆除对大型沉井混凝土应达到设计强度的100%小型沉井达到70%始可拆除抽除刃脚下的垫架垫木或砖垫座应分区分组依次对称同步地进行抽除次序圆形沉井为先抽一般承垫架后拆除定位垫架矩形沉井先抽内隔墙下垫架然后分组对称地抽除外墙两短边下的垫架再后抽除长边下一般垫架最后同时抽除定位垫架抽除方法是将垫木底部的上挖去利用绞磨或推土机拖拉机将相对垫木抽出每抽出一根垫木后刃脚下应立即用砂卵石或砾砂填实在刃脚内外侧应填筑成适当高度小土堤并分层夯实使下沉重量传给垫层抽除时要加强观测注意下沉是否均匀隔墙木排架拆除后的空穴部分用草袋装砂回填3 .壁孔洞处理沉井壁中有时预留有与地下廊道地沟管道进水窗等连接的孔为避免下沉时泥土和地下水大量涌人井内影响施工操作对较大孔洞还会造成沉井每边重量不等影响重心偏移使沉井易产生倾斜在下沉前必须进行处理对较大孔洞在制作时可在洞口预埋钢框螺栓用钢板方木封闭中填与空洞混凝土重量相等的砂石或铁块配重对进水窗则采取一次做好内侧用钢板封闭沉井封底后拆除封闭钢板挡木等4 .沉方案的选择沉井下沉有排水下沉和不排水下沉两种方案前者适用于渗水量不大每1不大于In?min稳定的粘性土如粘土粉质粘土以及各种岩质土或在砂砾层中渗水量虽很大但排水并不困难时使用后者适用于严重的流砂地层中和渗水量大的砂砾层中使用以及地下水无法排除或大量排水会影响附近建筑物的安全和生产的情况一般宜尽可能地采用排水法施工因它在沉井内易于施工遇隙碍物易于处理可投入较多的劳力效率高进度快下沉易于控制平衡技术和设备比较简单第5节沉井封底当沉井下沉到距设计标高0.时应停止井内挖土和抽水使其靠自重下沉至设计或接近设计标高再经23d下沉稳定或经观测在8h内累计下沉量不大于IOmnI时即可进行沉井封底封底方法有以下两种1）排水封底（即干封底）方法是将新老混凝土接触面冲刷干净或打毛对井底进行修使之成锅底形由刃脚向中心挖放射形排水沟填以卵石作成滤水暗沟在中部设2-3个集水井深1-2m井间用盲沟相互连通插600-80Onlm四周带孔眼的钢管或混凝土管或钢筋笼外缠绕12号铁丝间隙Imm,外包二层尼龙窗纱四周填以卵石使井底的水流汇集在井中用潜水电泵排出见图1-7保持地下水位低于基底面0.5m以下1-LMMU->4-iI-,；：-''LMn
