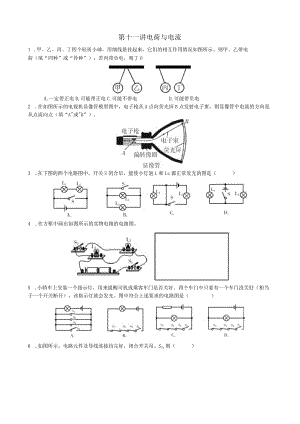

第十一讲电荷与电流1 .甲、乙、丙、丁四个轻质小球，用细线悬挂起来，它们的相互作用情况如图所示。则甲、乙带电荷（填“同种”或“异种”）；若丙带负电，则丁OA.一定带正电B,可能带正电C.可能不带电D.可能带负电2 .在如图所示的电视机显像管模型图中，电子枪从A点向荧光屏B点发射电子束。则显像管中电流的方向是从点流向点（填“A"或"B”）。3 .在下图的四个电路图中，开关S闭合后，能使小灯泡L和Lz都正常发光的图是（）4 .在方框中画出如图所示的实物电路的电路图。5 .小轿车上安装一个指示灯，用来提醒司机或乘客车门是否关好。四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光。图中符合上述要求的电路图是（）6 .如图所示，电路元件及导线连接均完好，闭合开关吊、S2,则（）A. Ll不能发光，L2能发光B. Ll能发光，L2不能发光C. Lh Lz都能发光D. Li、Lz都不能发光8.如图所示的电路中有两只灯泡一Or-S,L21L1.i>L2,现要使两只灯泡并联连接，下列做法正确的是（A.闭合S、S3,断开S2B.闭合与、S2,断开S3C.闭合S2、S3,断开SlD.闭合S2，断开S1>S39 .如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是（）10 .用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可鉴定（）A.小球一定带正电B.小球一定带负电C.小球一定不带电D.小球可能带负电，也可能带正电11 .八年级的志愿者想为敬老院的老人设计一个呼叫电路。他们的设想是：同一房间内两位老人都能单独控制同一只电铃，且能让值班室的工作人员区分出是哪位老人按铃呼叫的。下图中的四个电路，符合设想的是（）12 .根据如图所示的实物图，在虚线框内画出对应的电路图。第4题图13 .如图所示电路，要使灯泡Ll和Lz组成串联电路，应该（）A.只闭合S3B.只闭合S2C.同时闭合SI和S?D.同时闭合Sl和S314 .用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。（导线不允许交叉）15 .如图是小明设计的简易起重机的电路。下列操作中，电动机能工作的是（）A.只闭合S2B.只闭合$、S2C.只闭合S3D.只闭合Si、S316 .打开水龙头，放出一股细细的水流，用在干燥的头发上梳过的塑料梳子靠近水流，将发生的现象及原因是（）A.水流远离梳子, B.水流靠近梳子, C.水流远离梳子, D.水流靠近梳子,因为梳子摩擦后具有磁性排斥水流因为梳子摩擦后具有磁性吸引水流因为梳子摩擦带电后排斥水流因为梳子摩擦带电后吸引水流17 .运汽油的汽车都有一条铁链子拖地，它的作用是（）A.发出声响，让过往车辆和行人注意B.通过它向空气和大地散热C.作为运油车的统一标志D.为防止汽油因振动摩擦起电，通过与地相连的铁链使罐带的电荷导入地下，从而避免造成危害18 .小明将塑料尺在衣服上摩擦了几下，然后把尺子接近悬挂的泡沫塑料小球时，起初泡沫塑料小球靠上了塑料尺，这个现象表明带电体具有的性质，一会儿泡沫塑料小球又自动远离塑料尺，这是因为带上了电荷，出现了的现象而离开。19 .PM2.5是指大气中直径不大于2.5LIm的颗粒悬浮物，能被肺泡吸收并进入血液，影响人体健康。某科研队伍成功研制出PM2.5净化器，其原理如图所示。闭合开关SI、S2后，风扇旋转吸入含有颗粒物的空气，当颗粒物接近带有负电荷的光洁金属网C时会被快速吸引过来，这是因为带电体具有吸引的性质；当颗粒物快速通过光洁金属网C后，会带上负电荷，然后被带有正电荷的棉芯D吸附住，这是因为o
