智慧工地建设方案.docx

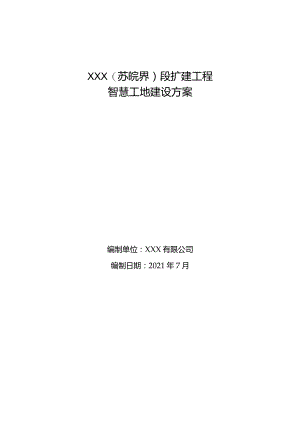

XXX（苏皖界）段扩建工程智慧工地建设方案编制单位：XXX有限公司编制日期：2021年7月目录智慧平台建设方案3一、工程概况表4二、施工便道及出入口设置方案81.设置原则82.具体设置方案8三、现场远程视频监控及工程进度系统15四、扬尘监控和自动喷淋降尘联动监控系统17五、车辆未冲洗自动抓拍系统18六、噪声监控和夜间违规施工监控系统19七、重要工点设备点位图201.l标重要工点张店枢纽202. 2标重要工点侯庄互通223. 3标重要工点汤泉互通244. 4标重要工点星甸收费站、拌合中心265. 4标重要工点后坪特大桥286. 全路段视频覆盖29八、设备参数规格30九、设备资质文件311.视频产品资质文件312 .中国环境保护产品认证证书323 .计量器具型式批准证书33十、项目实施步骤371 .项目实施阶段和时间进度安排372 .实施计划37智慧平台建设方案为贯彻落实党的十九大精神，根据南京市城乡建设委员会文件关于印发南京市工地视频监控和环保在线监测信息系统建设实施方案的通知、施工工地安装工地视频监控和环保在线监测信息系统建设实施方案制定XXX（苏皖界）段扩建工程智慧工地建设方案。工程概况表一、基本信息：项目（标段）名称XXX（苏皖界）段扩建工程XXXT标区（园区）浦口区街道江浦地址江苏省南京市浦口区纬度北纬N32°02'9.08"经度东经E118°34'13.42"立项批文文号立项批准单位江苏省发展和改革委员会项目类型口房建口市政回交通口轨道口水务口园林口其他安全监督单位扬尘监管单位渣土监管单位计划开工日期2018.1.10计划竣工日期2021.8.31总投资金额1.7亿建安费1.54亿已投资金额8155万项目概况高速公路扩建工程，全长2.41公里，主要工程量：路基土石方，拆除原有桥梁，新建桥梁，小型构造物。建设单位项目负贲人电话（手机）施工单位项目经理电话（手机）监理单位总监理工程三电话（手机）设备运维单位联系人电话（手机）二、已安装设备情况：序号名称品牌型号数量备注123三、需要提供的其他信息：1、环保在线监测和视频监控信息系统建设方案（含施工平面图）；2、安装运维合同;3、其他。一、基本信息：项目（标段）名称XXX（苏皖界）段扩建工程XXX-2标区（园区）浦口区街道江浦、汤泉地址江苏省南京市浦口区纬度北纬32°02,9,经度东经118°31,28”立项批文文号立项批准单位江苏省发展和改革委员会项目类型口房建口市政回交通口轨道口水务口园林口其他安全监督单位扬尘监管单位渣土监管单位计划开工日期2019.9.1计划竣工日期2021.8.31总投资金额1.79亿元建安费1.63亿元已投资金额400万元项目概况高速公路扩建工程，全长6.07公里，双向四车道拓宽至双向八车道，主要工程内容包括路基土石方、桥梁、涵洞及通道施工。建设单位施工单位监理单位设备运维单位二、已安装设备情况：序号名称品牌型号数量备注123三、需要提供的其他信息：1、环保在线监测和视频监控信息系统建设方案（含施工平面图）；2、安装运维合同；3、其他。一、基本信息：项目（标段）名称XXX（苏皖界）段扩建工程XXX-3标区（园区）浦口区街道星甸、汤泉地址江苏省南京市浦口区纬度北纬32°03,33经度东经118°28'46"立项批文文号立项批准单位江苏省发展和改革委员会项目类型口房建市政0交通口轨道口水务口园林口其他安全监督单位南京市交通工程质量监督站扬尘监管单位甫京市浦口区交通运输局、浦口区环保局扬尘办渣土监管单位南京市浦口区城市管理执法大队渣土中队计划开工日期2019.9.1计划竣工日期2021.8.31总投资金额1.62亿元建安费L47亿元已投资金额348.5万元项目概况高速公路扩建工程，全长3.96公里，双向四车道拓宽至双向八车道，主要工程内容包括路基土石方、桥梁、涵洞及通道施工。建设单位施工单位监理单位设备运维单位联系人电话（手机）二、已安装设备情况：序号名称品牌型号数量备注123三、需要提供的其他信息：1、环保在线监测和视频监控信息系统建设方案（含施工平面图）；2、安装运维合同；3、其他。一、基本信息：项目（标段）名称XXX（苏皖界）段扩建工程XXX-4标区（园区）浦口区街道星甸地址江苏省南京市浦口区纬度北纬32°03'51经度东经118。27'27"立项批文文号立项批准单位江苏省发展和改革委员会项目类型口房建市政团交通口轨道口水务口园林口其他安全监督单位南京市交通工程质量监督站扬尘监管单位南京市浦口区交通运输局、浦口区环保局扬尘办渣土监管单位南京市浦口区城市管理执法大队渣土中队计划开工日期2019.9.1计划竣工日期2021.8.31总投资金额3.61亿元建安费3.28亿元已投资金额282万元项目概况高速公路扩建工程，全长5.119公里，双向四车道拓宽至双向八车道，主要工程内容包括路基土石方、桥梁、涵洞及通道施工。建设单位南京市公共工程建设中心项目负责人郭建电话（手机）施工单位监理单位设备运维单位联系人电话（手机）二、已安装设备情况：序号名称品型号数量备注123三、需要提供的其他信息：1、环保在线监测和视频监控信息系统建设方案（含施工平面图）；2、安装运维合同；3、其他。二、施工便道及出入口设置方案1.设置原则根据本工程的特点和总体安排，同时结合施工条件，统一进行施工便道、主要出入口的总平面布置，具体遵循的原则如下：D方便施工、便于管理的原则本着因地制宜、方便施工、有利于管理和缩短场内倒运距离来统一规划便道O施工便道应尽量靠近标段的各主要工点，与现场的料场、仓库、设备停放场的位置相协调，满足施工车辆的行车速度、载质量要求，同时应考虑与相邻标段便道的衔接。2）确保环保和文明施工的原则按照布局合理、紧凑有序、安全生产、文明施工的要求布置，满足环保和创建标准文明工地的要求。3）珍惜土地、保护耕地的原则便道尽量紧靠红线用地界并不影响工程施工，在满足便道要求的前提下，尽量少占耕地，所占用土地，待工程结束后进行复垦还田。4）避免交叉干扰的原则为减少交通安全风险，减少对地方的生产生活的干扰，便道规划时应尽量避免与村庄、公路交叉。2.具体设置方案一般地段便道结构层底部采用灰土+砖渣，面层采用泥结碎石。与地方道路交叉的各路口处，采用混凝土硬化加围挡的形式处理，原则上主要出入口两侧硬化及围挡范围为120米，一般出入口为50米。主要出入口处设置门禁系统、冲洗平台、减速带等。XXX-I标主线全长2.4km,其中K7+790-K9+147为张店枢纽互通改造，无需设置便道，K9+147K10+200北侧1.05km设置便道。主要出入口设置：差田观支线设置出入口1个。XXX-2标段便道全长7.7km,其中南侧4.4km,北侧3.3kmo南侧在K11+200-K12+900段落1.7km范围借用雨发生态园内部道路，与施工便道贯通。北侧除K13+200-K15+020单侧拼宽段落外，剩余段落均设置7m宽施工便道。主要出入口设置：左幅共设入口3个，分别为标尾京沪高铁桥下（由地方道路、3标便道驶入）、侯庄互通新建A匝道处（由高速驶入）、绕城路与新陈线交叉处（由高速、新陈线驶入）；绕城路与新陈线交叉处入口兼做出口。右幅设入口2个，分别为沿山大道与临时便道衔接处（由沿山大道驶入）、高狮线上跨桥处（由高速、高狮线驶入），沿山大道处入口兼做出口。XXX3标段便道全长6.7km,K16+270（起点）K20+230（终点）沿红线设置在路线左、右两侧，利用地方道路0.98km。主要出入口设置：设置两个出入口，分别位于汤泉互通的左幅、右幅。XXX-4标段便道全长4.0km,K20÷230,000（起点）K25+348.966（终点）沿红线设置在路线左、右两侧。主要出入口设置：设置两个出入口，分别位于星甸收费站、预制拌合中心与地方道路交叉口处，K23+500左幅便道与地方道路交叉口处。宁合全线平交路口汇总序号道路名称里程桩号公路等级硬化围挡长度（m）1差田观支线上跨桥K9+147.000乡路（主要道路）1202无名村道K9+937.437村路503高旺狮子岭路K10+257.000乡路504小长朱路Kl1+187.437乡道505雨发北门路K12+460.154景区内道路（主要道路）1206新陈线K13+700.000乡道（主要道路）1207三刘村路K14+083.500村路508龙茶路K14+568.411村路509龙北路K15+315.064村路5010竹园村路K16+330村路5011上薛村路K16+800村路5012田庄村路K17+180村路5013山湖线K18+07I村路5014花园路K18+324村路（旅游道路）12015县道X204K19+037县道（主要道路）12016曹庄路K20+570.404村道废除道路17万后线K21+468村道废除道路18汤虎线K22+674县道3019万后线K23+449村道5020四坪路K24+498县道（主要道路）120各路口照片示意，WIBsjIk.Il海便道与主要交叉路口围挡等设施示意图三、现场远程视频监控及工程进度系统1 .视频监控安
