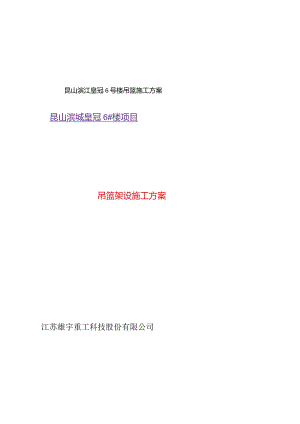

昆山滨江皇冠6号楼吊篮施工方案昆山滨城皇冠6#楼项目吊篮架设施工方案江苏雄宇重工科技股份有限公司2013年07月18日一、吊篮结构简图与技术参数仝毛二、编制根据-4-5-三、工程概况：-5-四、准备工作：-5-五、外墙施工用电动吊篮的型号及说明-5-六、吊篮布置方案"6-七、人员组织与管理网络-8-八、吊篮的安装、移位与拆除方案上九、安全操作规程十、季节性施工措施21U十一、增高架方案验算十二、前后支座绑定在工字钢梁上的方案验算-35-十三、培训-46-十四、保护、保养-46-十五、试运转及日常使用-47-十六、常见故障及排除方法-48-十七、吊篮紧急情况下的应急预案-50-十八、吊篮安全施工有关文件资料BLhSJ一、吊篮结构简图与技术参数1.吊篮结构简图1吊篮结构简图1.悬挂机构2彳亍程限位块3.安全锁4.提升机5.术锤6电器箱7.悬吊平台8.工作钢丝绳9.安全钢丝绳2.要紧性能技术参数型号项目及单位ZLP800ZLP630额定载重Kg800630提升速度m/min8.2÷0.59.3±0.5平台尺寸（长X宽X高）mm7500×690×1180（2000×3）×690×1180悬挂机构前梁额定伸出量mm1300170013001700前梁离地高度mm11501650（调节间距100）11501650（调节间距100）提升机型号LTD8.0LTD6.3数量只22电动机型号YEJ90L-4F198YEJ90L-4F38功率Kw1.81.5电压V380380转速r.p.m14201420制动力距N-m1515安全锁型号LSB30（LSG20）LSB30（LSG20）数量只22同意冲击力KN30（20）30（20）质量悬吊平台Kg450350提升机Kg52×250X2安全锁Kg5.5X25.5X2悬挂机构Kg303（不含配重）303（不含配重）电器箱Kg1515整机Kg21401950配重KgIoOO（25X40块）900（25X36块）钢丝绳型号4×32Fi+PP-8.6破断拉力2700OoN4×31Fi+PP-8.3破断拉力253190N电缆线型号3×2.5+2×l.5YC-5（1根）3×2.5+2×l.5YC-5（l根）二、编制根据1 .昆山滨江皇冠6#楼项目工程图纸:2 .JGJ160-2008施工现场机械设备检查技术规程-6.U高处作业吊篮；3 .中华人民共与国高处作业吊篮标准GB19155-2003；4 .施工现场临时用电安全技术规范JGJ46-2005；5 .建筑施工高处作业安全技术规范JGJ80-9U三、工程概况：1 .工程名称：昆山滨江皇冠6#楼项目工程：由于该工程大楼的结构比较复杂，除了部分能够使用标准式悬挂进行架设。大部分位置需用增高架结构与其他非标架设方法才能满足整体结构的施工。四、准备工作：1.根据工程场地大小，吊篮的使用数量及时间等情况，合理安排调度，分批进场。2 .承租方应在吊篮所使用位置的建筑物内，预备380V电源。3 .为了降低工人往楼内搬运吊篮配件的强度，提高吊篮的安装速度，应安排塔吊或者者升降机设备予以配合。4 .在使用吊篮位置的楼层面上，应具备基本平整条件（不需要预埋任何件）。己做防水保护层的，应准备木板若干，以加强成品的保护。5 .在使用吊篮位置的楼层面上，若有其它杂物，应及时清理干净，以便于吊篮的安装或者移动。6 .我公司会派吊篮技术人员负责现场指导安装，由承租方配合工人负责搬运设备配件，协助吊篮的安装、拆卸等工作。7 .搬运：水平搬运包含悬吊平台、绳坠铁、电器系统等：垂直搬运包含屋面悬挂机构、钢丝绳、配重块等。在搬运过程中，言注意机械零部件的保护工作，防止零部件遗失。五、外墙施工用电动吊篮的型号及说明我公司准备在该项目的外墙装修工程中，根据不一致需要，分别设置不一致长度的悬挂平台。吊篮具体布置位置请参见后面附图，卜面将本工程用到的吊篮设备及型号及有关资料作简要介绍：型号：ZLP630长度6m、5米、4m、2mZLD63/ZLP630型吊篮后支架安装40块配重（1000kg）额定载重：ZLD63/ZLP630为450kg。ZLD63/ZLP630型吊篮构成部件：提升机（LTD63）2台；安全锁（LS30）2个：电控箱1个：悬挂机构2个：悬吊平台1台：钢丝绳（直径8.3mm）4根：极限开关（JLXKlTII）2个；手握开关（COBBD1个；电缆（3×2.5+2×1.5）1根；安全绳1根（中18优质高强丝、破断拉力47250NGB6095-85）；自锁器1个（018破断拉力7.8KN）.六、吊篮布置方案根据昆山滨江皇冠6#楼项目工程情况，需要安装吊篮进行外墙施工使用。现将吊篮悬挂机构安装在屋顶，其悬吊平台长度根据楼型结构选配。吊篮使用常规方式安装，每台吊篮各有两个悬挂机构，吊篮悬吊平台与施工墙面之间保持不小于0.3m左右，悬吊平台与悬吊平台之间间距保持在0.5-1m之间。在大楼有较高女儿墙的位置，需使用增高支架的方式，把悬挂机构增高5.3米。具体使用吊篮数量及位置应根据进度要求确定。1、吊篮布置设计说明：本工程施工高度在102.5米左右，楼而结构比较复杂，只有少部分可使用标准吊篮进行架设安装。大部分需要使用非标架设方式。在吊篮安装时为防止对前端楼面造成较大的压力，应尽量将吊篮的前支座放置在楼面中的险梁上，或者使用在吊篮前支座下面垫放跳板从而分解其对楼面的集中荷载。2、吊篮中配备的安全装置及说明安全绳：独立放置的人员安全保护绳，当吊篮出现坠落而安全锁又失灵时能有效的保护施工人员的生命安全。安全绳务必固定在建筑物的牢固体上，捆绑时需在安全绳与建筑物之间垫软体进行隔离，使安全绳不被磨损。安全锁：属于吊篮的断绳保护与防坠装置，当工作平台发生严重倾斜或者工作钢丝绳突然断裂时，安全锁将自动锁紧安全钢丝绳，阻止了工作平台的坠落。上限位保护：当吊篮上行至限位挡块并相碰撞时，限位开关被压住，吊篮将自动停车同时自动报警，如今吊篮只能向下运行。急停装置：突遇紧急情况时，按下急停按钮，吊篮内将立即断电。手动释放装置：当停电时，扳动提升机释放拨杆能降落吊篮。超载警示牌：悬挂在工作平台上或者粘贴在电控箱的后面，以警示施工人员正常的载荷。防碰撞装置：在栏杆的两端捆绑柔软物品，以防碰坏墙面。七、人员组织与管理网络八、吊篮的安装、移位与拆除方案L吊篮运抵施工现场后，将悬挂机构、钢丝绳与配重用施工电梯或者塔吊分别运到顶层楼面，将悬吊平台部分搬运到相应位置：2.悬挂机构的安装、调试：（1）安装地面选择水平面位置。如遇有斜面位置时，应该铺平。如安装位置是防水保温层时，应在悬挂机构的前、后支架下面加垫5cm厚木板，以防止压坏防水保温层。然后根据实际安装情况调整好前、后支架之间距离（尽量调整至最大距离）。（2）将调节杆插入到前支架套管内，根据女儿墙（或者其它障碍物）高度调整调节杆的高度，然后用螺栓固定。再将另一调节杆插入到后支架套管内，如今调节杆的高度应与前支架的调节杆高度等高，同样用螺栓固定。（3）将前梁、后梁分别装入前、后支架的调节杆内，中间用中梁连接。然后将上支架安装在前支架调节杆上，并在前梁前端及后梁尾部安装上吊耳，后梁吊耳处安装螺旋扣。所有连接位置用螺栓固定。（4）安装加强钢丝绳，使其从前梁吊耳处穿过，并绕经到上支架滑轮，最后固定在后梁吊耳的螺旋扣上，调节螺旋扣的螺杆，使加强钢丝绳绷紧，使前梁略微上翘3-5厘米，产生预应力，提高前梁刚度。再将工作钢丝绳、安全钢丝绳分别固定在前梁的悬挂机构架上，在安全钢丝绳适当位置处安装限位块。（5）检查上述各部件安装是否正确，确认无误后，将悬挂机构安放在工作位置，前梁伸出端悬伸长度为L5m。两个悬挂机构内侧之间的距离应等于悬吊平台的长度。配重均匀放置在后支架底座上，用钢丝绳捆绑好。再将工作钢丝绳、安全钢丝绳从端部放下，此过程中注意钢丝绳的缠绕现象。严禁将工作钢丝绳、安全锁钢丝绳作为电焊低压通电回路。（6）钢丝绳固定绳夹的数量组最少为4个，这里的前3个绳夹间距距离为50mm至60mm,第3个与第4个绳夹的间距距离为60un至80r三,安全弯高度保持在40Inm左右。最后第4个悬挂机构安装图2示:（7）在女儿墙较高位置，需要搭建脚手架进行增高，脚手架搭建高度根据现场工地情况决定,再把吊篮悬挂放在脚手架顶部，同时需要在悬挂脚下铺垫木板进行防滑处理，并用钢丝绳将悬挂座与脚手架捆绑牢固。（8）大楼整体吊篮的布置如图3：屋顶层吊篮布置图与编号图由上述吊篮布置图3能够看出：整个吊篮的布置分为3个区域：区域1要紧为标准悬挂方式及前后支座增高架设方式，因增高架的架设方式是依靠于标准悬挂方式，在这里只需提供最高增高架（立面图4）的架设方式的力学校核即可。区域2的悬挂机构架设方式均为标准悬挂方式，只只是由于区域2的施工面下方，悬挂安装位置的上方有长为L2米的挑檐，这个挑檐会影响吊篮对28层下列楼层的施工，故在对28层下列位置施工时，需在挑檐处往里25Cm的位置开孔（每个吊点位置开两个直径25mm的孔一立面图5）方便钢丝绳通过挑檐,同时为了保护吊篮的工作钢丝绳与安全钢丝绳，在钢丝绳通过挑檐的位置加上PVC套管（用于防护），当需要对挑檐部位施工时，需要将前梁伸长40Cnl即可，由于前支座到挑檐的外侧小于1.2m,而对挑檐施工时，钢丝绳距离挑檐外侧的距离为40-25=15cm,如图5T所示，满足高空作业要求。区域3架设的位置相对前两个区域有所增加，而且由因此高架结构，不利于标准吊篮配重的搬运，故这里将使用把悬挂机构的前后支座与钢结构的工字钢梁硬链接绑定在一起（立面图6）,只是这里的工字钢梁务必使用辅助设备保证其与前后支座的接触面水最高增高架架设立面图4挑檎处吊篮悬挂机构前梁伸长400mm方案图5-1D3.悬吊平台的安装、调试：(1)根据平台长度，将组片底板并排垫高20Omm以上平放。然后装上两侧护栏，并用螺栓将其与底板连接处固定好，其中较低的护栏放于工作面一侧。最后将侧护栏安装在平台两侧，安装时注意使安全锁支架朝向平台外侧，并用螺栓联接固紧，保证整个平台框架平直稳固。(2)将提升机安装在平台两侧侧护栏上，并用螺栓连接固定好。安全锁安装在侧护缆的安全锁安装板上，用螺栓紧固，安装时注意安全锁滚轮应朝平台内侧。拧下安全锁上的六角螺母，将提升机的上限位行程开关安装在该处。(3)将电气箱挂在悬吊平台较高护缆的中间位置处，将电动机插头、手握开关插头分别插入电气箱卜部相应的插座内，下限位行程开关安装在提升机值J缆下部的安装板上。各航空插头分别插入电气箱下面对应的插座内，所有航空插头在接插过程中务必对准槽口，保证插接到位，以防止虚接损坏。确认无误后方可连接电源。悬吊平台安装图示：悬吊平台安装图4 .穿绳检查：将电气箱面板上的转换开关拨至待穿钢丝绳的提
