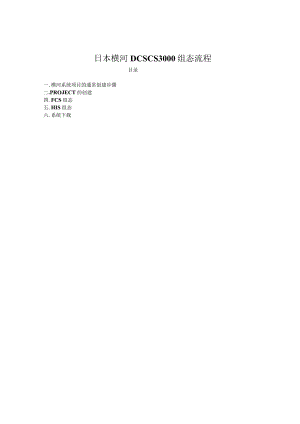

日本横河DCSCS3000组态流程.docx
日本横河DCSCS3000组态流程目录一,横河系统项目的通常创建步骤二.PROJECT的创建四.FCS组态五.HIS组态六.系统下载横河系统项目的通常创建步凌第一步：创建PROJECT.创建11标系统必要的文件夹第二步：定义PRoJEcT的通用项(CoMMONrrEMS).定义安全功能(SECURITY).定义操作标记(OPERATlQNMARK)第三步：定义FCS控制功能.定义FCS站配置.定义过程I/O模件.定义软件I/O.定义信息.定义楮规控制功能.定义顺序控制功能第四步：定义HIS功能.定义HIS站配用.定义HIS常.城.定义功能键分配.定义调度功能.定义趋势记录功能.定义顺序信息.定义用户自定义窗口.定义帮助对话框第五步：实施测试功能.运行虚拟测试功能二.PRoJECT的创建(全面内容参见横河文档IM33S01B3001E)1. PROjECT的类型(1) DEFAULTPROJECT当SYSTEMVlEW第一次启动创建的项目，为缺省项目,能够对操纵器进行下载。(2) CURRENTPROJECT一旦DEFAULTPROJECT项目中的一个FCS下载成功时，该项目属性自动变为CURRENTPROJECT,从而能够在线的对项目进行修改。(3)USER-DEFINEDPROJECT除以上两个类型PRoJECT以外，创建的项目。此类型的项目不能对操纵器进行下载，只有通过改变PRoJEcT属性类型为DEFAULT时，才能下载。2. JDEFAULTPROJECT(1)启动 SYSTEM VIEWT4m Ctt1”AlAt hitr 8KST Ctttrd CuJlttnVitiKb VlibtyQ Steoitfd Actmtioai Rrcdicts0ggg¾瞒更« Acctss CgtrU VblitiesQ CnStlIItrd Kistcricil YleIer Cy Toil fcr Fd4s txa:fls 望 DiGty Iiierwiua© GrGiC SuiteQ KIS Ttilily备 Uztd*!rt Lxst fix4TGnRUCDmt>avs lk Fl(2)创建DEFAULT项目，系统提示是否创建DEFAULT项目，如图选择YES(3)填写项目概要：包含创建人、组织机构、项目信息。OwtlineSetProjeCtInformationCS3OOOSoftwareZnformationModelUserIW?MOrgaizationjts(4)项目属性填写项目的名称、项目所在的位置、项目说明与别名。(5)创建一个FCS根据硬件配置，选择FCS的类型(STATIONTYPE)、数据库类型(DATABAETYPE)与网络配置(包含域号、站号、VNET/IP地址)等。其中，数据库类型的选择是根据实际项目所需各类功能块的类型数量进行的。在亿利化学的乙焕、脱盐水、PVC项目中均使用AFVlOD的操纵器，数据库类型为EXTENDEDTYPEoPropertiesTypeIConstantConstant2Constant3StateTransitionLine1NetworkTypeStationIyPeAFV10DDuplexedFieldControlUnit(forVntIP,forFIO,19-inchrackmountable)DUaI-RedundantPowerSupplyDatabaseTypeIExtendedtype二StationAddressDomainNUmber三StationNumberPropertiesTypeIConstantConstant2Constant3StateTranSitionLine1NetworkYnetZlPControlBusTCP/IPSettingsIfOStNameFCS0101172.16.1.1SubnetMask1255.255.O.O(6)创建一个HIS根据硬件配置，选择HIS的类型(STATIONTYPE)与网络配置(包含域号、站号、VNET/1P地址)等。在SYSTEMVIEW中能够看到项目的文件夹国Syste>View(CS3000)IYPJT一个项目包含3个基本的文件夹:如上图所示COMMONFCSHISo此外FCS、HlS或者其它站的创建能够通过FILE菜单中CREATENEW或者通过快捷键进行创建。3项目属性工具我们能够利用PRoJECT3ATTRIBUTIONUTILITY软件，注册一个已有项目、修改已注册项目的属性或者移出一个项目。.PROJECT文件夹下COMMONITEMS通用项目的定义本节要紧介绍几个常用通用项H的组态(详见横河文档IM33S01B30-01E)：.STATIONCONFIGURATIONVIEWER.SECURITYBUILDER.ENGINEERINGUNITSYMBOLBUILDER.SWITCHPOSITIONLABELBUILDER.ALARMBUILDERalarmprioritybuilderalarmprocessingtabicbuilderISystea Viev (CS3000) COUOB.,口 ：><system-fixedstatuscharacterstringviewerl闻”IXlM在IRl刑M，|li¾lyx¾Ul Folders:Slwg嬲X落髭歌 口那什皿小 m 1BTFCSKISKISKISKIS心心KISKISKXS mwpICEmn 口口口1口口口 口口口口 m_l-AI lyp。i Ro4ifi«dXllIhiltiPjtNialtiple Projects Connects on Function2005/08/14 10:47CttJ,ltPltnl Hierarchy2005014 10 47cSstnConfStation COTificzration2009/05/06 14:42阿U“rScScurity2005/08/14 10 47jl OpeRrXDefOperation Ntrk2005/08/14 10:47溷 EnQni VEnpnrin Unit Symbol2007/05/20 09 50Switch Position Label20060V08 11 S9WSySStXLaOlSystM 7ixd Status Chftr«ct«r StriM2005/08/14 10 47同 BlkStIUbnBlock Status Character Strinc200S08K 10 47Alorn St<tus Chorftct«r StriM2005/08/14 10 47普心mlrn rocsinc Tl*20C608K 10 47HAl«FriAlorn Priority20C60814 10.47jSrChaxsStatus Chy Cowtand Char»ct«r Strtx<2006/08/14 10 47Opened Folder COWWN13 objects内蒙古亿利化学联祐水DeS装置STATIONCONFIGURATIONVIEWER（站组态浏览）：显示项目当前配置的FCS与HIS站的配置信息。（只作为浏览）（2）安全策略的生成安全策略是用于阻止非法的操作，确保系统安全。它限制授权用户的操作与监控范围，屏蔽一些用户不关心的报警信息。在横河系统中，有两种类型的安全策略：.HISSECURrrYPOLlCY（操作站安全策略）：规定了此台操作站操作与监控的范围，跟登录的用户级别无关。.USERSECURITYPOLICY（用户安全策略）：规定了登录用户操作与监控的范围。一个操作者最终的操作与监控范围是由与之有关的HIS的安全策略与用户安全策略决定的。通过SECURrrYBUILDER能够定义或者修改用户名（USERNAME）、用户组（USERGRe）UP）与权限级别（PRlVILEGELEVELS）.（具体参见横河文档IM33S01B30-01EF9）（3）ENGINEERINGUNITSYMBOLBUILDER（工程单位符号定义）用户能够定义256个工程单位，这些单位在进行功能块组态时能够直接选用。利用ENGUNlT软件工具进行定义。(4)SWITCHPOSITIONLABELBUILDER(开关仪表标签定义)通过定义开关仪表标签，能够修改SWlTCH仪表的标签显示，能够增加中文，比如“开”、“停(5)ALARMBUlLDER(报警定义)定义报警状态，需要进行如下的设计:.定义报警状态标签.定义报警优先级.定义报警处理表它们分别利用下面的工具进行，具体详情见（横河文档IM33S01B30-01E）四.FCS软硬件组态（一）FIO系统概要Dual-redundantVnet1.ocalNodeDUaI-redundantESBbusrrm3112三*=g三Maximumf14Nodes1.ocalNode=!三三三4H【三一:=三：二一一澧一k××yVU/I/Osignalconnection亿利化学三套CS3000系统操纵器均使用CSL/AFVIoDS41201操纵器。此操纵器的特点见横河文档GS33P06C10-31Eo个操纵器能够带8个本地节点（NODE）,每个节点（NoDE）可安装8块I/O模件。考虑每个节点电源供电的问题，在安排I/O模件时要计算一下卡件的电源负荷，具体详见横河文档GS（二）操纵器的属性组态1.操纵器的属性详见横河文档IM33S01B30-01E在SYSTEMVIEW中，在任何一个操纵器上点击鼠标右键，选择PROPERTIES后依次对TYPE>CONSTANTC0NSTANT2>CONSTANTS>STATETRANSITIONXINEkNETWORK各选项卡进行设定。PropertiesTypeIConstantConstant2Constant3StateTransitionLine1Network-SS-DUALPVUpdated
