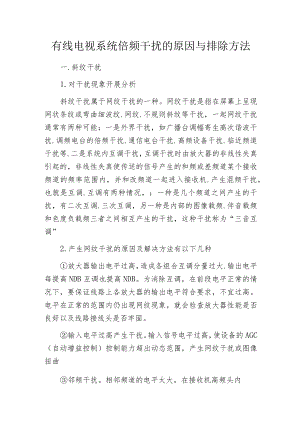

有线电视系统倍频干扰的原因与排除方法.docx

有线电视系统倍频干扰的原因与排除方法一.斜纹干扰1.对干扰现象开展分析斜纹干扰属于网纹干扰的一种。网纹干扰是指在屏幕上呈现网状条纹或弯曲细波纹.网纹.不规则斜纹等干扰，一起网纹干扰通常有两种可能：一是外界干扰，如广播台调幅寄生高次谐波干扰.调频电台的倍频干扰.通信电台干扰.高频设备干扰.临近频道干扰等.二是系统内互调干扰，互调干扰时由放大器的非线性失真引起的，非线性失真使传送的信号产生的和频或差频道某个接收频道的频率范围内，并和改频道一起进入接收机.产生混频干扰，也就是互调.互调有两种情况，：一种是几个频道之间产生的干扰，有二次互调.三次互调，另一种是内部的图像载频.伴音载频和色度负载频三者之间相互产生的干扰，这种干扰称为“三音互调”2.产生网纹干扰的原因及解决方法有以下几种放大器输出电平过高，造成各组合互调分量过大.输出电平每提高NDB互调也提高NDB。为消除互调，在前段电平正常的情况下，要保证线路上各放大器的输出电平符合要求，不宜过高。电平在正常的范围内仍出现网纹现象，就会检查放大器性能是否良好以及线路接线头是否牢固。输入电平过高产生干扰。输入信号电平过高，使设备的AGC（自动增益控制）控制能力超出动态范围，产生网纹干扰或图像扭曲邻频干扰。相邻频道的电平太大，在接收机高频头内产生互调（网纹干扰）相邻频道的电平差应W3DB,最好控制在IDB以内频率漂移产生干扰。在个别频道出现网纹且时有时无,这是一些插件频率产生漂移的结果同频干扰。空间信号进入系统后对某一频道造成网纹干扰或重影V/A比造成的干扰。为防止伴音干扰图像，应使伴音电平低于图像电平17DB二无信号即无图像.无伴音.有时是一户几户.整个楼无信号，有时是某个片区无信号，有时会是更大的区域无信号，检修时，首先要检查线路是否开路.短路，然后检查是否停电，最后检查器件是否损坏等三信号交流声干扰：交流声干扰也称为交流哼声，图像上会出现上下移动的水平条纹，即“滚道”。屏幕上出现一条滚道是电源50HZ波纹干扰，出现两条则是整流后的IoOHZ纹波干扰。这种干扰主要来自放大器或电视机的电源部分，应检查放大器接地是否良好.变压器是否损坏各部分的螺丝是否松动（包括机盖螺丝）。另外市网电压不稳或用电设备接地不良也会引起滚道干扰。纹波电压窜入信号通道后与视频信号叠加后产生滚道，当此纹波电压的频率与图像场扫描频率同步时会出现固定的水平条纹，不同步时水平条纹回沿一定方向移动四电火花干扰电火花干扰在屏幕上表现为一些不规则的点.或短长线似的噪波。产生这种干扰主要有两个方面的原因，外界干扰和系统内干扰。外界干扰如汽车发动机.电车.电站.吸尘器、电焊等产生的火花放电，系统内干扰应着重检查电源部分的插座、接头是否良好，电源接触不良还会引起信号时有时无的现象.五雨刷干扰：这种干扰在画面上表面为白色竖直条带向左或向右移动，像汽车挡风玻璃上的雨刷，故称为雨刷干扰，这是交扰调制的现象，严重时在屏幕上可以看到干扰图像的背景，称作“负像”.交扰调制由放大器的非线性失真引起的，它使所接收频道的载波受到其他频道调制波的调幅，就是低电平频道的载波受到高电平频道调制波的调制。由于交调与放大器的非线性失真有关，而非线性失真与放大器的输出电平.系统内所传输的频道数量有关，放大器输出电平每提高ADB,交调变坏2ADB,而频道愈多产生交调的可能性愈多。交调出现时应检查放大器的输出电平是否太高，为保证交调指标，就应降低放大器的输出电平，此外应检查放大器本省性能是否良好六重影重影是由于电视信号经过不同的路劲到达电视机的时间先后不同造成的。重影分前重影和后重影。前重影一般发生在空间场强比较强的地区，是经过系统直接传到电视机上,因其路劲短所以形成前重影。产生后重影的原因有两种：一是空间反射波造成的重影，二是系统不匹配或接触不良产生的反射波造成的重影。解决方法：一提高场强区内用户电平,以此来抑制空间信号的强度，或是改频道避开干扰。二是先用屏蔽性能好的电缆或器件来减少直射波的干扰。解决重影后应着重检查线路是否有开路.短路或接头松动现象，分支分配器是否有空头，尤其是分配或分支主输出口是否有75欧终端电阻。
