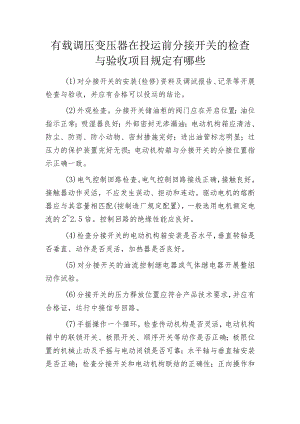

有载调压变压器在投运前分接开关的检查与验收项目规定有哪些.docx

有载调压变压器在投运前分接开关的检查与验收项目规定有哪些(1)对分接开关的安装(检修)资料及调试报告、记录等开展检查与验收，并应有合格可以投运的结论。(2)外观检查。分接开关储油柜的阀门应在开启位置；油位指示正常；吸湿器良好；外部密封无渗漏油；电动机构箱应清洁、防尘、防雨、防小动物、密封措施完好；进出油管标志明显；过压力的保护装置完好无损；电动机构箱与分接开关的分接位置指示正确一致。(3)电气控制回路检查。电气控制回路接线正确，接触良好，接触器动作灵活，不应发生误动、拒动和连动。驱动电机的熔断器应与其容量相匹配(按制造厂规定配置)，一般选用电机额定电流的22.5倍。控制回路的绝缘性能应良好。(4)检查分接开关的电动机构箱安装是否水平，垂直转轴是否垂直、动作是否灵活，加热器是否良好。(5)对分接开关的油流控制继电器或气体继电器开展整组动作试验。(6)分接开关的压力释放位置应符合产品技术要求，并应有合格证，运行中接信号回路。(7)手摇操作一个循环，检查传动机构是否灵活，电动机构箱中的联锁开关、极限开关、顺序开关等动作是否正确；极限位置的机械止动及手摇与电动闭锁是否可靠；水平轴与垂直轴安装是否正确；检查分接开关和电动机构联结的正确性；正向操作和反向操作时，两者转动角度与手摇转动圈数是否符合产品说明书要求，电动机构和分接开关每个分接变换位置及分接变换指示灯的显示是否一致，计数器动作是否正确。（8）电动操作检查。先将分接开关手摇操作置于中间分接位置，接入操作电源，然后开展电动操作，判别电源相序及电动机构转向。若电动机构转向与分接开关规定的转向不相符合，应及时纠正，然后逐级分接变换一个循环，检查启动按钮、紧急停车按钮、电气极限闭锁动作、手摇操作电动闭锁、远方控制操作均应准确可靠。每个分接变换的远方位置指示、电动机构分接位置显示与分接开关分接位置指示均应一致，动作计数器动作正确。
