植筋工艺.docx

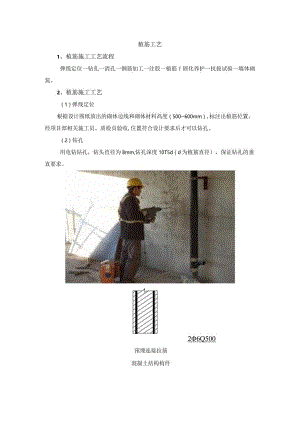

植筋工艺1、植筋施工工艺流程弹线定位一钻孔一清孔一钢筋加工一注胶一植筋f固化养护一抗拔试验一墙体砌筑。2、植筋施工工艺（1）弹线定位根据设计图纸放出的砌体边线和砌体材料高度（500600mm）,标注出植筋位置。经项目部相关施工员、质检员验收,位置符合设计要求后才可以钻孔。（2）钻孔用电钻钻孔，钻头直径为8mm,钻孔深度10T5d（d为植筋直径），保证钻孔的垂直要求。26Q500预埋连接拉筋混凝土结构构件3、清孔及时清除孔钻完后内部灰粉、灰渣，保证孔内干燥、无积水、无杂物。清孔完成后需要经有关质检部门验收，自检合格后报监理验收,验收合格后方可注胶。4、钢筋加工将所需规格的钢筋加工成满足锚入及与拉墙筋搭接长度一般Im为宜，植筋时保证钢筋外观质量，无浮绣。5、注胶采用合格的植筋专用胶，确保满足墙体施工植筋要求。注胶要从孔底开始，用长嘴器具深入成孔底部，通过挤压器将胶在孔内从里到外渐渐填孔并排出空气,注胶量为孔深的1/21/3。质量控制关键是从底开始注胶，胶体不得有气泡存在。6、植筋首先将配置好的结构胶注入孔内（宜孔深的1/3或计算孔内的用胶量，应扣除钢筋体积），并将结构胶涂于钢筋锚固端（宜2-3mm）,然后缓慢将钢筋插入孔内，同时要求钢筋旋转，使结构胶从孔口溢出，排出孔内空气，钢筋外露部分长度保证工程需要。7、养护已植入孔内的钢筋在常温下养护，直至使用的结构胶到固结的规定时间。其质量控制关键是保证固结时间，中间不得扰动。二钢筋，粘结剂8、检测试验A、植筋72小时后进行非破损性拉拔试验，采用拉力计（千斤顶）对所植钢筋进行拉拔试验加载。为减少千斤顶对锚筋附近混凝土的约束，下用槽钢或支架架空,支点距离2max（3d,60mm）O然后匀速加载2s3分钟（或采用分级加载）,直至符合要求。B、当做非破坏性检验时，最大加载值可取为0.95ASfy匕C、抽检数量可按每种钢筋植筋数量的0.懈确定，但不应少于3。
