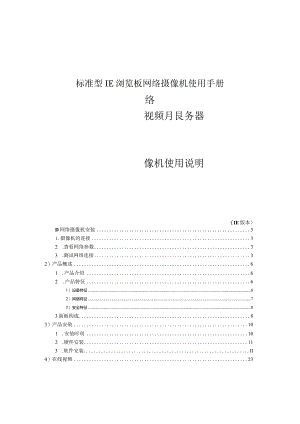

标准型IE浏览板网络摄像机使用手册.docx

标准型IE浏览板网络摄像机使用手册络视频月艮务器像机使用说明（IE版本）D网络摄像机安装31.摄像机的连接32 .查看网络参数33 .测试网络连接32）产品概述61 .产品介绍62 .产品特征61）设备特征62）网络特征73）安全特征83面板构成83）产品安装101 .安装时项102 .硬件安装113 .软件安装Il4）在线视频234 .基本设置141）管理员142）修改密码153）网络连接164）日期及时间设置175）视频设置176）音频设置207）日志205 .高级设置211）管理212）动态DNS设置223）邮件224）支持236 .实时视频237 .观看录像245）示例251 .调节视频界面252 .操纵用户权限263 .远程访问设置274 .测试接收邮箱地址是否正确306）附录301.摄像机安装1）摄像机连接本公司生产的网络摄像机默认的网络设置为:IP:192.168.1.126网关：192.168.1.1子网掩码:255.255.255.0DNS服务器：168.95.1.1网络摄像机是用网络线连接到PC机或者者路由器上。打开外包装取出摄像机，从附带的软件光盘在PC机上安装网络视频软件，给摄像机接上电源（用原配的电源连接），然后用网络线把摄像机与PC机或者路由器连接起来，确认网络线连接正常（摄像机背后的黄绿信号灯正常发亮）。2）查看网络参数PC机的网络参数要与摄像机的网络参数网段一致才能够连接成功首先网关要相同，如：摄像机默认网关为192.168.1.1,则PC机的网关也要是192.168.1.1才能够把它们连接起来。IP地址也要在同一地址段，如：摄像机默认的IP地址为192.168.1.126,则PC机的IP地址要是192.168.1.0"255中的一个（192.168.1.126除外）。假如你的网络参数设置与网络摄像机的默认设置不一致，首先就需要按照以上要求把你PC机的网络参数修改成与网络摄像机的默认设置一致。右键点击“网上邻居”然后点“属性”文件¢)编辑查看(V)收藏&)工具任)高级®帮助QDt P 文件夹 X ¢) 2 ： X单击“本地连接”，点“属性”按钮，选择TCP/IP协议点属性，查看当前的网络参数CH-©驷：®lJ旦有曲HX.8*IAJ-L具UJ因圾包J市H>JIfiJ3后退-© - IQ搜索V 小© V i / E,Ult() I0网络连接LAB 或高速 Internet向导本地连接 已连接上 ReaItek Rl，-本地连接属性新建连接向此连接使用下列项目V连接后在通知区为P此连接被限制或二H Microsoft I MiCrOSoftf , VInternet 位安装I说明TCP/IP是默次的J 的通讯.连接时使用I 呻 ReaItek RTL81相左I珈迫I3.测试网络连接确认你的网络设置与网络摄像机同一网段后，点击“开始”一“运行”，在对话框中输入'pi11g网络摄像机IPT”（未修改过网络参数的摄像机输入“ping192.168.1.126-tw）,用Ping命令确认网络摄像机连接是否正常：文档也）设置6）搜索C）帮助和支持国）运行（I）注销Aarond.).-BU。一SSROJddXSMOPU-M关闭计算机也）.出现如图数据，表示网络摄像机连接正常:IHD0Ssyse32ping.exePinging192.168.1.126with32bytesofdata：Beplyfrom192.168.1.126：bytes=32tine=InsTTL=255Replyfrom192.168.1.126：bytes=32time=ImsTTL=255ReplyFron192.168.1.126：bytes=32tine=InsTTL=255ReplyFron192.168.1.126：bytes=32time=ImsTTL=255ReplyFrom192.168.1.126：bytes=32time=ImsTTL=255Replyfrom192.168.1.126：bytes=32time=ImsTTL=255假如你原先的网络参数与网络摄像机默认的网络参数不致,在连接上网络摄像机之后能够在客户端把网络摄像机的网络参数修改成你原先的网络参数，然后把你PC机的网络参数改回来就能够让网络摄像机与你的整个网络连接起来。2）产品概述D产品介绍非常感谢您使用我们的产品。网络摄像机是传统摄像机与网络视频技术相结合的新一代产品，除了具备通常传统摄像机所有功能外，机内还内置了数字化压缩操纵器与基于WEB的操作系统，使得视频数据经压缩加密后，通过局域网、Internet或者无线网络传送至终端用户。而远端用户可在自己的PC上使用标准的网络浏览器或者客户端软件，根据网络摄像机自带的独立IP地址，对网络摄像机进行访问，实时监控目标现场的情况，并可对图像资料进行实时编辑与存储，另外还能够通过网络来操纵摄像机的云台与镜头，进行全方位的监控。SUV系列产品网络摄像机，其硬件要紧包含网络视频服务模块与CCD模块两部分，只要接上电源与网线就能够开始工作，无需连接计算机。仅要在电脑上安装随机附带的软件程序就能够通过网络使用IE浏览器或者利用客户端软件观看实时图像、聆听现场语音。SUC网络摄像机具有网络录像、图片抓帧、录像回放、云台操纵、移动侦测等功能；图像在网络上的传输，其使用的是MPEG-4的压缩方式，能达到25帧/秒的传输速度，完全能够进行即时图象观看而不可能出现延时的现象;而在图象还原上,最高能达到DI的图象效果,具有相当高的清晰度。在软件使用方面，在界面上有云台操作、镜头操纵、网络录像等按钮，还有功能设置、管理员设置等选项，操作使用相当直观方便；本公司拥有实力雄厚的研发小组，在软件的使用与功能上我们还会不断的进行优化改进，以期达到更理想的水平。2）产品特征1）设备特征它包含网络摄像机终端、网络摄像机播放软件与网络摄像机配置软件三个部分Dl高清晰度画质，流畅语音，具有多种不一致显示格式支持IE浏览MPEG-4高压缩比算法安全性账号,密码,用户权限警报视频图像移动侦测云台与镜头操纵RS485接口，客户端远程操纵云台与电子镜头电脑主机要求WindOWS2000/XP版本IE4.0以上版本NET4.5以上版本硬件微电脑处理器32BitRSICEmbeddedProcessor操作系统嵌入式LinUX系统网络网络协议网络接口RJ4510/10Om自习惯以太网接口视频压缩方式MPEG-4帧频率10-30fps(Dl)分辨率Dl:720×576CIF:320X288FIELD:720X288QCIF:192X144输入ICh输出IChCCD模块传感器件1/3索尼CCD,420线,32MMX32MM信噪比大于48DB（自动增益关）镜头接口C/CS两种镜头接口自动白平衡自动白平衡逆光补偿自动逆光补偿摄像机电源电源DC12V电流IA有用范围企业,社区,机关,交通，电力,金融,国防等领域适用ADSL、LAN等网络环境图像传输速度最高可达25帧/秒支持动态IP，自带自动拨号软件（PPPoE）连接到INTERNET上具有移动帧检测录像功能，检测的灵敏度可调具有录像、远程操纵云台与移动报警等功能支持单张影像JPG截取存档支持网上参数设定，轻松升级支持字符叠加与水印功能自动查找IP与自动连接图像加密功能多协议支持-支持TCP/IP网络协议、SMTP（简单邮件发送协议）产品硬件规格2）网络特征3能够通过SMTP发送报警图像到管理员设定的邮箱3）安全特征1用户鉴定假如需要，只能同意已知用户访问实时影像，在此之前，用户务必输入用户名与密码。最大用户人数为5个2安全性：密码保护及IP过滤，MAC过滤3移动报警4移动帧检测录像3）面扳构成POWER/STATUSLED（PWR电源/状态指示灯）电源接通：LAN上黄灯长亮NETWORKLED（网络指示灯）网络链路（已连接）：LAN上两灯一直亮网络工作中：绿灯高频率闪烁，自习惯10/100M,网络连接断开：绿灯低频率闪烁或者不闪烁1.ANRJ-45接口能够连接5类双绞线（IEEE802.3IoBaSeT标准）。DC12V直流电源输入，规格为12V电压.随机附带一12VIA直流电源（敬请使用本机附带电源，若电源使用不当将很容易造成机芯损毁RS485机体还带有云台RS484端子，可与云台解码器连接进行云台操纵（协议支持PELCO-P波特率9600,PELCO-D波特率2400,有效地址是01:RS485_A5:COM6:AGND2:RS485B引脚编号对应引线颜色信号用途信号方向备注Pin1紫外设告警信号通道2输出Pin2黑外设告警信号通道3输出Pin3灰GND信号地Pin4黄外设操纵信号通道1输入Pin5绿RS485A输出Pin6蓝RS485B输出Pin7橙外设告警信号通道1输出Pin8红外设操纵信号通道2输入4:Detect_io48:OUT1073:Detect_io57:OUT 106各引脚编号示意图3）产品安装i）安装事项非常感谢您使用我们的产品。在您使用我们的产品之前，请认真阅读并熟悉所有的安全指示后再安装网络摄像机的包装包含下列部分A.网络摄像机终端B.网络摄像机终端电源C.八芯S端子连接线D.网络摄像机播放软件与网络摄像机配置软件安装光盘E.网络摄像机产品使用说明书本机内部要紧包含网络视频服务器与CCD模块两部分，我们不提供光学镜头，用户可根据实际使用需要自行选配镜头。利用网线把计算机直接连接到计算机上或者利用路由器连接到局域网上。网络摄像机终端应安装在室内，假如安装在室外，应该加装防水外罩与防雷设备。不要触摸摄像头,这样会在上面留下指纹污迹造成图像模糊或者看不到图像的情况，只有厂家认可的维修人员才能维修本网络摄像机终端。当发生下列情况时,请将网络视/音频产品送交给本公司维修：当电源或者插头破旧时当网络视/音频产品有液体渗入时网络视/音频产品跌落损坏时网络视/音频产品通过操作手册进行设置,调试仍不能正常工作时2）硬件安装：1镜头安装说明网络摄像机终端镜头的安装方式支持C式与CS式两种方式，两者的螺纹均为1英32牙，直径为1英寸，差别是镜头距CCD靶面的距离不一致，C式安装座从基准面到焦点的距禽为17.562毫米，比CS式距离
