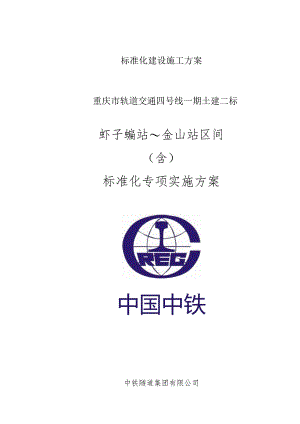

标准化建设施工方案重庆市轨道交通四号线一期土建二标虾子蝙站金山站区间（含）标准化专项实施方案中国中铁中铁隧道集团有限公司重庆市轨道交通四号线一期土建二标项目部2014年10月重庆市轨道交通四号线一期土建二标虾子蝙站金山站区间（含）标准化专项实施方案审核:中铁隧道集团有限公司重庆市轨道交通四号线一期土建二标项目部2014年10月目录一、工程概述O二、编制根据1三、项目部标准化建设组织管理保障1四、驻地建设1（一）项目部临时住房设计2（二）项目部办公设施、生活设施及宣传设施2（三）工区生活设施5（四）施工围挡6五、场站建设6（一）场地处理。8（二）堆料场。8六、人员管理8（一）施工组织机制8（二）配备充足管理人员9七、标志标牌10（一）通常规定10（二）标志标牌设置10（三）标志标牌管理11（四）临时排水11八、隧道施工标准化作业11（一）安全步距11（二）隧道超欠挖操纵12（三）初期支护13（四）仰拱施工14（五）防排水系统14（六）二次衬砌15（七）管线布置及其它要求17九、明挖法施工标准化作业18（一）明挖基坑开挖18（二）围护桩19（三）桩顶冠梁20（四）网喷混凝土20（五）预应力锚索21（六）锚杆施工23（七）基坑钢支撑23（）明挖结构施工26（九）基坑回填31十、施工临时资源配置31（一）临时施工用水方案31（二）临时用电配置方案31（三）临时供风、通风39（四）临时通讯39（五）消防设施39（六）急救与医疗服务39（七）清洁及排污设施39（八）校自动计量拌合站39（九）弃喳场40、施工准备40十二、安全生产、文明施工与环境保护40（一）总体要求40（二）安全生产40（三）文明施工42（四）环境保护43（五）交通组织43一、工程概述重庆市轨道交通四号线一期土建二标，位于海尔路与内环快速路交叉口虾子蝙立交处，平行于海尔路路侧敷设，呈东西向布置。包含头塘站、头塘站保税港站区间（暗挖+锚拉段），车站及暗挖区间均使用矿山法施工，区间包含明挖锚拉段。（1）头塘站为四、九号线换乘车站，位于海尔路与内环快速路交叉口虾子蝙立交处，平行于海尔路路侧敷设，呈东西向布置。车站总长237m（设计里程:K17+193.942K17+430.942）,头塘站为地下三层岛式暗挖车站，车站主体断面为马蹄形，净宽23.1m,净高25.34m,埋深2032.4m,开挖断面681m2使用钻爆法施工。车站设3个风道、4个出入口通道（1号与2号预留）。另设设施工通道一处，包含主通道与2个支通道，主通道接车站九号线站台层，1号支通道接车站站厅层，2号支通道接四号线站台板下层。新增4号支通道由主通道接入3号出入口，新增5号支通道由3号支通道接区间风机A断面下台阶。（2）头塘站保税港站区间暗挖段为四、九号线共建区间，线路基本沿海尔路敷设,从头塘站站后至海尔路旱桥（化机厂桥）区段线路以四、九号线上下重叠（九号线在下，四号线在上）的形式沿海尔路路中及左右两侧敷设，之后九号线左右线平面逐步向中部靠近，最后在保税港站前配线区域四线平行进入保税港站。线路依次下穿兰溪小区门面、侧穿兰溪小区三组团2、3#楼桩基、北岸印象商业街桩基、海尔路旱桥桥台、桩基、盖板涵，最终斜穿海尔路挡墙进入保税港站。设计里程范围：四号线左线ZDK17+430.942ZDK18+243.321,长度812.379m；右线YDK17+430.942YDK17+863.781,长度432.839m。区间共设2座联络通道：1号联络通道设置里程为右线K17+813.000,2号联络通道设置里程为左线K18+013.458。九号线左线DK19+271.397K20+042.446,长度771.049m；右线DK19+271.397K19+704.236,长度432.839m。区间共设3座联络通道：1号联络通道设置里程为左线K19+495.683,2号联络通道设置里程为右线K19+643.455,2号联络通道带泵房，3号联络通道为左线K19+865.726o（3）头塘站保税港站区间明挖段线路基本沿海尔路敷设，从头塘站站后至海尔路旱桥区段线路以四、九号线上下重叠（九号线在下，四号线在上）的形式沿海尔路路中及左右两侧敷设，之后九号线左右线平面逐步向中部靠近，最后在保税港站前配线区域四线平行进入保税港站。设计里程范围：四号线里程右线K17+863.781K18+133.771,明挖段基坑总长度约270%小里程端与暗挖区间相连，大里程端与保税港站站前明挖基坑顺接。基坑深度525m,岩质边坡、土质边坡、岩土混合边坡均有。二、编制根据（1）施工现场临时建筑物技术规范（JGJ/T188-2009）。（2）建筑地基基础工程施工质量验收规范（GB50202-2002）o（3）关于进一步规范重庆市轨道交通四号线一期工程工地建设统一标准的通知（重庆北车建工（2014）32号文件）。（4）中铁隧道集团有限公司工程项目临建设施建设模块管理手册（普通临建设施建设模块）。（5）2号风亭临建场地地质实际情况、项目部临建场地地质实际情况、虾子蝙站、金山站区间临建场地地质实际情况。（6）合理安排规定区域内的道路，减少临时占地、减少对周边生态及居民生活环境的影响为原则进行布置，力求安全文明施工，经济合理。（7）重庆市建设委员会关于印发重庆市房屋建筑与市政基础设施工程现场文明施工标准的通知（渝建发（2008）169号文件）（8）重庆市城乡建设委关于进一步加强建筑工地办公区与生活区临时用房安全管理的通知（渝建发（2012）118号文件）（9）关于中铁隧道集团有限公司项目临时工程建设暂行标准的通知。本方案适用于土建二标标准化施工。三、项目部标准化建设组织管理保障为保障土建二标项目部标准化建设顺利开展，项目部成立标准化施工领导小组，领导小组组织管理机构如下：组长：王华平副组长：王心毅（负责全面工作）组员：牟勇、陈章林、胡兴奎、张荣生、孙建军、吕其森、唐波、汪小东、刘安全、李伟、王明阳、冯小军、尹明理、蒋才科、杨长仁、张祖勇、叶伦刚。四、驻地建设（一）驻地建设选址及总体说明项目部临建需占用内环匝道桥下空地，临时占用场地面积为4215户，占地面积要紧用作项目部办公区域、项目部生活区域。项目部管理人员共145人，办公占用面积为1187m2,按人均3.5人/疔计算，宿舍占用面积508肝，车站工区共有工人560人，按人均3.5人/而计算，占用宿舍面积共1960行，其中餐厅、厨房、卫生间、便道共占用面积1056m2o（二）办公区、生活区建设（一）项目部临时住房设计临时办公用房由单位自行施工建造，分为项目部住房与工区住房。由于原场地不平,板房基础需进行平整，其中办公区域使用院落式结构，基础使用院落式整体基础，基础使用C20混凝土结构，长度为24.15m,宽度为41.2m高度为20Cnb布置分别为会议室、接待室、及各部门办公室、卫生间等。生活区域使用条形式结构，基础使用条形基础，条形基础均使用C20混凝土结构，基础内部使用砂进行回填，回填高度为距离条形基础面IOCnb剩余基础量使用C20腔进行浇筑，厚度为IOCnb砌筑砖基础应保持垂直原路面，板房基础外边线断面尺寸分别为5.84mX18.58m、5.84m×16.76m.5.84InXI4.94m、5.84mX13.12m详见项目部临建施工场地布置图。每栋建筑面积分别为99.372肝、89.43f、79.5Onl晨69.56m2o布置分别为家属房、洗漱室、餐厅、卫生间、淋浴室、厨房、职工宿舍等。具体详见项目部临建施工场地布置图。（二）项目部办公设施、生活设施及宣传设施（1）新搭建的办公区项目办公生活区为院落式，彩钢板房一律使用A级防火材料的彩钢板，红顶白墙，室外有停车场地与活动场所。硬件设施务必包含办公室、会议室、职工宿舍、食堂、厕所、浴室，适当绿化，做到与谐统一。办公区设2层彩钢房，3.45mX6.9mX15间、3.45mX3.45mX4间、6.9m×13.8m×1间、4.6X6.9X3间，使用购置新板房。选用阻燃材料，吊顶使用石膏板、地面硬化后并铺米白色（60CmX60Cm）地砖，二楼地面铺设浅色复合木地板，铝塑板或者石膏板吊顶，门窗设置齐全；每间房内安装空调。屋外设1.2米宽全封闭走廊。（2）办公室、会议室各部门办公室门口设35CmxI2cm名牌。房间净空高度应操纵在2.5m以上，室内具备办公条件，岗位职责、有关制度图表上墙，设施良好，文件资料归档整齐，工程部设置档案室。会议室面积设为103.155肝，室内设椭圆型会议桌，主题形象墙运用“中国中铁”标识，蓝色宝丽板作底板，白色亚克力做字，单位名称以股份公司批复的组织机构名称：”中铁隧道集团有限公司重庆市轨道交通四号线一期土建二标项目部”为准。其余墙上面挂有管段工程概况牌、组织机构图、平面布置图、施工形象进度图、安全、质量与环保保证体系图、项目管理方针与管理目标等。会议室做到宽敞、明亮。会议室效果图（3）职工宿舍、职工宿舍区设为两层彩钢房，使用购置新板房，住房面积3.45mX3.45mX14间、3.64m×5.46mX6间、5.46mX5.46mX1间、3.64mX2.73mX14间。房顶选用阻燃材料、吊顶使用石膏板，地面硬化使用IoCm的C20硅铺底硬化，一楼地面硬化并铺米白色（60CmX60Cln）地砖，二楼地面铺设浅色复合地板。房间净空高度在2.5m以上，门窗设置齐全，每间房内安装空调。生活用品按项目管理制度放置整齐，宿舍内挂设治安、卫生、防火管理制度，夏季设有消暑、防蚊虫咬措施，冬季设有保暖措施。宿舍内外环境保持安全、卫生、清洁，室外设有标识的垃圾箱，有专人清扫。（4）食堂、餐厅食堂、餐厅设为一层彩钢房，面积5.46mX5.46mX2间，5.46mX7.28mX2间。房顶选用阻燃材料、吊顶使用集成板，地面硬化使用IOCnl的C20硅铺底，门窗设置齐全，餐厅放置一台电视机。食堂分设加工间与储存间，加工间灶台及其周边进行贴瓷砖，所贴瓷砖高度为L5米；加工间内设置了橱柜，食堂设置了通风、排气与排水措施；选用的厨房装修材料要注意防火要求，特别是炉灶周围要注意材料的阻燃性能（加设防火石棉板），还应距离板房留有30Cin空隙防止高温烘烤板房。煤气管道施作在墙体外面，煤气表严禁移动，若需要改动，需请专业人士提出合理性意见并进行操作。储存间配备1台冰柜冷藏食品。食堂门、储存间门、下水道口、排气窗口均设置挡鼠网。食堂外设密闭式沿水桶，并有专人负责清运。餐厅：地面硬化并铺防滑地砖，石膏板吊顶。操作间：地面水泥砂浆硬化、拉毛处理，集成板吊顶。食堂挂设有食堂卫生管理责任制度，有卫生许可证；炊事员（包含工作人员）有健康证，工作时务必戴工作证，穿工作服。（5）厕所、浴室、洗漱厕所共设置三个、浴室与洗漱各设置一个，面积3.45mX6.9mX4间、3.64m×5.46mX2间、1.82mX5.46Xl间，厕所使用水冲式，保持清洁，蹲位使用隔板分隔，长X宽=120CmXlOOCm,隔板高度为1.5m；大便池使用蹲便器，小便池使用挂式小便器，蹲位隔板距离小便池120cm；蹲位隔板高度120cm；地面铺设地砖，地面设置1%坡度排水；设纱窗，保证厕所通风采光良好。厕所旁边设化粪池长X宽=2mX311b深1m,厕所有专人负责卫生工作，定
